动画¶

通过合理应用动画效果，可以为用户带来更高效、直观和愉悦的界面交互体验。

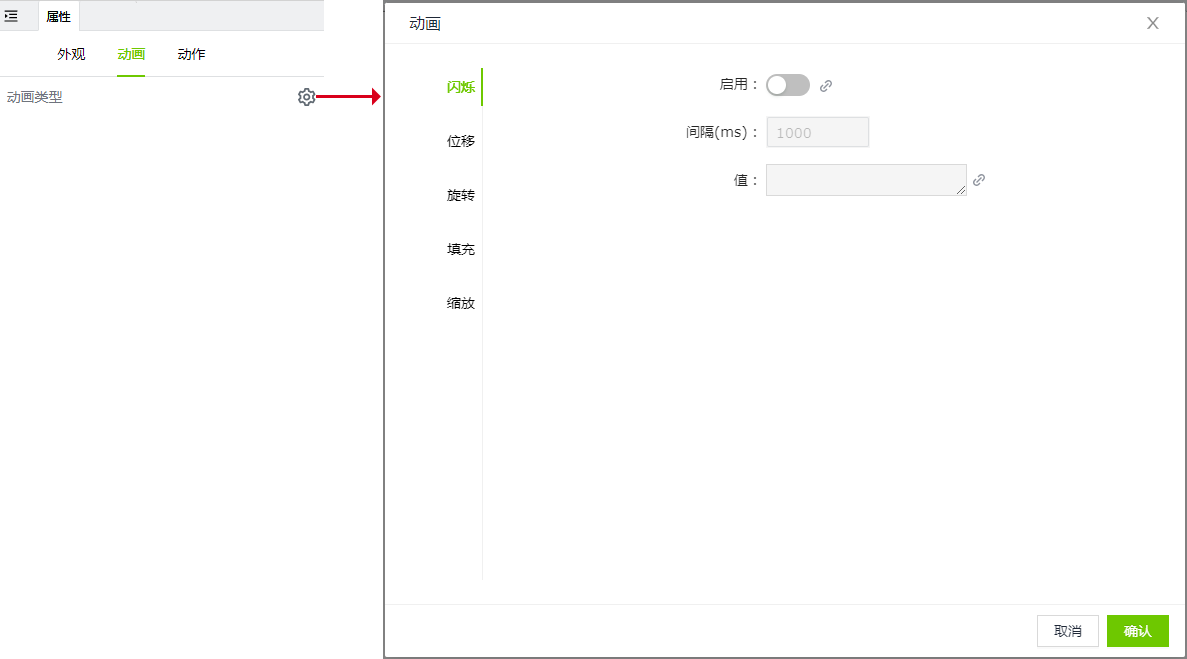

WAGO SCADA中，当控件具有动画属性时，在右侧的属性栏中会显示“动画”一列，点击设置按钮可以进行动画设置。

除了“值”支持绑定外，“启用”状态也支持绑定。通过绑定，可以让动画的启用状态跟随某个变量或表达式的值动态变化。不再是手动固定“开/关”，而是由绑定的值来动态决定动画是否启用。

动画类型¶

WAGO SCADA支持以下动画类型：

闪烁¶

闪烁效果易于引起注意，常用于出现非正常状态时的报警。

示例

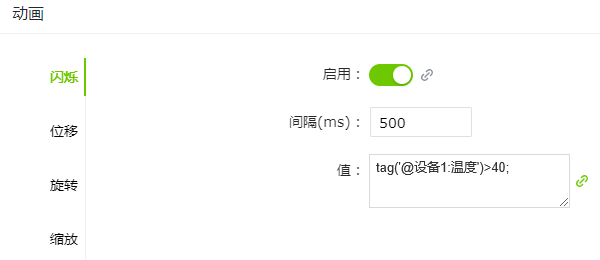

创建一个圆形控件，该控件表示报警指示灯，当“温度”的值大于40时该控件闪烁。

位移¶

通过改变控件的位置来产生动态效果，可以在水平和垂直方向进行移动。

示例

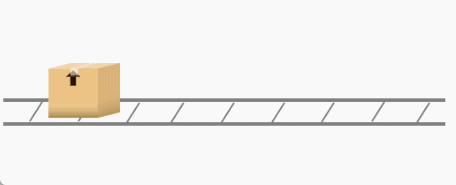

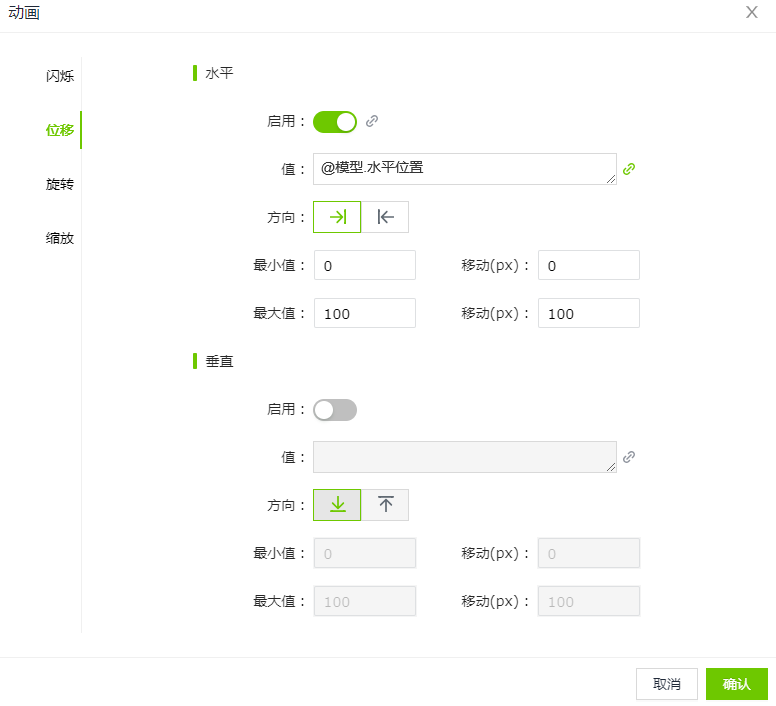

查看物体在传送带上的运行位置。

属性	值
水平位移	启用
水平值	变量：模型.水平位置
方向	从左向右
最小值	和“移动”属性组合起来使用。设置动画生效的最小值，以及最小值时物体的移动距离。
最大值	和“移动”属性组合起来使用。设置动画生效的最大值，以及最大值时物体的移动距离。

旋转¶

物体随着值的变化而进行旋转。

示例

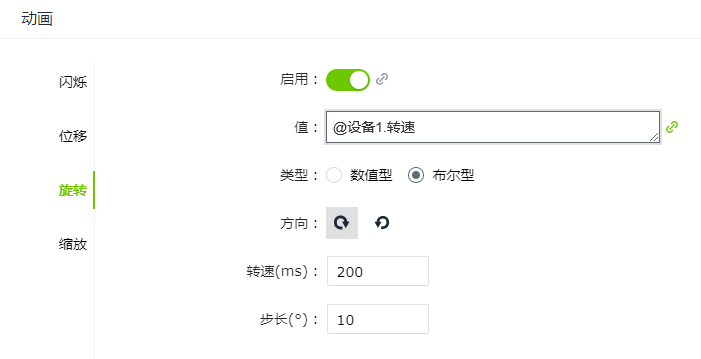

属性	值
启用旋转	启用
值	变量：设备1.转速

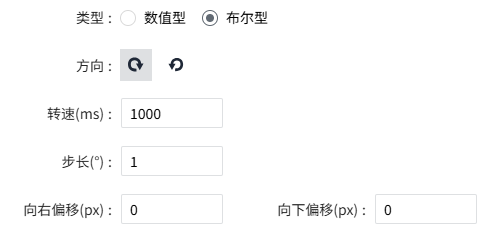

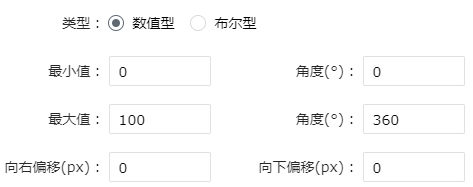

类型	值的结果类型。分为数值型和布尔型。 数值型： 布尔型：
最小值	类型为数值型时，显示该参数。和“角度“属性组合起来使用。设置动画生效的最小值，以及最小值时物体的旋转角度。
最大值	类型为数值型时，显示该参数。和“角度“属性组合起来使用。设置动画生效的最小值，以及最小值时物体的旋转角度。
向右偏移	类型为数值型时，显示该参数。用于设置旋转中心点向右偏移的距离。
向下偏移	类型为数值型时，显示该参数。用于设置旋转中心点向下偏移的距离。
方向	类型为布尔型时，显示该参数。表示旋转的方向。
转速	类型为布尔型时，显示该参数。表示多久转一次。
步长	类型为布尔型时，显示该参数。表示每次旋转的角度。

填充¶

通过值的变化，改变物体的填充效果。

示例

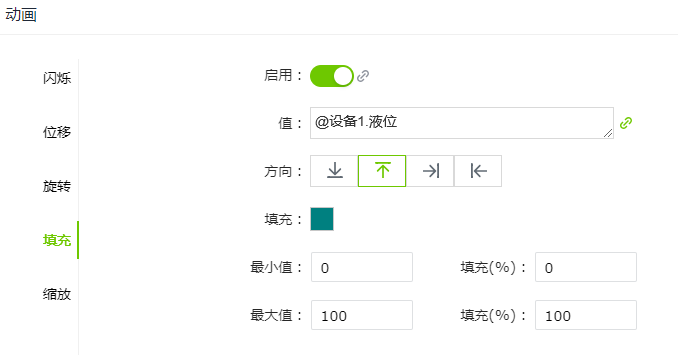

罐子中的液位在不断变化。以矩形代表罐子。

属性	值
启用填充	启用
值	变量：设备1.液位
方向	填充的方向。 自上向下填充。 自下向上填充。 自左向右填充。 自右向左填充。
填充	填充的颜色。
最小值	和“填充“属性组合起来使用。设置动画生效的最小值，以及最小值时物体的填充比例。
最大值	和“填充“属性组合起来使用。设置动画生效的最小值，以及最小值时物体的填充比例。

缩放¶

通过值的变化，改变物体的大形态。可以在水平和垂直两个方向进行缩放。

示例

温度计的水银柱随着值的变化而变化。

属性	值
垂直填充	启用
值	变量：设备1.温度
参考点	缩放的方向。 用于水平方向的缩放，表示以物体的左侧为参考点，进行左右缩放。 用于水平方向的缩放，表示以物体的中心为参考点，进行左右缩放。 用于水平方向的缩放，表示以物体的右侧为参考点，进行左右缩放。 用于垂直方向的缩放，表示以物体的顶部为参考点，进行上下缩放。 用于垂直方向的缩放，表示以物体的中心为参考点，进行上下缩放。 用于垂直方向的缩放，表示以物体的底部为参考点，进行上下缩放。
最小值	和“缩放“属性组合起来使用。设置动画生效的最小值，以及最小值时物体的缩放比例。
最大值	和“缩放“属性组合起来使用。设置动画生效的最小值，以及最小值时物体的缩放比例。
