柱状图¶

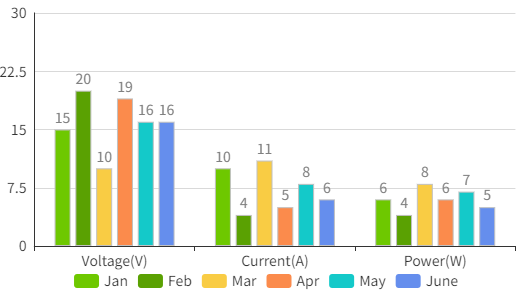

柱状图用于比较不同类别或组成部分的数值差异。它由一系列长方形柱子组成，每个柱子的高度表示相应类别或组成部分的数值大小。

属性

名称	描述
名字	此控件的名称。
X	控件左侧距画布左侧的距离，单位px。
Y	控件顶部距画布顶部的距离，单位px。
W	控件的宽度，单位px。
H	控件的高度，单位px。
数据	点击此按钮为柱状图设置默认数据。 点击绑定按钮为数据集里的单元格绑定变量、属性或编写表达式。
刷新频率	- 频率(s)：按此频率对柱状图上的数据进行刷新。
样式	设置柱状图的展现样式：柱状图或堆叠柱状图。柱状图的方向：垂直或水平。默认显示垂直柱状图。
颜色	- 背景：控件的整体背景色。 - 栅格：栅格的线条颜色。 - 边框：柱子的外边框颜色。 - X轴：X轴的轴线颜色。 - Y轴：Y轴的轴线颜色。 - 系列颜色：设置柱状图不同系列的颜色，默认显示色卡的颜色。 - 柱体区间颜色：可以设置数值区间。当柱体的对应数值处于不同的数值区间时，柱体显示不同的颜色。 说明：一旦设置柱体区间颜色后，区间颜色优先级高于系列颜色。
边距	设置柱状图与其选中框之间的间距。确保图表能清晰显示，并为图表元素（如图例）预留足够的空间。
系列	- 柱子宽度：柱子的宽度。 - 柱子间距：不同系列之间的距离。
X轴	设置X轴显示的文字的样式，包括字体、字体大小、粗体、斜体、字体颜色。
Y轴	设置Y轴的样式。 - 显示Y轴：控制Y轴的显示、隐藏。默认显示。 - 显示栅格：控制栅格的显示、隐藏。默认显示。 - 分度数：设置在Y轴上插入的分割线数量。 - 显示范围：设置Y轴量程的显示、隐藏。默认选中。 该项处于选中状态时，需设置Y轴的上限和下限。 - 自动显示刻度值：Y轴的量程根据柱子的值的范围动态变化。如果选中，则将自动确定Y轴的值范围。如果未选中，则将使用指定的上限和下限。 说明：显示范围和自动显示刻度值，只能2选1。 - 小数位：设置Y轴的刻度值上显示的小数位数。 - 字体：设置Y轴显示的文字的字体、字体大小、粗体、斜体、字体颜色。
图例	- 显示：控制图例的显示、隐藏。默认显示。 - 位置：设置图例的显示位置。 - 字体：设置图例的字体、字体大小、粗体、斜体、字体颜色。
标注值	设置每个柱子上显示的数值的样式。 - 显示：控制标注值的显示、隐藏。默认显示。 - 位置：设置标注值的显示位置。 - 小数位：标注值显示的小数位数。 - 字体：设置标注值的字体、字体大小、粗体、斜体、字体颜色。

动作

允许您基于某种条件执行特定的动作。请参阅“动作”页上各种动作的完整描述。

示例

使用柱状图来显示不同工厂的不同产线的日产能。

1. 在画面上插入一个柱状图。

2. 设置柱状图的属性。

   属性	值

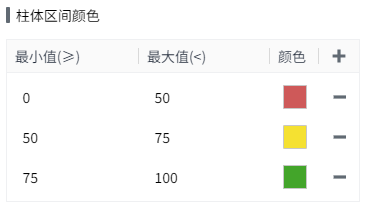

   柱体区间颜色	设置为以下内容：
   标注值	开启。位置：上。
   Y轴范围	0~100

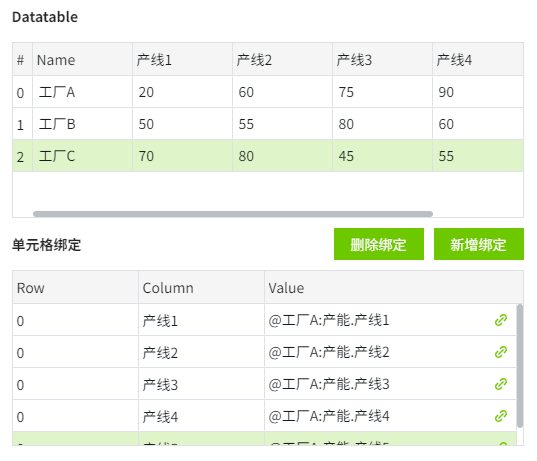

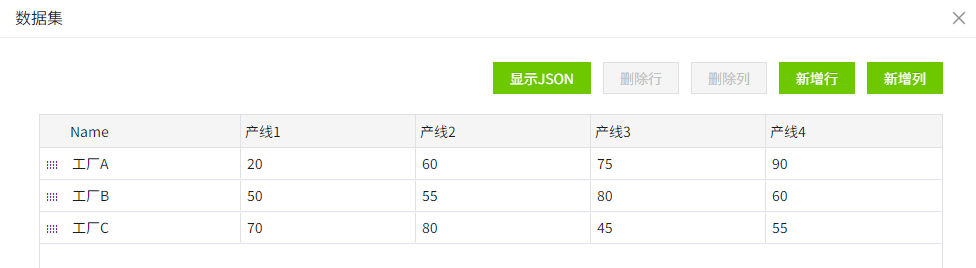

   数据	点击数据集按钮，设置数据集。 设置完成后，点击绑定按钮进行 动态单元格 绑定。

3. 点击预览按钮进行预览。
