自定义图表

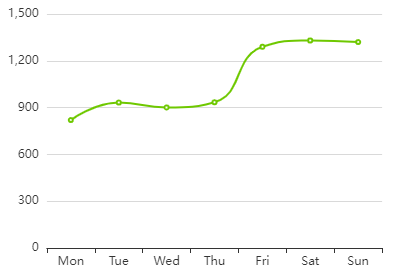

自定义图表可以根据您的具体要求来展示数据。通过该控件，您可以实现 echarts 中的各种图表，并可对控件的样式、外观等进行个性化设置。

该控件只能通过编写脚本来进行属性设置，因此要想轻松的使用该控件，您需要具备一定的代码编写能力。

注1：echarts是一个基于 JavaScript 的开源可视化图表库。具体的图表请参见： https://echarts.apache.org/examples/zh/index.html

alt text

属性

名称 描述
名字 此控件的名称。
X 控件左侧距画布左侧的距离，单位px。
Y 控件顶部距画布顶部的距离，单位px。
W 控件的宽度，单位px。
H 控件的高度，单位px。

动作

允许您基于某种条件执行特定的动作。请参阅“动作”页上各种动作的完整描述。

示例

使用自定义图表显示一个柱状图，在柱状图上显示生产线的产能。

  1. 在echarts的图表分类下，点击柱状图，
    https://echarts.apache.org/examples/zh/index.html#chart-type-bar

    alt text

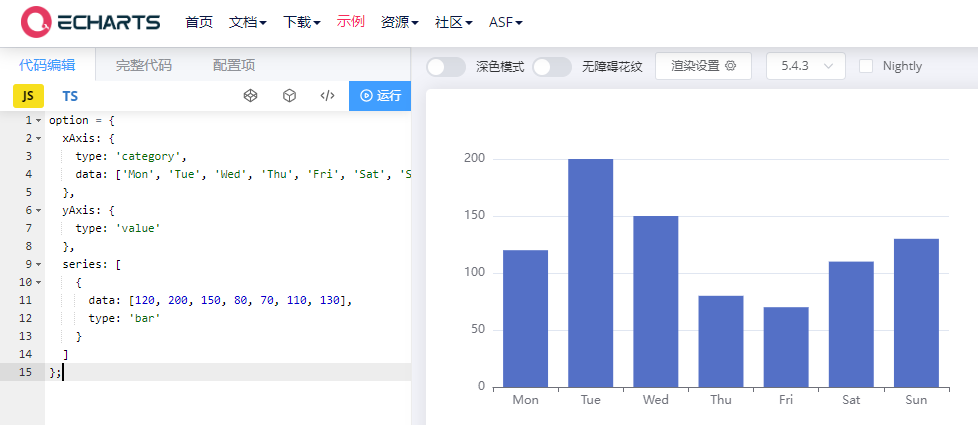

  2. 在柱状图分类下，点击基础柱状图，进入柱状图编辑页面。复制左侧的代码。如有需要，也可以直接对此处的代码进行编辑。

    alt text

  3. 在WAGO SCADA的画面上插入一个“自定义图表”控件。

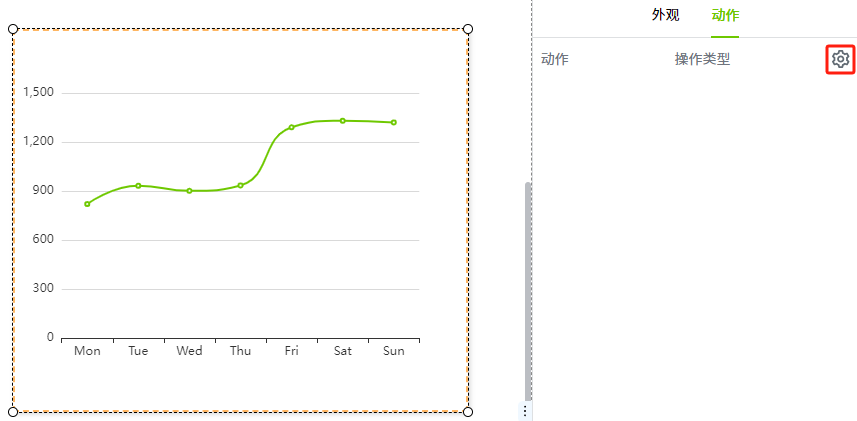

  4. 为控件设置动作属性，添加一个“加载”动作。

    alt text

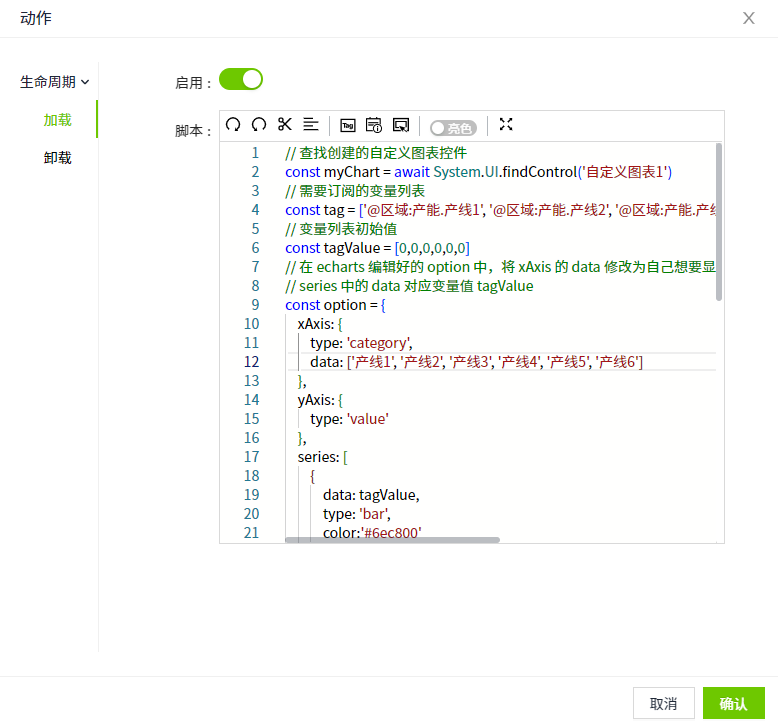

  5. 在脚本编辑器里输入如下脚本。

    // 查找创建的自定义图表控件
const myChart = await System.UI.findControl('自定义图表1')
// 需要订阅的变量列表
const tag = ['@区域:产能.产线1', '@区域:产能.产线2', '@区域:产能.产线3', '@区域:产能.产线4', '@区域:产能.产线5', '@区域:产能.产线6'];
// 变量列表初始值
const tagValue = [0,0,0,0,0,0]
// 在 echarts 编辑好的 option 中，将 xAxis 的 data 修改为自己想要显示的 data 对应 tag
// series 中的 data 对应变量值 tagValue
const option = {
    xAxis: {
        type: 'category',
        data: ['产线1', '产线2', '产线3', '产线4', '产线5', '产线6']
    },
    yAxis: {
        type: 'value'
    },
    series: [
        {
            data: tagValue,
            type: 'bar',
            color:'#6ec800'
        }
    ]
};
// 订阅变量
System.Tag.subscribe(tag, (data => {
    // 如果当前订阅变量的 path 在变量列表中，找到对应的下标
    const index = tag.findIndex(res => res === data.Path)
    // 更新变量值列表中的对应下标的变量值
    tagValue[index] = data.Value;
    // 更新echarts的option
    myChart.setOptions(option)
}))

    alt text

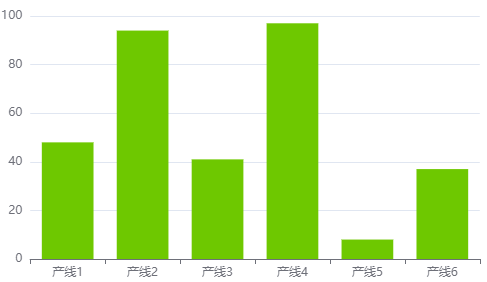

  6. 点击画面的"预览"按钮进行查看。

    alt text

注意：

  1. 自定义图表只有在预览或运行页面，才能看到实际的显示效果。

  2. 自定义图表只支持echarts中的以下三种方法:

    • setOption(option);
    • clear()

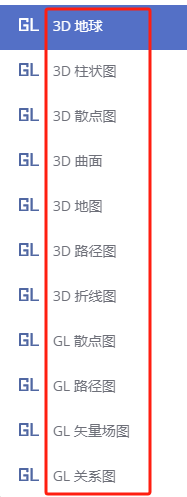

    • dispose() 不支持echarts中的所有3D类图表。
