仪表盘¶
仪表盘包含指针和刻度盘，用户可以设置多个数值区间，并为每个区间设置对应的颜色。
属性
| 名称 | 描述 |
|---|---|
| 名字 | 此控件的名称。 |
| X | 控件左侧距画布左侧的距离，单位px。 |
| Y | 控件顶部距画布顶部的距离，单位px。 |
| W | 控件的宽度，单位px。 |
| H | 控件的高度，单位px。 |
| 起始角度 | 表盘的起始角度。 |
| 结束角度 | 表盘的结束角度。 |
| 指针 | - 显示指针：设置指针是否显示。 - 值：仪表盘的值。 - 单位：当前值的单位。 - 指针长度：指针的长度。 - 背景：指针的背景色。 - 边框：指针的边框颜色。 - 边框粗细：指针的边框粗细。 - 字体：设置指针值和单位的字体、字体大小、粗体、斜体、字体颜色。 |
| 测量范围 | 仪表盘的测量范围。默认0~100。 |
| 刻度 | - 主刻度值：主刻度的数量。 - 主刻度颜色：主刻度的颜色。 - 副刻度值：相邻两个主刻度之间的副刻度线个数。 - 副刻度颜色：副刻度的颜色。 - 小数位：刻度值和指针值上显示的数值的小数位个数。 |

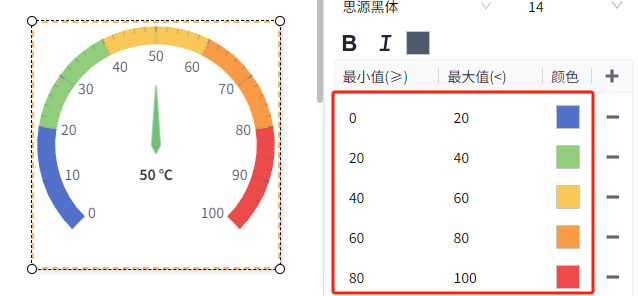

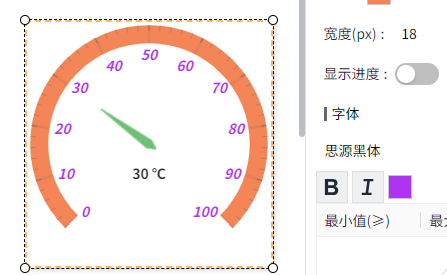

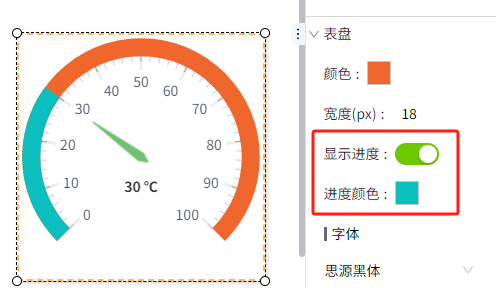

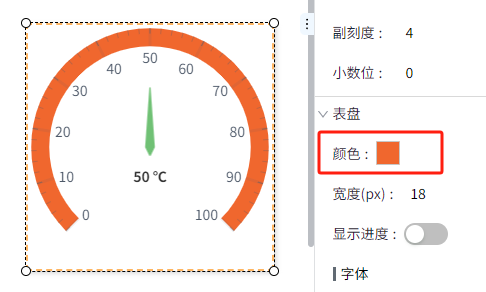

| 表盘 | - 颜色：表盘刻度的背景色  - 宽度：刻度的宽度  - 显示进度：是否将值显示为进度条  - 进度颜色：进度条颜色 - 字体：设置刻度值的字体、字体大小、粗体、斜体、字体颜色。  - 表盘区间颜色：表盘上不同的数值区间对应的颜色。  |

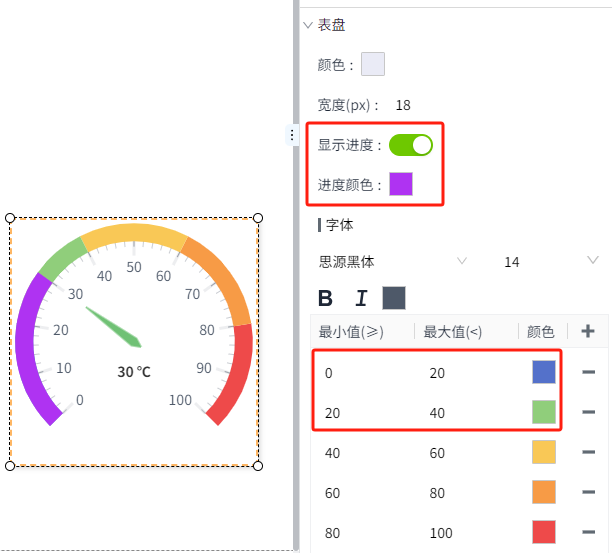

说明：如果既设置了区间颜色又开启了“显示进度”，则进度条颜色会覆盖对应数值内的区间颜色。例如下图所示，0~30内的区间颜色被进度颜色覆盖。
动作
允许您基于某种条件执行特定的动作。请参阅“动作”页上各种动作的完整描述。

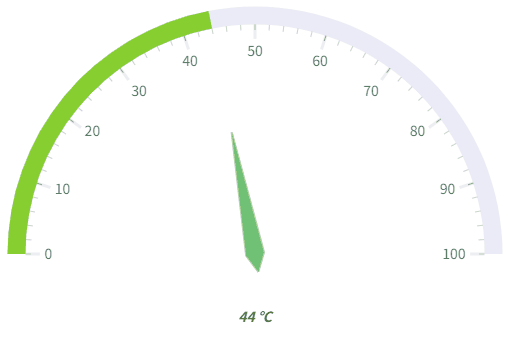

示例1 进度仪表盘
通过进度仪表盘显示当前设备的温度。
| 属性 | 值 |
|---|---|
| 起始角度 | 180° |
| 结束角度 | 0° |
| 指针 | - 值：变量(@设备:温度) - 单位：℃ - 指针长度：50 - 指针背景：rgba(112,193,117,100) - 指针边框：rgba(112,193,117,60) - 宽度边框：2 - 指针字体：Calibri, 18 , 加粗，斜体，rgba(51,51,51,100) |
| 表盘 | - 表盘颜色：rgba(234,235,246,100) - 表盘宽度：18 - 显示进度：启用 - 进度颜色：rgba(110,200,0,80) - 表盘字体：Calibri, 14, rgba(78,89,105,100) - 颜色区间：空 |
示例2 区间仪表盘
通过仪表盘显示当前设备的温度。
| 属性 | 值 |
|---|---|
| 起始角度 | 225° |
| 结束角度 | 315° |
| 指针 | - 值：绑定变量(设备:温度) - 单位：℃ - 指针长度：50 - 指针背景：rgba(112,193,117,100) - 指针边框：rgba(112,193,117,60) - 宽度边框：2 - 指针字体：Calibri, 18 , 加粗，斜体，rgba(51,51,51,100) |
| 刻度 | - 主刻度颜色：rgba(0,0,0,100) - 副刻度颜色：rgba(0,0,0,100) |
| 表盘 | - 表盘颜色：rgba(234,235,246,100) - 表盘宽度：25 - 表盘字体：Calibri, 14, rgba(78,89,105,100) - 颜色区间： 0-30 rgba(128,128,128,100)； 30-40 rgba(110,200,0,100)； 40-100 rgba(255,0,0,100)；  |
