饼图¶

饼图用于展示不同类别或组成部分在整体中的比例关系。它以圆形为基础，将整个圆分成几个扇形，每个扇形的角度对应于所表示的类别或组成部分的比例。饼图更适合表现数据相对于总数的百分比等关系。

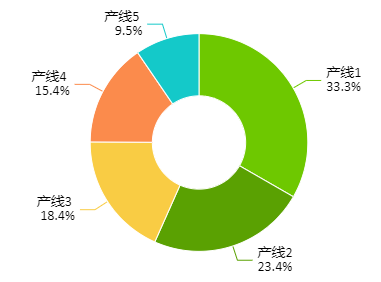

有两种样式：饼图和环形图。

alt text

属性

名称	描述
名字	此控件的名称。
X	控件左侧距画布左侧的距离，单位px。
Y	控件顶部距画布顶部的距离，单位px。
W	控件的宽度，单位px。
H	控件的高度，单位px。
数据	点击数据集按钮为饼图设置默认数据，点击绑定按钮为数据集里的单元格绑定变量、属性或编写表达式。
刷新频率	按此频率对饼图上的数据进行刷新。
样式	设置饼图的展现样式。包含饼图和环形图。
背景	控件的整体背景色。
边框	饼图的各个扇形区域的边框颜色。
边框粗细	饼图的各个扇形区域的边框粗细。
区块颜色	设置饼图不同区块的颜色，默认显示色卡的颜色。
半径	设置饼图的中心点到饼图选中框的距离。通常用于定义饼图的大小。当控件样式为环图时，需设置内外半径。
图例	设置饼图的图例的样式。 - 显示:控制图例的显示、隐藏。默认显示。 - 位置:设置图例的显示位置。 - 字体:设置图例的字体、字体大小、粗体、斜体、字体颜色。
标注值	设置饼图上各个扇形区域的数值显示样式。 - 显示:控制标注值的显示、隐藏。默认隐藏。 - 位置:设置标注值的显示位置。 - 数值类型:设置标注值显示的数值类型。可以是值，也可以是百分比。 - 小数位:标注值显示的小数位数。 - 字体:设置图例的字体、字体大小、粗体、斜体、字体颜色。

动作

允许您基于某种条件执行特定的动作。请参阅“动作”页上各种动作的完整描述。

示例

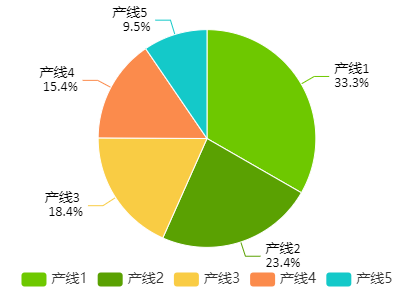

通过饼图来展示不同生产线的每日产能占比。

设置饼图的属性。

属性	值
图例	显示，微软雅黑，字体大小14。
标注值	- 显示:开启。 - 位置:外。 - 数值类型:百分比。 - 小数位:1。 - 字体:Calibri，14。

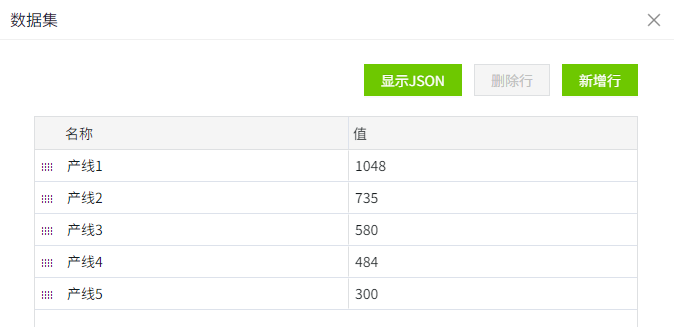

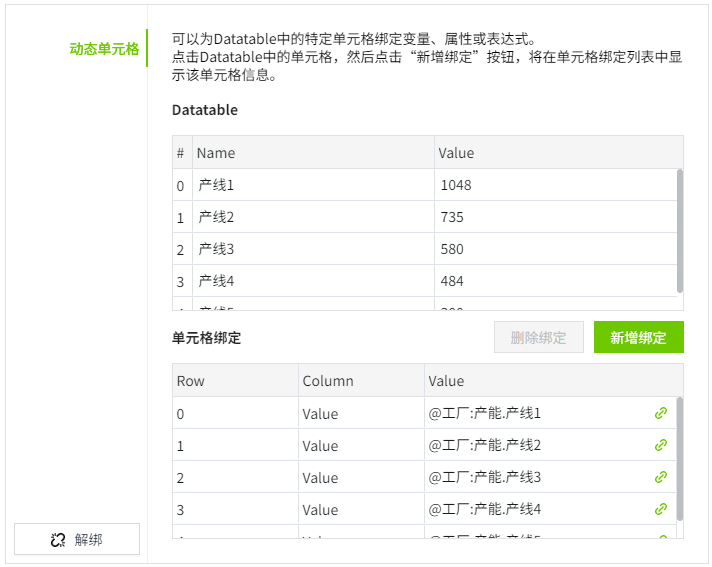

数据	点击数据集按钮，设置数据集。设置完成后，点击绑定按钮进行动态单元格绑定。
