3D查看器¶

3D查看器用于查看和浏览三维模型和场景。

属性

名称	描述
名字	此控件的名称。
X	控件左侧距画布左侧的距离，单位px。
Y	控件顶部距画布顶部的距离，单位px。
W	控件的宽度，单位px。
H	控件的高度，单位px。
场景	为控件绑定场景。 下拉选择已创建的场景 刷新按钮，点击后对下拉列表内容进行刷新 编辑按钮，点击后在新的浏览器窗口打开当前所选场景的编辑页面 绑定按钮，点击后弹出属性绑定窗口，为控件绑定场景
外观	设置3D查看器的外观，支持进行背景色、背景图和天空盒设置。

背景色设置¶

在外观的下拉选项中选择“背景色”，点击下拉框后面的颜色选择器，设置颜色。

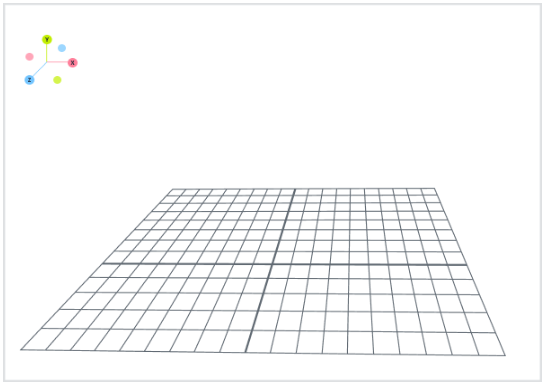

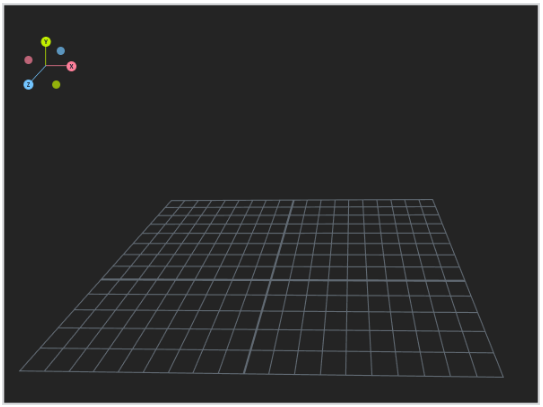

预览效果：

背景图设置¶

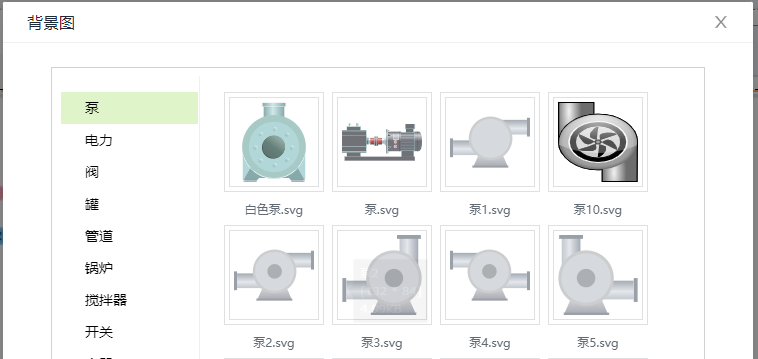

1. 在外观的下拉选项中选择“背景图”，点击下拉框后面的设置按钮，弹出文件选择窗口。文件选择窗口显示图库的所有内容。



2. 选择 png或 jpg格式的图片后，点击弹窗的确认按钮，完成设置。

说明：背景图仅支持 png、 jpg格式。

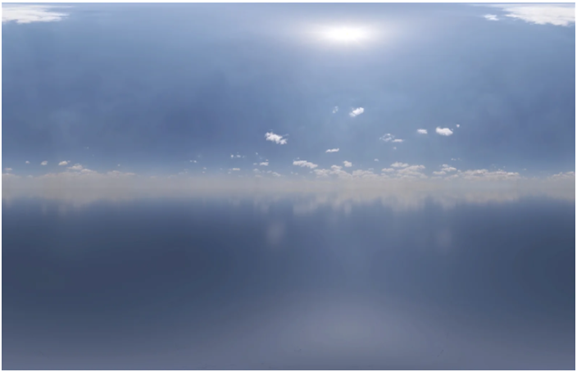

预览效果：

天空盒设置¶

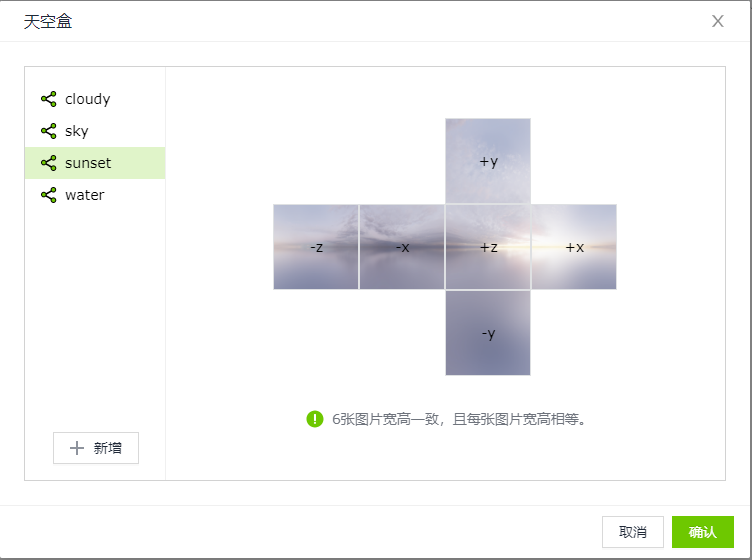

1. 在外观的下拉选项中选择“天空盒”，点击下拉框后面的设置按钮，弹出天空盒设置窗口。系统内置了4个天空盒素材供您使用，您也可以自行上传天空盒素材。



2. 在左侧的天空盒名称列表中，点击某个名称，右侧会自动显示该天空盒的素材图片。

3. 点击确认按钮，完成设置。

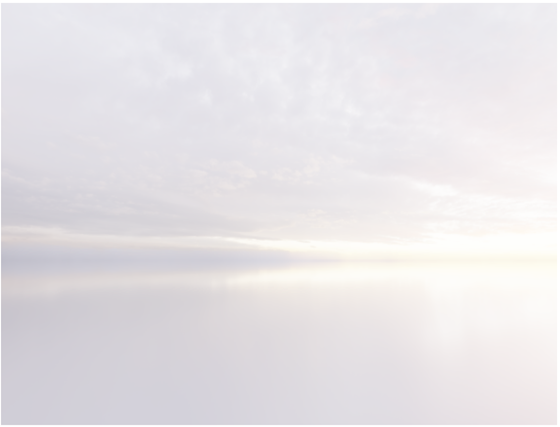

预览效果：

创建天空盒¶

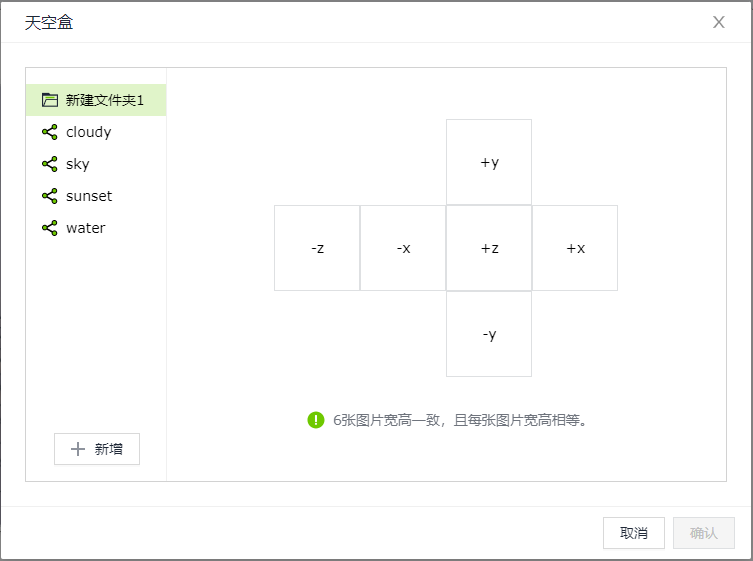

1. 在天空盒弹窗中，点击“新增”按钮，会自动新增一个天空盒，您可以设置该天空盒名称。

2. 点击新增的天空盒名称，在弹窗右侧，显示天空盒的6个组成部分（+x, -x，+y, -y，+z, -z）。



3. 将鼠标移至某个区域，显示上传提示，点击后弹出文件选择窗口，选择文件进行上传。

4. 6张图全部上传完成，点击确认按钮，进行保存。

说明：

• 天空盒的6张图片宽高需一致，且每张图片的宽高也需一样。

• 天空盒的图片 仅支持png、jpg格式。

重命名天空盒¶

系统内置的天空盒不支持重命名。在用户创建的天空盒上右击鼠标，在弹出的菜单中，点击重命名，可以修改当前天空盒的名称。

删除天空盒¶

统内置的天空盒不支持删除。在用户创建的天空盒上右击鼠标，在弹出的菜单中，点击删除，即可删除当前天空盒。

天空盒删除后，所有应用了该天空盒的3D查看器，将不再显示该天空盒效果。

动作

允许您基于某种条件执行特定的动作。请参阅“动作”页上各种动作的完整描述。

示例

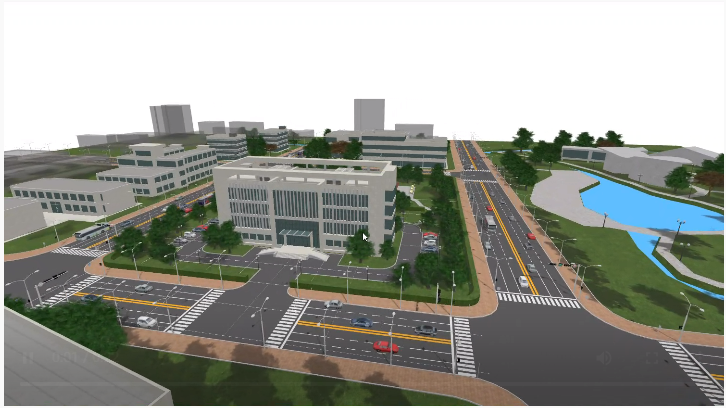

查看3D场景。

1. 在画面上插入3D查看器控件。
2. 选择场景：园区。

3. 点击画面的预览按钮，查看运行效果。
