刻度尺¶

刻度尺用于测量和标记长度。

属性

名称	描述
名字	此控件的名称。
X	控件左侧距画布左侧的距离，单位px。
Y	控件顶部距画布顶部的距离，单位px。
W	控件的宽度，单位px。
H	控件的高度，单位px。
	控件的角度。
填充	控件的背景色。
刻度	设置刻度的外观样式。 - 轴：设置刻度尺主轴颜色和粗细。下图的红色区域为主轴。 - 主刻度：设置刻度尺主刻度颜色，粗细，数量和长度。下图的红色区域为主刻度。 - 副刻度：设置刻度尺副刻度颜色，粗细，数量和长度。下图的红色区域为副刻度。
刻度值	设置刻度尺的测量范围。 - 显示：是否显示刻度值。 - 反向：将刻度值的最大值和最小值反向显示。 反向前： 反向后： - 最大值：刻度尺的最大值 - 最小值：刻度尺的最小值 - 数值类型：包含数值和百分比，用于设置刻度值的数值类型。 - 小数位：设置刻度值的小数位数。 - 字体：设置刻度值的字体类型，字体大小，加粗，倾斜和字体颜色。
指示条	设置刻度尺上各指示条的样式。样式包含箭头，直线和楔形。 点击设置按钮，在窗口中设置指示条及其样式。 - 指示值：指示条对应的值 - 样式：选择指示条的样式，包含箭头，直线和楔形。 - 颜色：设置指示条的颜色。 - 范围：选择直线时，范围无效，禁用。 - 长度：指示条的整体长度。 - 线宽： 选择 楔形 时，范围无效，禁用。 选择 直线 和 箭头 时，表示线段的宽度。 - 偏移：设置指示器与轴之间的距离。 - 文本：可以为指示条设置文本描述。 - 文本方向：设置文本的内容显示方向。 - 文本颜色：设置文本内容的字体颜色。

动作

允许您基于某种条件执行特定的动作。请参阅“动作”页上各种动作的完整描述。

示例

在刻度尺上添加3个指示条，分别表示最大值，最小值和平均值。

1. 在画面上插入一个刻度尺控件

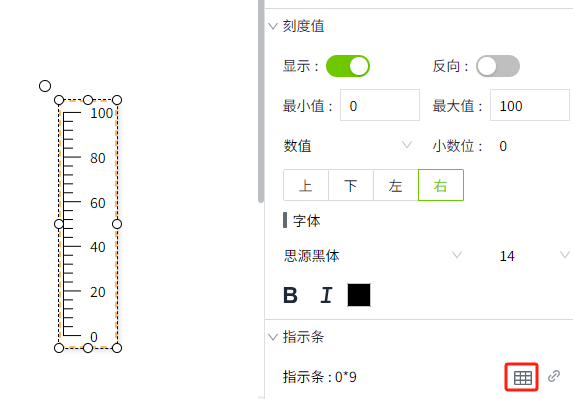

2. 点击该控件，在控件的外观属性中点击指示条的数据集按钮

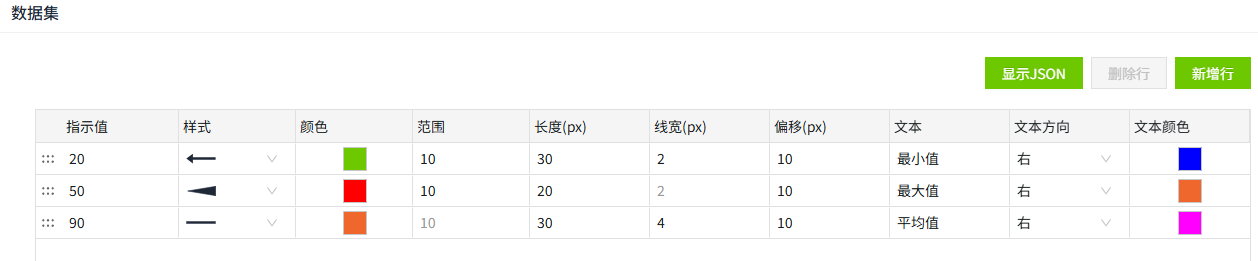

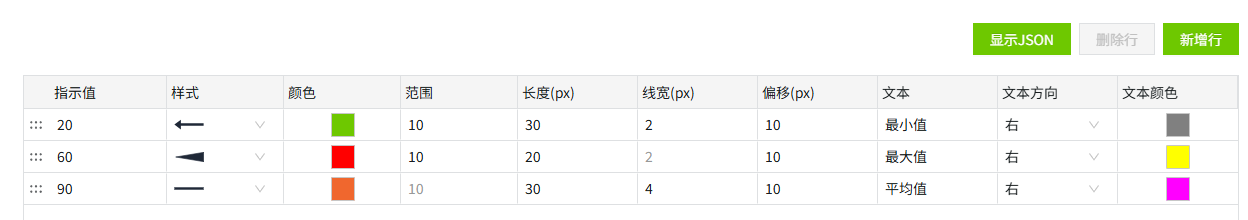

3. 在数据集弹窗中进行如下设置



4. 保存弹窗后，刻度尺显示效果如下：
