历史检索¶

历史检索控件用于查询和显示变量的历史数据。

属性

名称	描述
名字	此控件的名称。
X	控件左侧距画布左侧的距离，单位px。
Y	控件顶部距画布顶部的距离，单位px。
W	控件的宽度，单位px。
H	控件的高度，单位px。
时间范围	按照设置的时间段进行查询。 - 最近：设置数据展示的时间范围。 - 自定义：设置开始时间和结束时间，自定义数据展示的时间范围
查询方式	按照设置的查询方式进行查询。包含：原始值，固定点数，周期性。 - 原始值：查询所选时间段内的所有原始历史数据。 - 固定点数：需设置点数。表示将该时间范围按照设置的点数切分为对应的时间片，从每个时间片内按照设置的聚合模式筛选一笔数据。 - 周期性：需设置周期。表示将该时间范围按照设置的周期切分为对应的时间片，从每个时间片内按照设置的聚合模式筛选一笔数据。
数据	点击数据的绑定按钮，打开数据集绑定变量。只能绑定开启了历史存储的变量。
排序	设置控件排序规则。 - 时间倒叙：按照变量值的时间倒序排序 - 时间正序：按照变量值的时间正序排序
显示	设置控件上显示的按钮以及网格。
按钮样式	设置控件上显示的按钮的颜色。
边框	设置边框颜色和边框粗细
填充	设置内容显示区域的背景颜色。 - 表头：设置表头背景色 - 表体：设置表体背景色 - 奇数行：设置奇数行背景色 - 偶数行：设置偶数行背景色
表头	字体：设置表头字体型号、字体大小、加粗、倾斜、字体颜色，水平对齐方式。
表体	字体：设置表体字体型号、字体大小、加粗、倾斜、字体颜色，水平对齐方式。

动作

允许您基于某种条件执行特定的动作。请参阅 “动作” 页上各种动作的完整描述。

示例

查看过去2小时内，每10分钟的平均能耗。

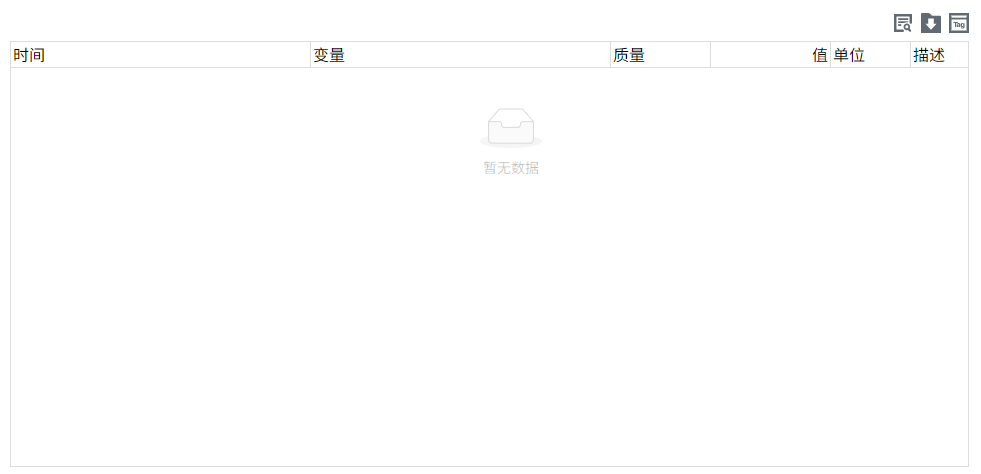

1. 在画面上插入一个“历史检索”控件。

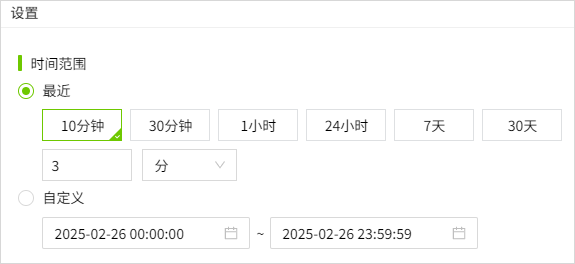

2. 查询范围选择最近2小时。

3. 查询方式选择周期性，聚合模式选择Avg，周期选择10分。

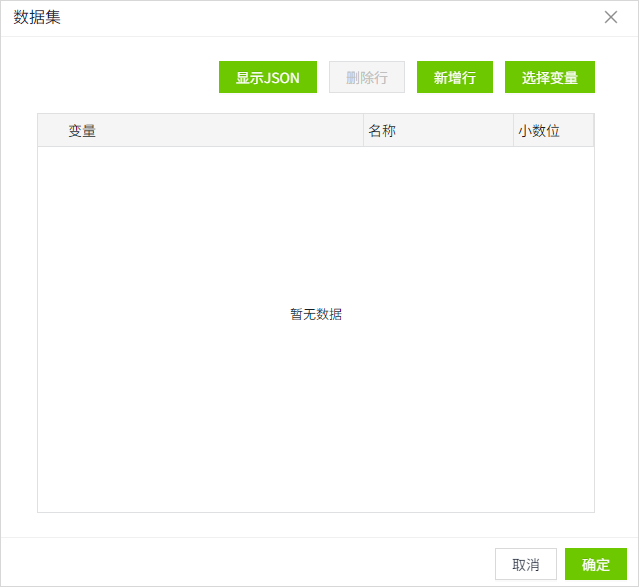

4. 点击数据的绑定按钮，在弹窗中点击”选择变量“按钮，在资产树中点击变量“区域:能耗”。

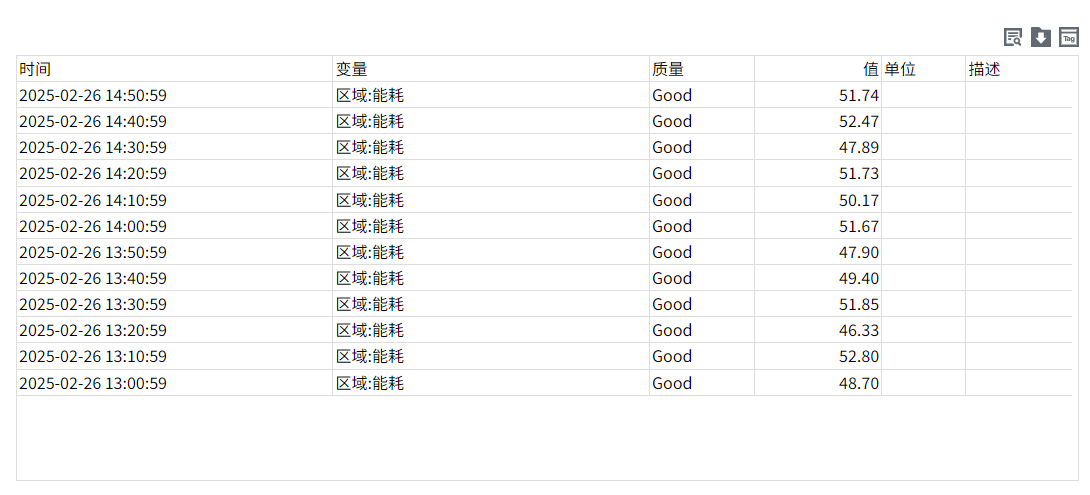

5. 点击画面的 预览 按钮，查看预览效果。
