变量列表

变量列表用于显示多个变量的名称和当前值。

alt text

属性

名称 描述
名字 此控件的名称。
X 控件左侧距画布左侧的距离，单位px。
Y 控件顶部距画布顶部的距离，单位px。
W 控件的宽度，单位px。
H 控件的高度，单位px。
数据 点击绑定按钮为控件绑定数据。在选择变量窗口双击变量进行绑定。绑定变量后，如果绑定的变量数据类型是数值型，则可以点击设置按钮设置该变量显示的小数位数。
刷新频率 设置该控件数据的更新频率。在启用的情况下才可以设置频率。
填充 设置内容显示区域的背景色。
- 背景：设置整个控件的背景色。
- 奇数行：设置奇数行背景色。
- 偶数行：设置偶数行背景色。
边框 设置边框色和边框粗细。
字体 设置字体型号、字体大小、粗体、倾斜、字体颜色。

动作

允许您基于某种条件执行特定的动作。请参阅 “动作” 页上各种动作的完整描述。

示例

查看产线的产能。

  1. 在画面上插入一个“变量列表”控件。

  2. 设置控件的属性。

    属性 值
    背景 f48256
    奇数行 95c78c
    偶数行 84d0e0
    边框 008080
    字体 微软雅黑, 16, ffffff

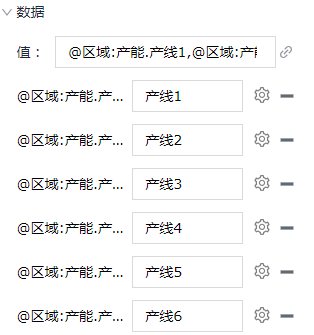

    数据 点击数据的绑定按钮，双击绑定变量。
    alt text
    刷新频率 开启，将频率设置为1秒。

  3. 查看显示效果。

    alt text
