SVG编辑器

SVG编辑器用于对图库中的SVG图形进行编辑，包括背景色，边框色，可见性，位置，尺寸，文本等。

如何打开SVG编辑器

有如下4种方式，可以打开SVG编辑器。

  • 在图库中，双击SVG格式的图片
  • 在图库的SVG格式图片上右击鼠标，在菜单中点击”编辑“
  • 在画面上双击SVG格式的图片
  • 在画面中的SVG格式图片上右击鼠标，在菜单中点击”编辑“

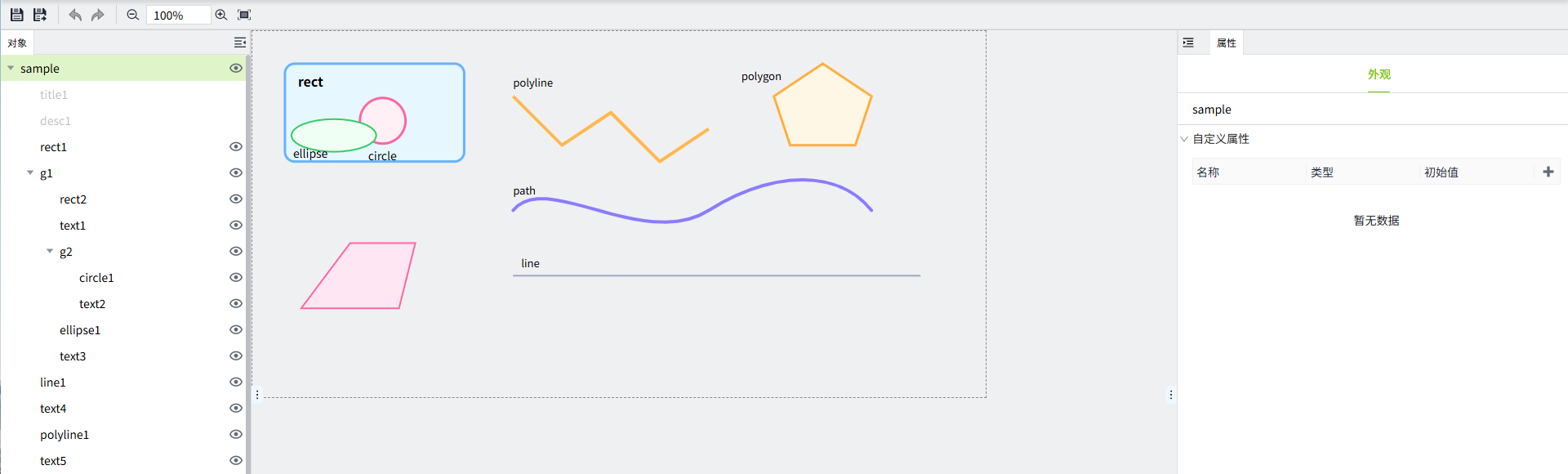

SVG编辑器界面如下：

alt text

支持编辑的元素类型

  • rect
  • circle
  • ellipse
  • line
  • polyline
  • polygon
  • path
  • text
  • group

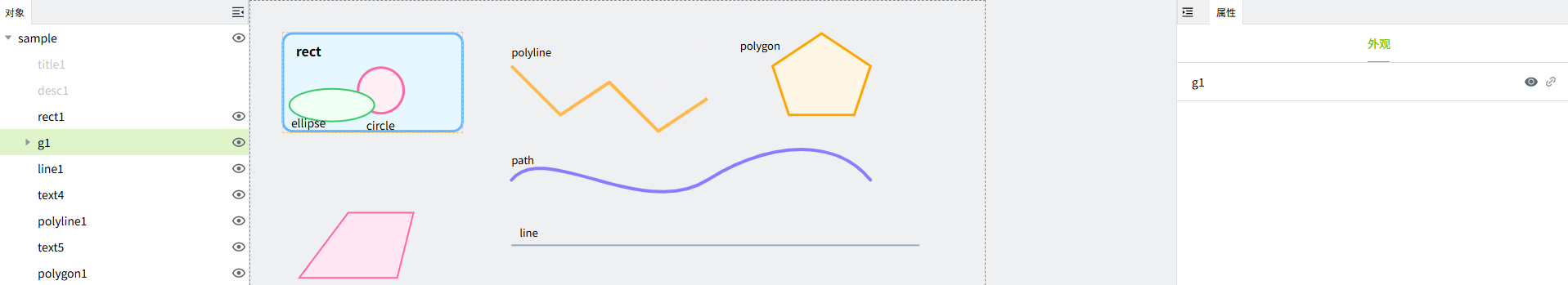

不支持编辑的元素类型，在对象窗口中会显示为灰色。

alt text

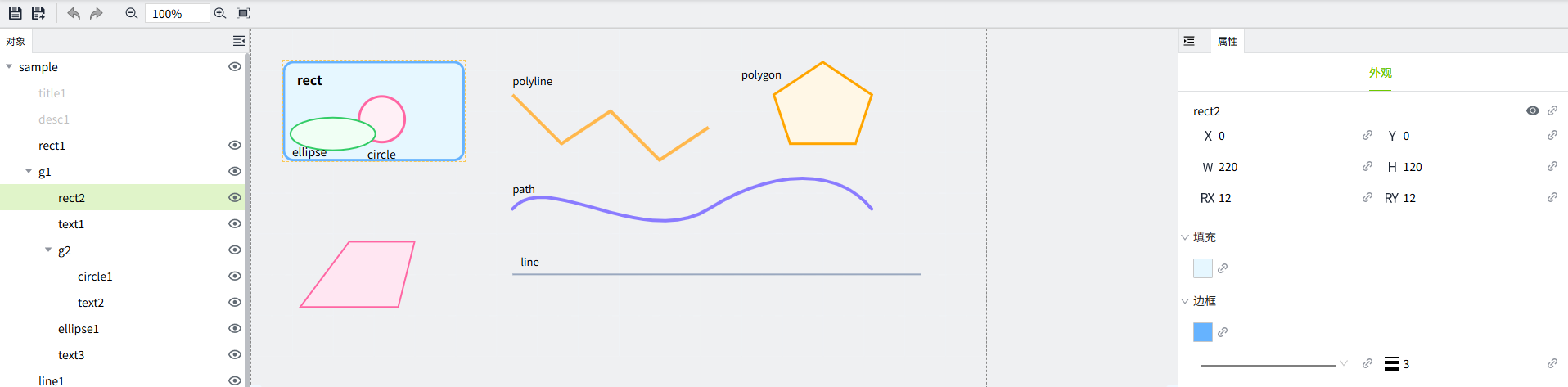

元素属性

rect

alt text

属性

名称 描述
名字 此控件的名称。
X 控件左侧距画布左侧的距离，单位px。
Y 控件顶部距画布顶部的距离，单位px。
W 控件的宽度，单位px。
H 控件的高度，单位px。
RX 矩形水平方向上圆角的半径。
RY 矩形垂直方向上圆角的半径。
填充 矩形的填充色。
边框颜色 矩形的边框颜色。
边框粗细 矩形的边框粗细。

circle

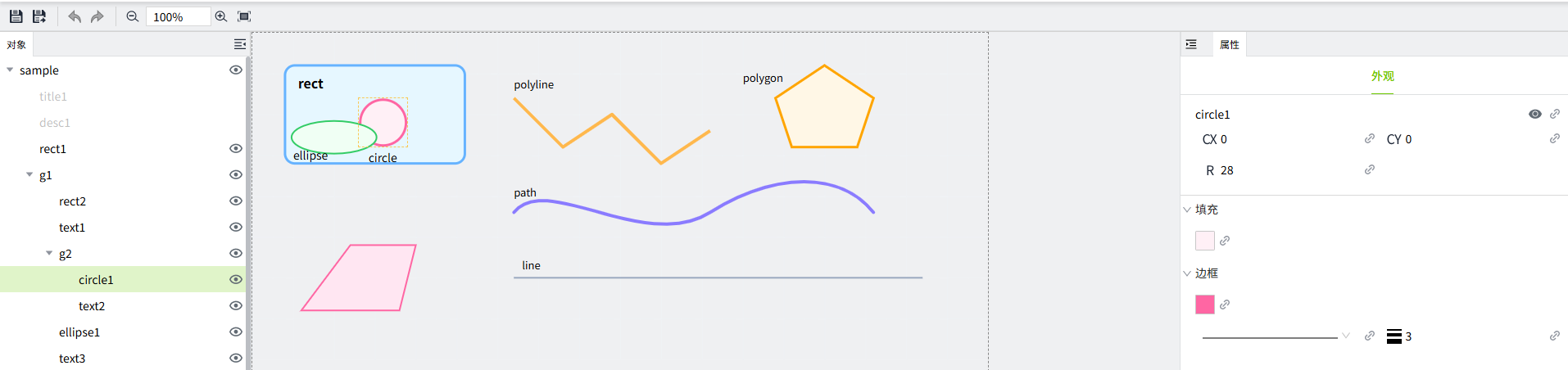

alt text

属性

名称 描述
名字 此控件的名称。
CX 圆心在水平方向上的位置，单位px。
CY 圆心在垂直方向上的位置，单位px。
R 圆的半径，单位px。
填充 控件的填充色。
边框颜色 控件的边框颜色。
边框粗细 控件的边框粗细。

ellipse

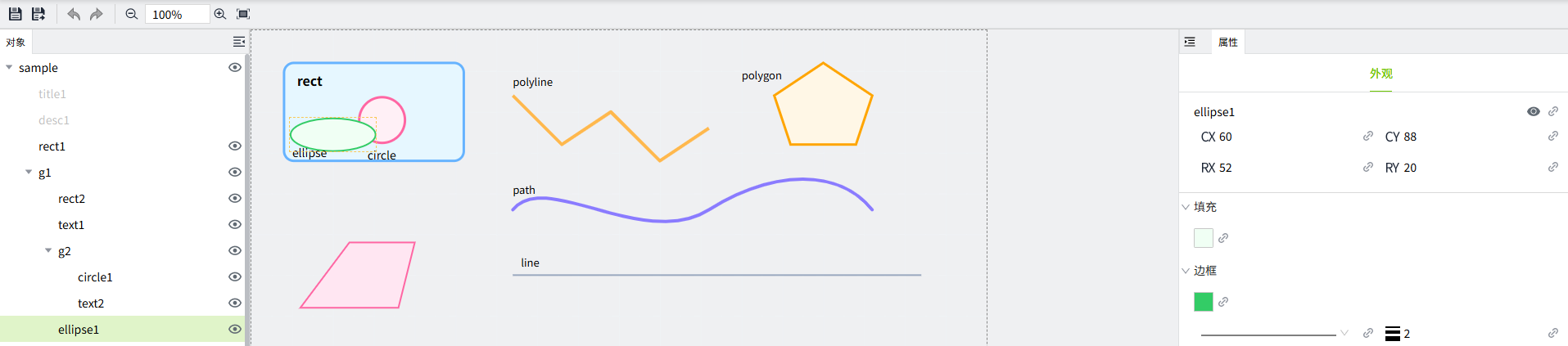

alt text

属性

名称 描述
名字 此控件的名称。
CX 椭圆的圆心在水平方向上的位置，单位px。
CY 椭圆的圆心在垂直方向上的位置，单位px。
RX 椭圆在水平方向上的半径，单位px。
RY 椭圆在垂直方向上的半径，单位px。
填充 控件的填充色。
边框颜色 控件的边框颜色。
边框粗细 控件的边框粗细。

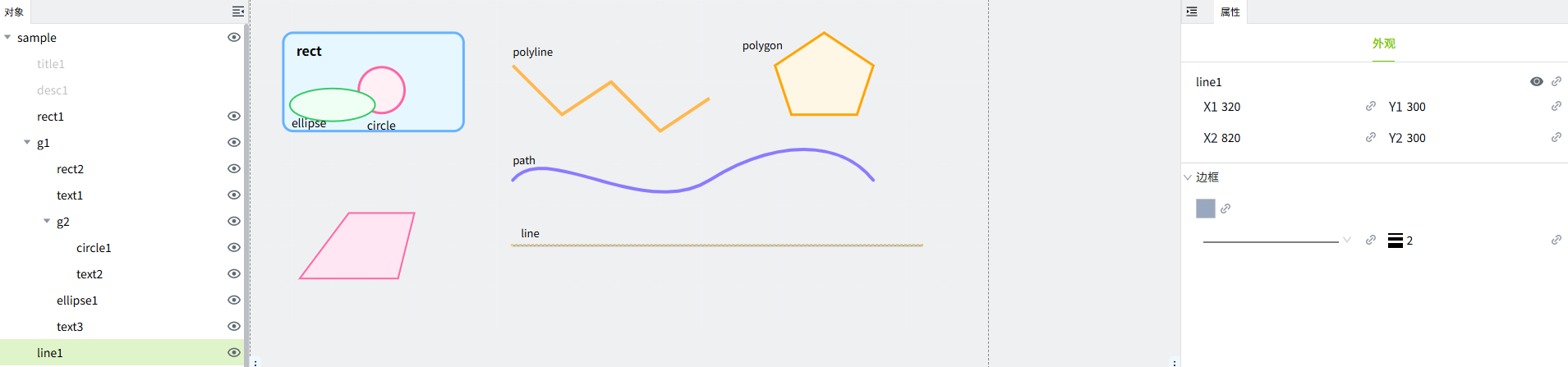

line

alt text

属性

名称 描述
名字 此控件的名称。
X1 直线起始点的水平（X 轴）坐标，单位px。
Y1 直线起始点的垂直方向（Y 轴）坐标，单位px。
X2 直线终点的水平（X 轴）坐标，单位px。
Y2 直线终点的垂直方向（Y 轴）坐标，单位px。
边框颜色 控件的边框颜色。
边框粗细 控件的边框粗细。

polyline

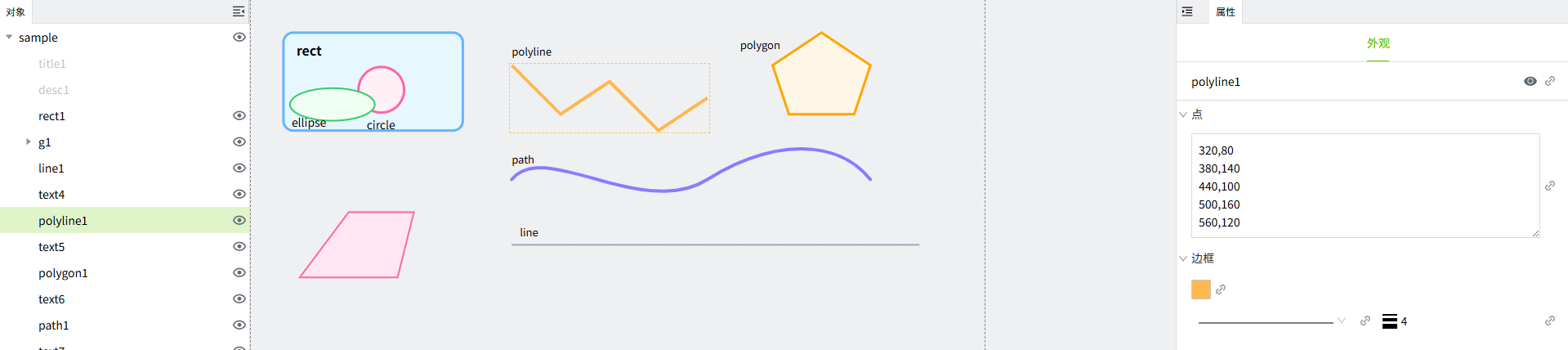

alt text

属性

名称 描述
名字 此控件的名称。
点 一串坐标点，其形式为
x1， y1
x2， y2
x3， y3
…
会从第一个点开始，依次连接后面的点，形成一条折线。
边框颜色 控件的边框颜色。
边框粗细 控件的边框粗细。

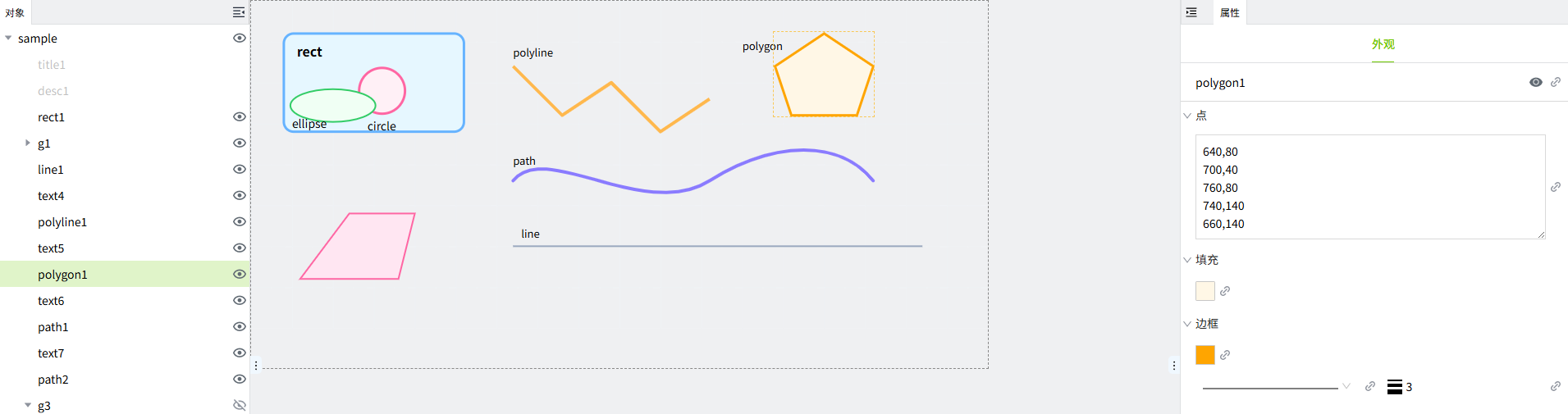

polygon

alt text

属性

名称 描述
名字 此控件的名称。
点 一串坐标点，其形式为
x1， y1
x2， y2
x3， y3
…
会从第一个点开始，依次连接后面的点，和 polyline 不同，polygon 会自动把最后一个点连回第一个点，形成闭合区域。
填充 控件的填充色。
边框颜色 控件的边框颜色。
边框粗细 控件的边框粗细。

path

alt text

属性

名称 描述
名字 此控件的名称。
D “D”属性是一个包含一系列指令和坐标值的字符串。这些指令和坐标值决定了路径的形状。 常见的指令有：
- M：移动到指定位置。M10,10：移动到（10，10）点。
- L：绘制一条线至指定位置。L100，100：从（10，10）点绘制一条线至（100，100）点。
- C：绘制一个三次贝塞尔曲线。C40，10， 65，10， 95，50：绘制一个带有控制点（40，10）和（65，10）以及终点（95，50）的三次贝塞尔曲线。
- S：绘制一条平滑的贝塞尔曲线。S150，150， 200，100：绘制一条带有自动计算的控制点并以（200，100）点结束的平滑三次贝塞尔曲线。
- Q：绘制一个二次贝塞尔曲线。Q50，10， 90，50：绘制一个带有控制点（50，10）和终点（90，50）的二次贝塞尔曲线。
- T：绘制一条平滑的二次贝塞尔曲线。T150，150：绘制一条带有自动计算的控制点并以（150，150）点结束的平滑二次贝塞尔曲线。
- Z：闭合路径（返回起始点）。Z：闭合路径并返回起始点。
填充 控件的填充色。
边框颜色 控件的边框颜色。
边框粗细 控件的边框粗细。

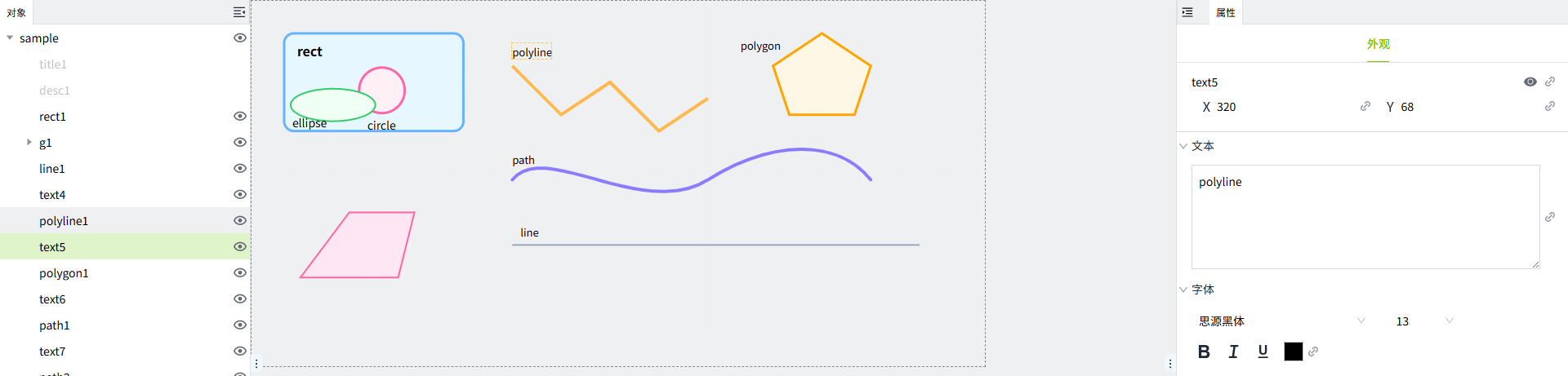

text

alt text

属性

名称 描述
名字 此控件的名称。
X 控件左侧距画布左侧的距离，单位px。
Y 控件顶部距画布顶部的距离，单位px。
文本 文本内容。
字体 设置字体样式，字体大小，加粗，倾斜，下划线，字体颜色。

group

alt text

属性

名称 描述
名字 此控件的名称。

示例

示例1： 手动修改 SVG 图片中元素的颜色。

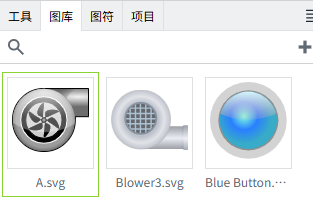

  1. 双击图库中的一张svg图片，例如下图的A.svg

    alt text

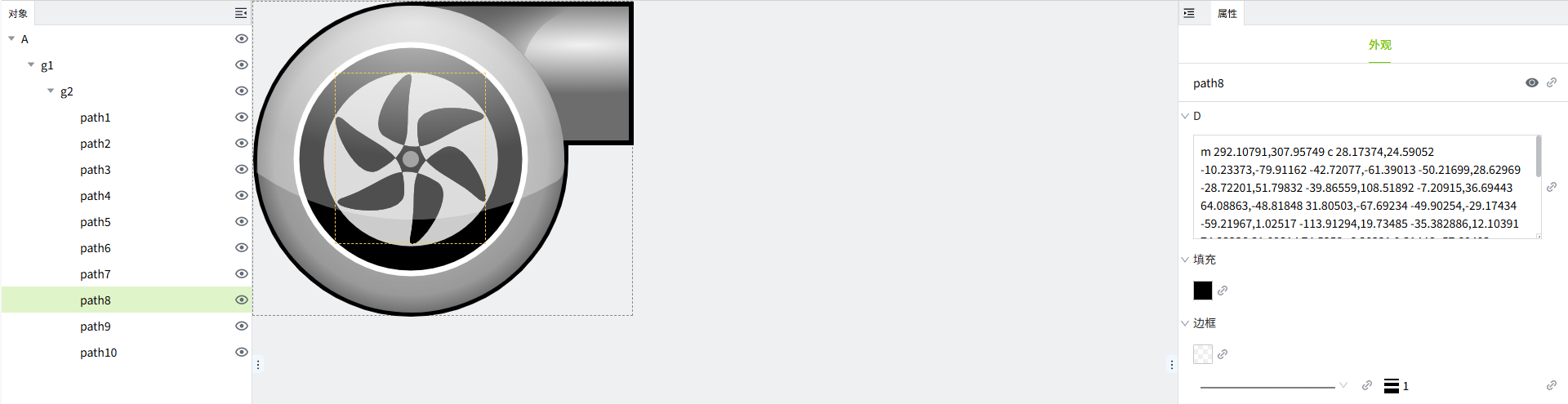

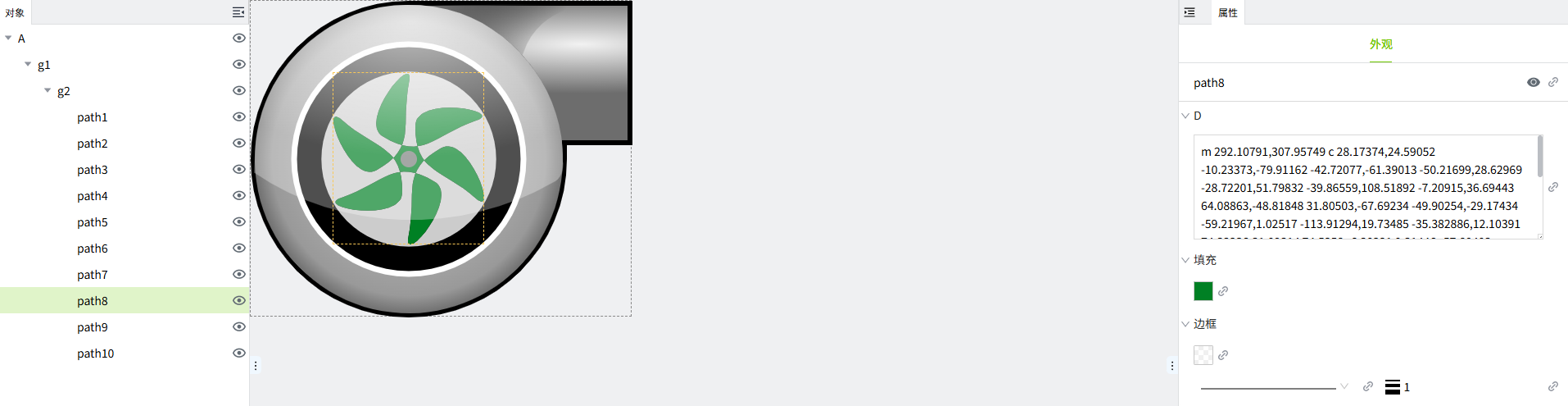

  2. 在SVG编辑器中的对象窗口中，选中一个path元素

    alt text

  3. 将填充色修改为绿色并另存为A1

    alt text

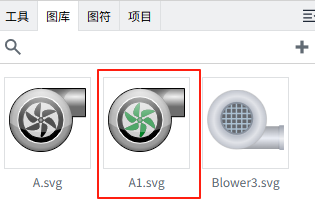

  4. 在图库中查看保存后的图片，显示修改后的效果。

    alt text

示例2： 通过属性绑定，动态改变 SVG 图片中元素的颜色。

  1. 从图库中添加一个 SVG 图片到画面上

    alt text

  2. 双击该图片，打开 SVG 编辑器

  3. 在 SVG 编辑器内，选择一个元素，点击其填充色的绑定按钮

    alt text

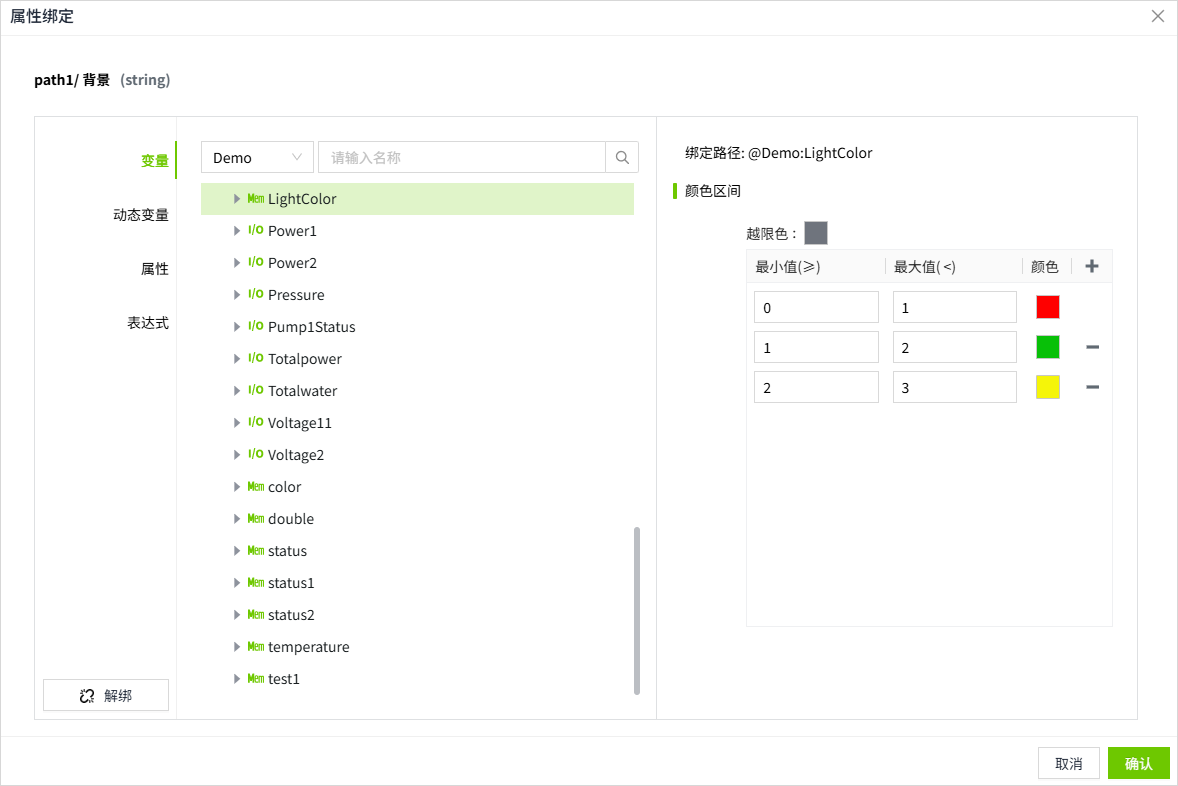

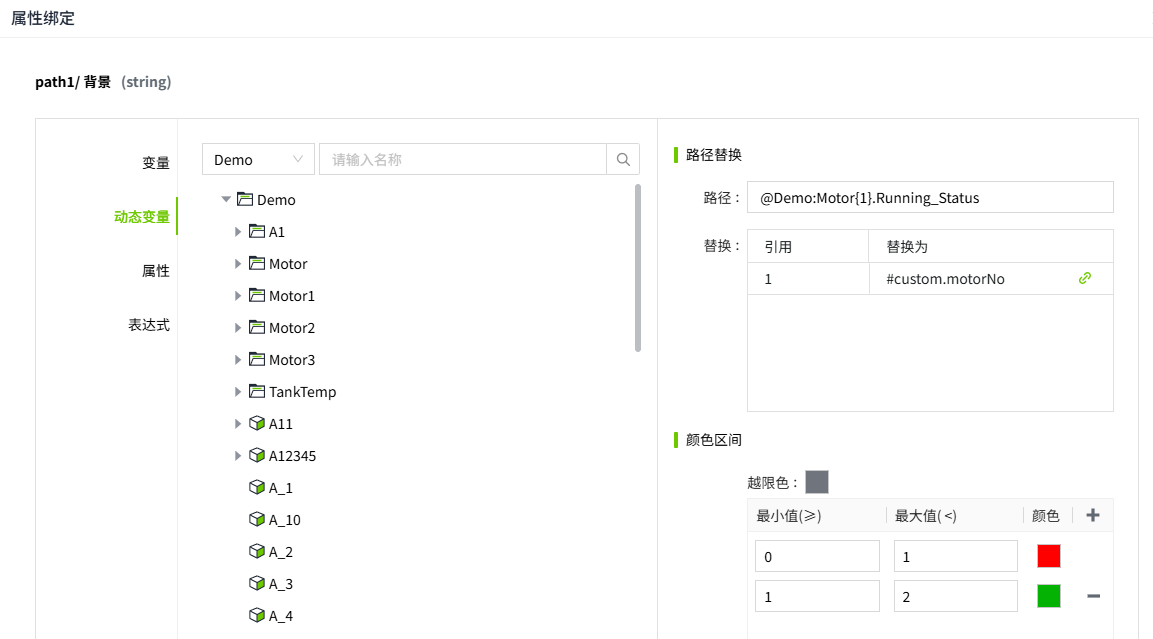

  4. 绑定一个数值型变量，并设置如下颜色区间。

    alt text

  5. 保存后关闭 SVG 编辑器，点击画面的预览按钮，查看图片的预览效果，会发现随着变量值的变化，SVG 图片呈现不同的颜色效果。

    alt text

示例3： 通过属性 SVG 图片的自定义属性，反应不同设备的运行状态。

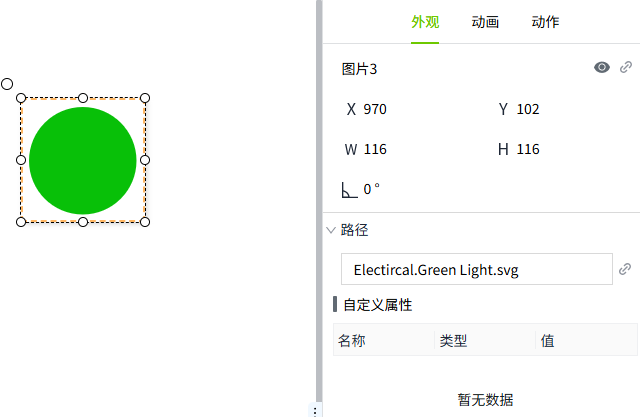

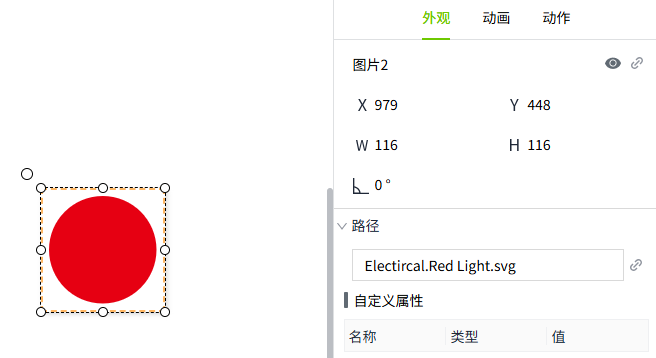

  1. 从图库中添加一个 SVG 图片到画面上，该图片用作反应设备运行状态的指示灯

    alt text

  2. 双击该图片，打开 SVG 编辑器

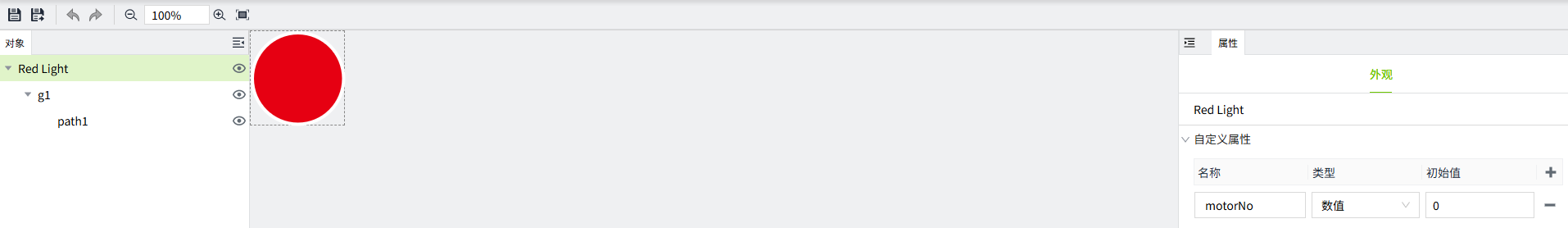

  3. 在 SVG 编辑器内，点击图片的根节点，为其添加一个自定义属性 motorNo,用作设备编号

    alt text

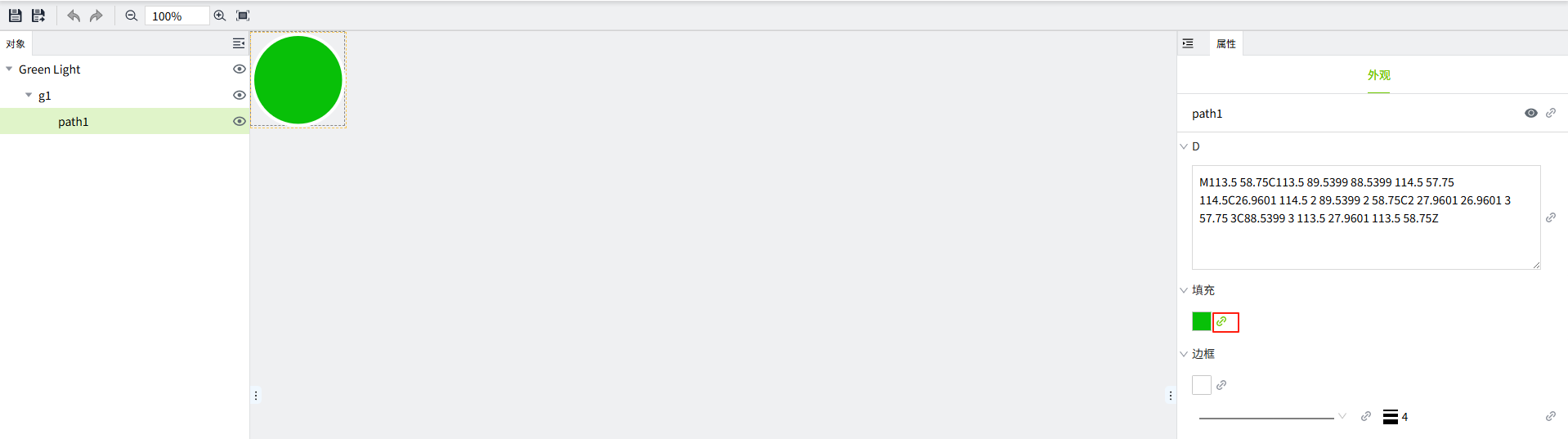

  4. 点击元素，例如上图的 path1, 为其填充色绑定动态属性，用于显示 Motor1,Motor2，Motor3 的运行状态，并为状态值设置对应的填充色。

    alt text

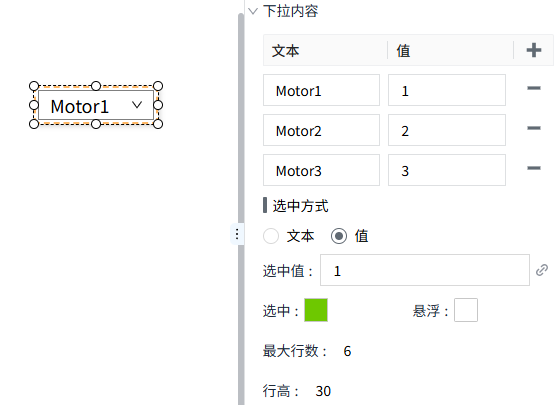

  5. 保存并关闭SVG编辑器，在画面上添加一个下拉框，将其下拉内容的 文本 和 值 设置为下图所示内容。

    alt text

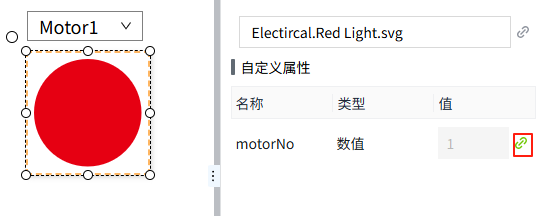

  6. 将SVG的自定义属性绑定到下拉框的 selectedValue 属性。

    alt text

    alt text

  7. 点击预览按钮，在运行页面，切换下拉选项时，SVG 图片会根据对应设备的运行状态，显示不同的颜色。
