画面导航

通过设置画面导航，您可以在WAGO SCADA 中的不同画面之间跳转。

在控件的动作属性中，进行导航设置。

alt text

导航步骤

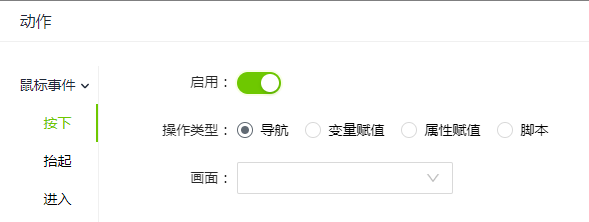

  1. 选择一种动作类型，例如：鼠标按下。
  2. 开启“启用”按钮。

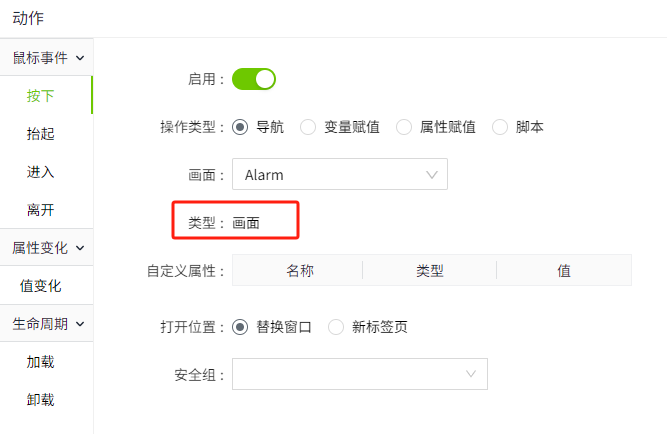

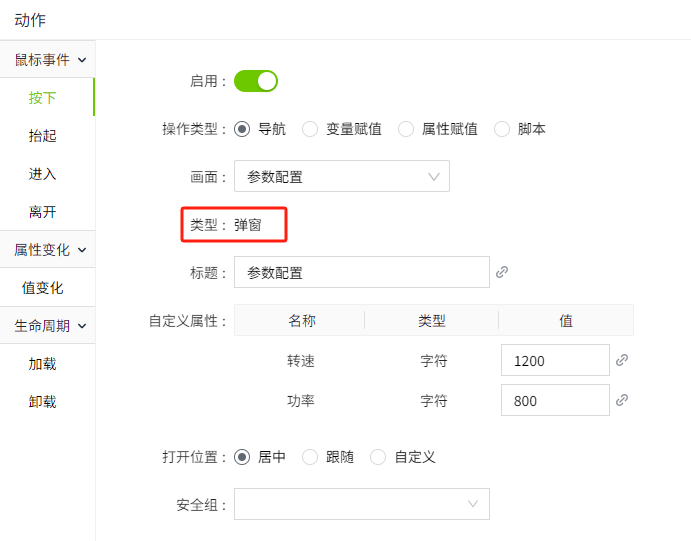

  3. 选择画面。选择后会自动显示 画面类型 及其自定义属性。如果画面类型是弹窗，还会显示弹窗的标题。

    alt text alt text

  4. 设置打开位置。

  5. 点击”确认”按钮。

标题

当画面类型为弹窗时，显示该属性。支持修改和绑定。参见下方 示例2。

自定义属性

选择画面后，自动显示该画面的自定义属性，支持修改和绑定。参见下方 示例2。

打开位置

画面：

替换窗口：原窗口关闭，用新窗口替换原来的窗口。

新标签页：原窗口不受影响，在浏览器的新标签页显示新窗口。

弹窗：

居中：弹窗的位置显示在窗口的中间。

跟随：弹窗显示在鼠标当前点击的位置上。

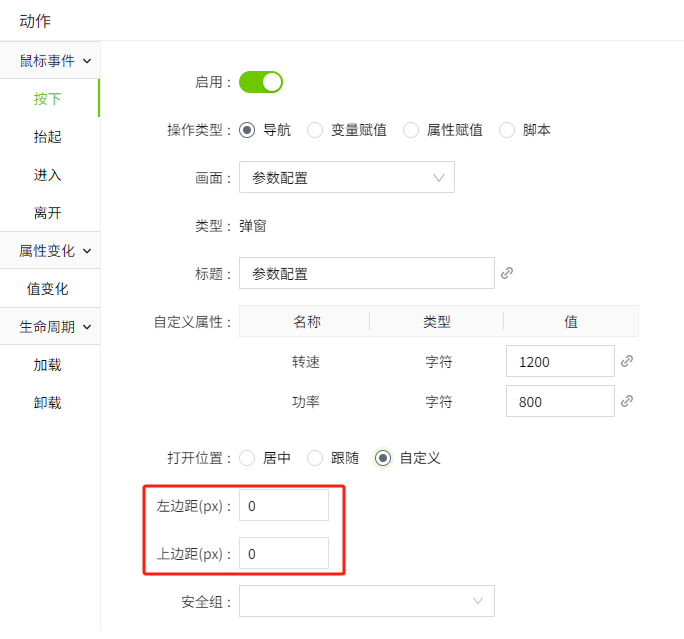

自定义：您可以自己设置弹窗的位置。

alt text

脚本

以下脚本函数可用于画面导航：

导航示例

示例1：使用按钮控件，实现两个画面间的导航。

  1. 在“项目”窗口中，右键单击“画面”节点，在弹出的菜单中点击“新建画面，”创建一个新的画面：画面1。重复此步骤创建画面 2。画面1的背景色设置为橙色，画面2的背景色设置为蓝色。

    alt text

  2. 在画面1上拖入一个文本标签和按钮控件。文本标签内容称设置为：画面1，按钮填充内容设置为：打开画面2。

    alt text

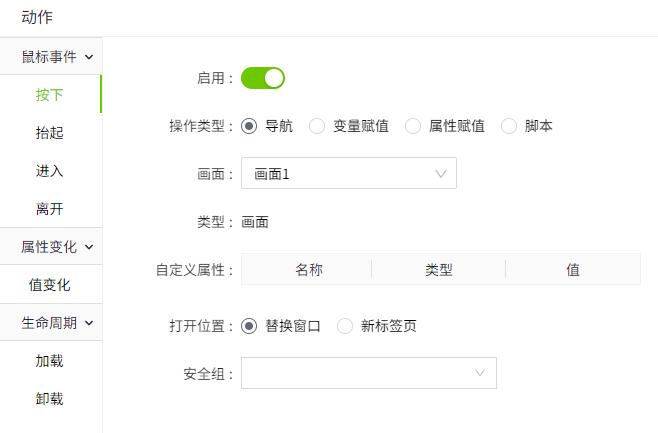

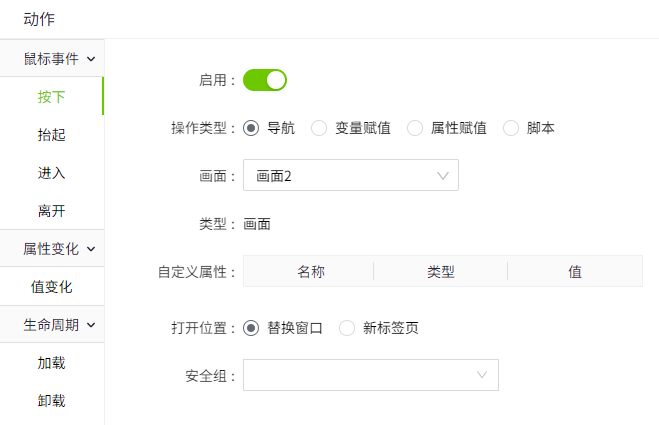

  3. 在画面1上的按钮的动作中，设置鼠标按下时导航到画面2。

    alt text

  4. 在画面2上拖入一个文本标签和按钮控件。文本标签内容称设置为：画面2，按钮填充内容设置为：打开画面1。

    alt text

  5. 在画面2上的按钮的动作中，设置鼠标按下时导航到画面1。

    alt text

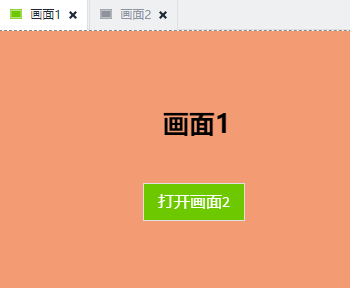

  6. 回到画面1，点击预览按钮，查看运行效果。

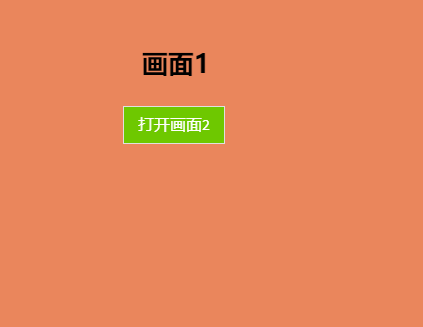

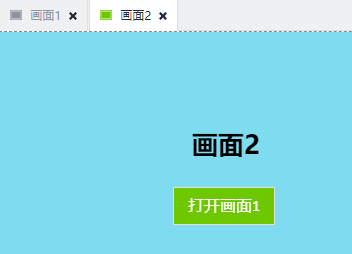

    在画面1上点击“打开画面2”按钮时，显示画面2；在画面2上点击“打开画面1”按钮时，显示画面1。

    alt text

示例2：在下拉框中选择不同的设备，弹出设备的”参数设置“弹窗。

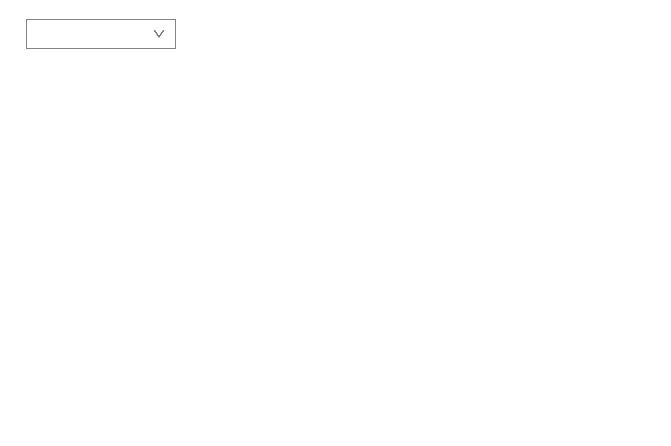

  1. 创建一个画面：画面1，在画面上添加一个下拉框控件。下拉选项设置为：

    alt text

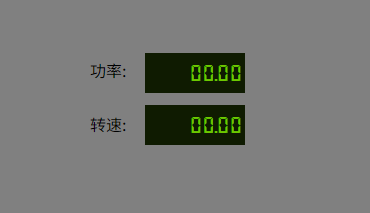

  2. 创建一个弹窗，名称为：参数配置。弹窗上放置两个“文本标签”控件和两个“数码管”控件。文本标签的内容分别设置为：功率，转速。功率后面的数码管名称为：数码管1；转速后面的数码管名称为：数码管2。

    alt text

    alt text

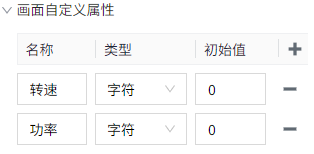

  3. 在弹窗上创建2个自定义属性：功率，转速。

    alt text

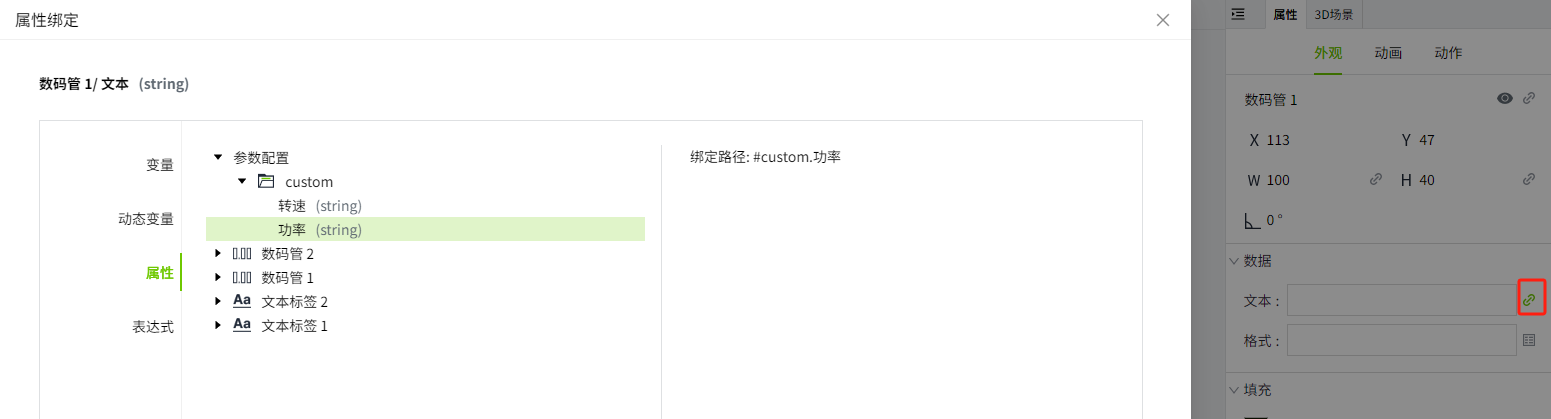

    数码管1的“文本”绑定到画面自定义属性的“功率”。

    alt text

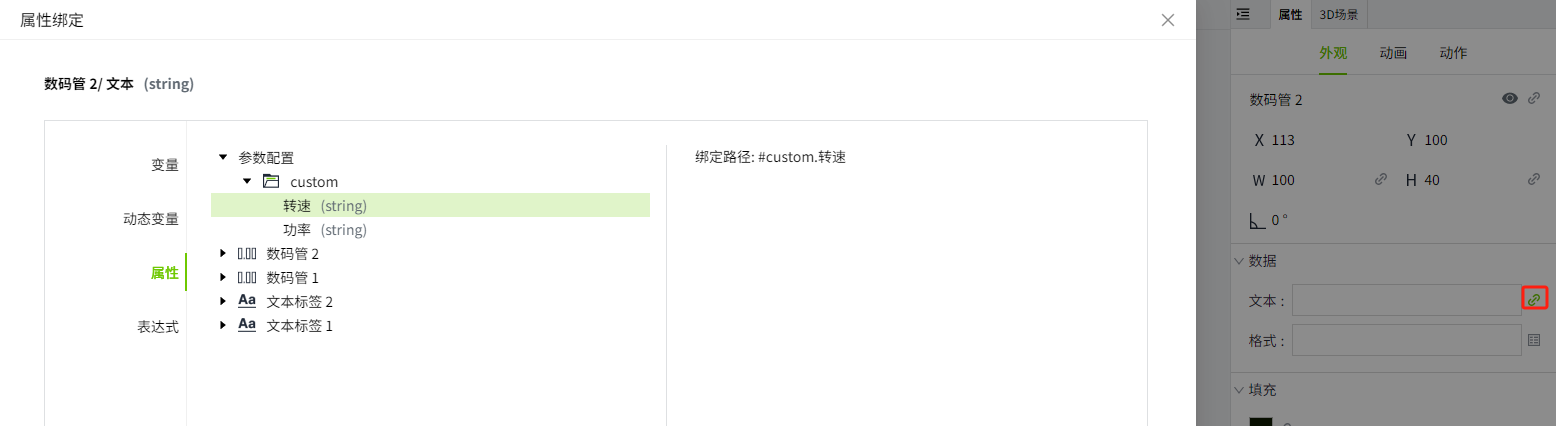

    数码管2的“文本”绑定到画面自定义属性的“转速”。

    alt text

    保存弹窗。

  4. 在“画面1”上点击下拉框控件，在“动作”属性中设置值变化，如下所示。

    操作类型：导航。

    画面：选择“参数配置”。

    alt text

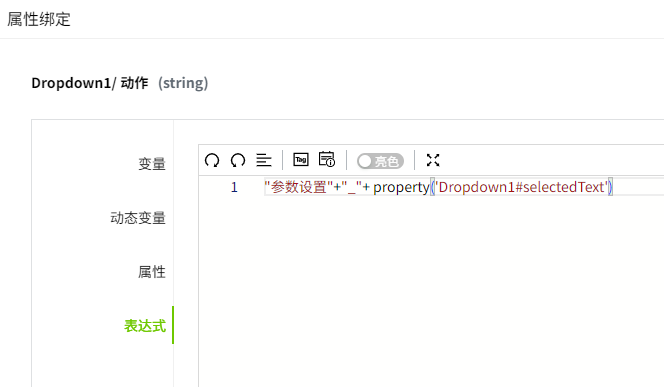

    标题：绑定表达式 "参数设置"+"_"+ property('Dropdown1#selectedText')

    alt text

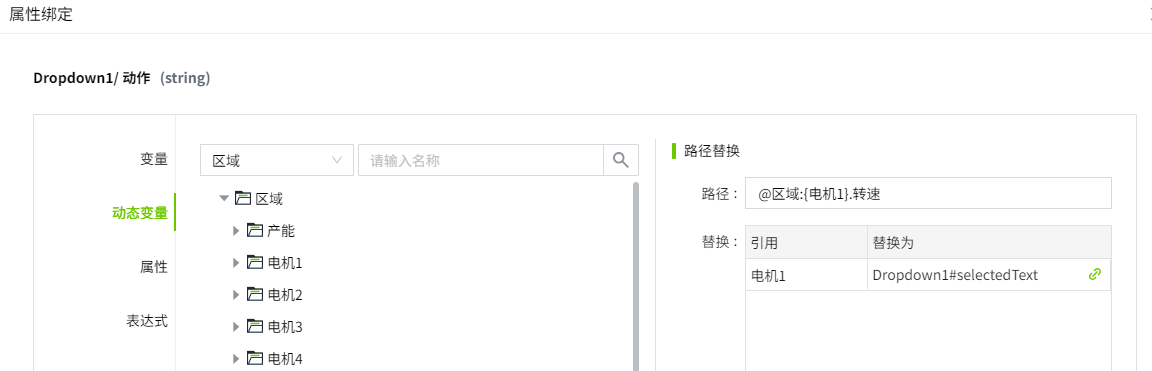

    自定义属性：转速的值绑定到动态变量，当下拉框选择“电机1”时，转速值的变量路径为：@区域:电机1.转速；当下拉框选择“电机2”时，转速值的变量路径为：@区域:电机2.转速。

    alt text

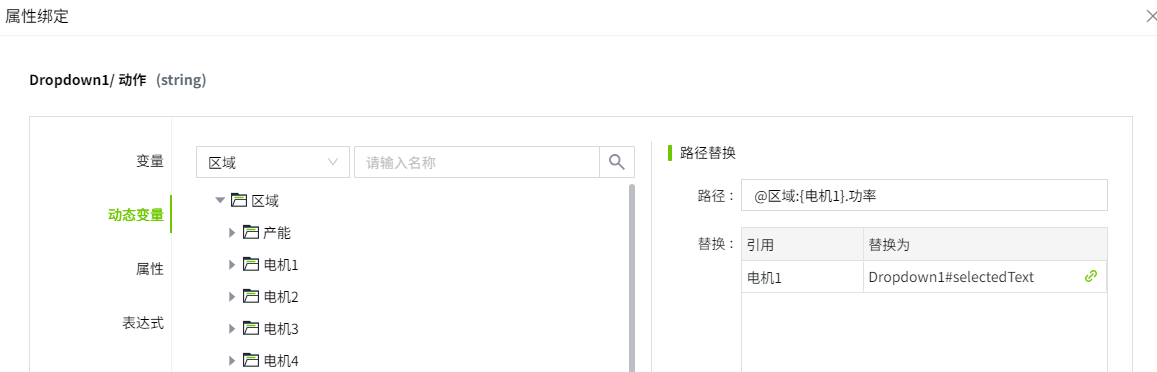

    功率的值绑定到动态变量，当下拉框选择“电机1”时，转速值的变量路径为：@区域:电机1.功率；当下拉框选择“电机2”时，转速值的变量路径为：@区域:电机2.功率。

    alt text

  5. 保存画面，点击预览按钮，切换下拉框的选项时，弹窗中根据下拉框的当前选项，显示不同的内容。

    alt text
