报表¶

报表是将数据以表格、图表等形式展示出来的文档。WAGO SCADA 内置了一个灵活高效的报表设计器，包含图像、图形、表格等工具，可以通过拖拽

的方式，快速地设计各种类型的报表。

您可以在“项目“窗口的报表节点上右击鼠标，单击“新增”进行创建。

报表在工业上的一些常见的应用场景如下：

• 生产效率监控：跟踪和分析生产线的效率指标，例如：产量等。
• 质量控制：记录和分析产品质量相关数据，例如：不良率等。
• 设备维护：记录和分析设备的维护情况，例如：停机时间等。
• 库存跟踪：监控和优化物料和零部件的库存情况。例如：
• 能源消耗分析：记录和分析能源消耗情况，例如：电力、水、燃气等。
• 成本分析：分析和管理生产过程的成本，例如：人工成本、原材料成本等。

以下流程图，可以帮助您快速了解报表的使用流程，希望能为您带来帮助。

数据源自动创建¶

在报表中创建数据源后，打开报表设计器，该报表的所有数据源自动添加到报表设计器中。

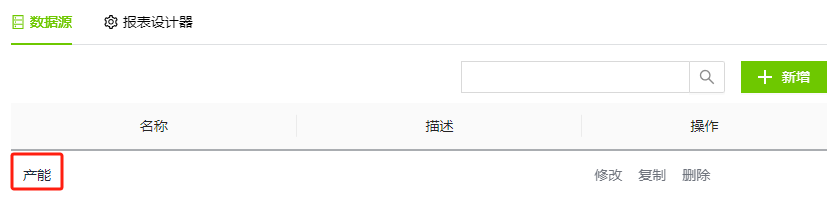

报表的数据源：

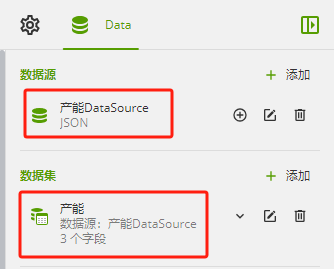

报表设计器内显示的数据源：

强大的报表设计器¶

报表设计器 提供了开发多种报表样式的能力，并通过内置的丰富的报表控件，如表格、矩表、图表等控件，帮助用户轻松设计多种报表样式。

独立的报表查看器¶

可以在“报表查看器”中查看已设计完成的报表。

支持多种文件格式¶

在报表查看器中，点击“导出”按钮，可以选择期望导出的文件格式。

支持的文件格式如下：

• Excel(*.xlsx)
• Word(*.docx)
• PDF(*.pdf)
• CSV(*.csv)
• JSON(*.json)
• XML(*.xml)
• 图像(*.tiff)
• WEB电子邮件档案(*.mht)
