材质与贴图¶

材质设置¶

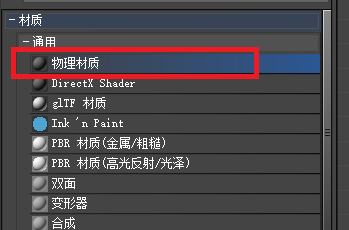

模型材质为：通用 —物理材质（SCADA环境对材质没有要求，通用材质为图里材质，如有需求可自行选择）。

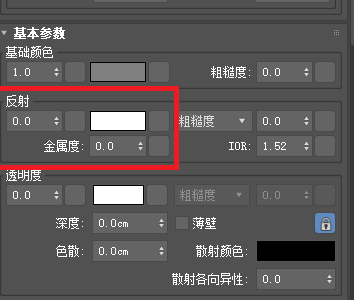

例如墙、地面等没有反光的材质，需要把反射值设置为0，不然导入SCADA环境会有反光。

贴图标准¶

一、大小、格式要求。

1. 贴图大小：比例尽量为 1：1 的正方形。大小为 2 的 n 次方，例如 128X128。最小尺寸不低于 32X32，最大尺寸不超过 2048X2048。

2. 贴图格式采用 JPG 格式，透明贴图采用 PNG 格式。

3. 命名规范：

   • 贴图的名称不要全是数字，以汉字和数字搭配使用，方便分类查找。

   • 不要有特殊符号和空格，名称和后缀以下划线间隔。

   • 贴图名称不要重复，如果一个模型需要用到两种及以上贴图，名称为“模型名称 + 数字命名”如：房屋_01,房屋_02。

二、贴图用法和重复性

1. 模型应该使用贴图的部分

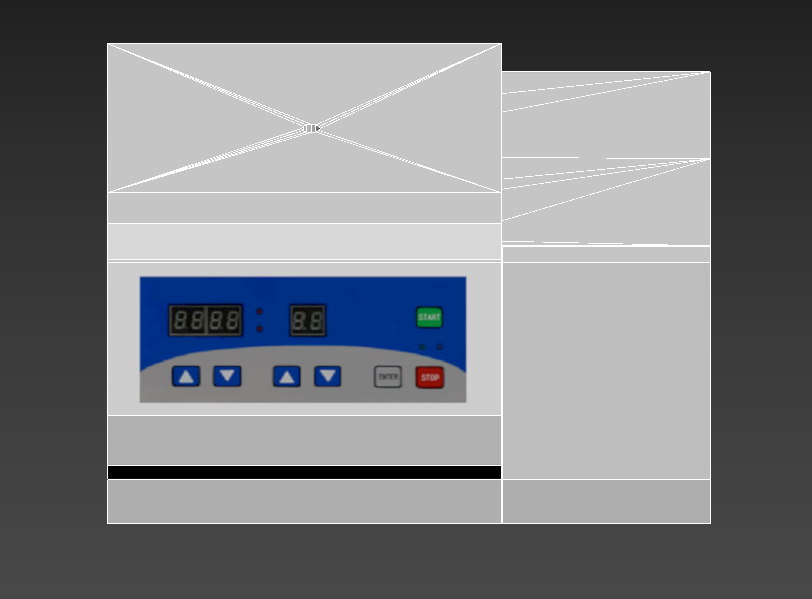

   模型面板、按键、指示灯等用贴图表现。

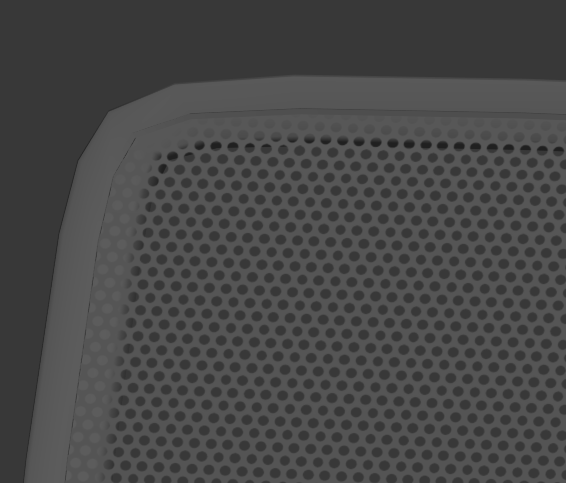

2. 栏杆，网状模型以透贴贴图表现，节省模型资源。



3. 如果一张贴图出现多个相同且重复元素，应该把贴图简化为最简单的元素。

   例如：以下地砖贴图为连续重复贴图，只用取其中一块使用即可。



三、贴图使用规则

1. 在使用贴图时，一个模型尽量使用一张贴图。如果模型需要的贴图不止一张，尽量把所有的贴图整合到一张内。

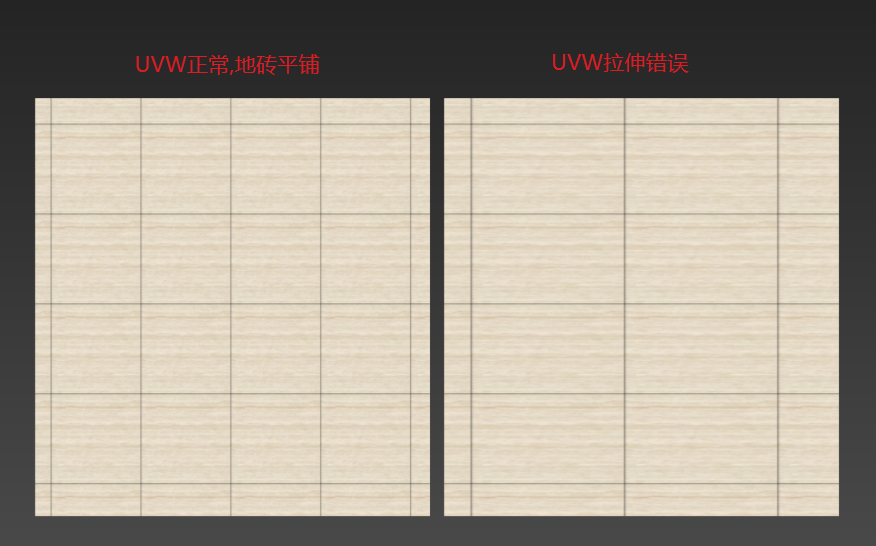

2. 贴图在赋予模型时，避免拉伸，保证模型UV正确。

   如下图所示
