建模标准及注意事项¶

模型制作单位默认为CM，单位设置需和系统单位统一。

alt text

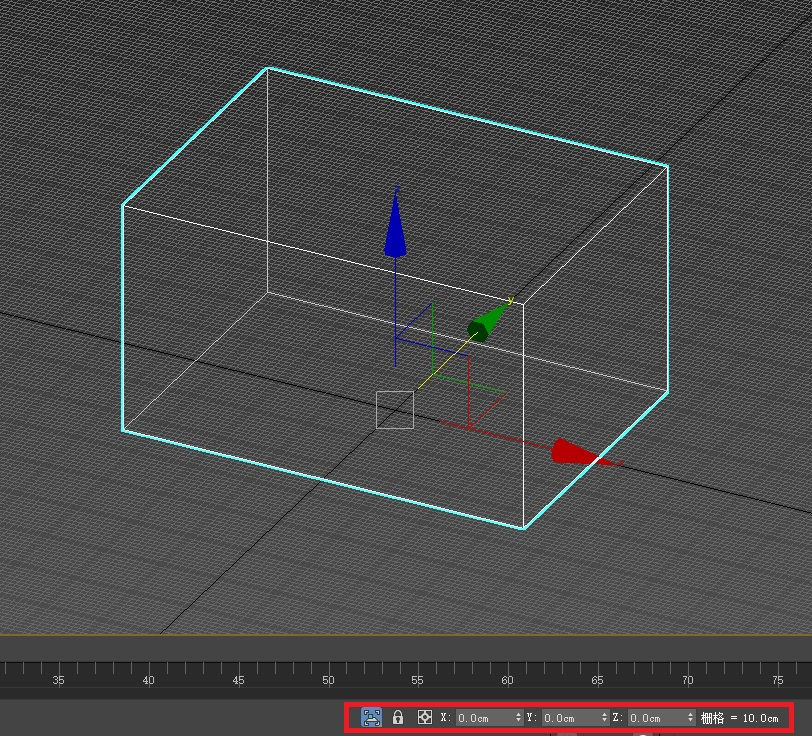

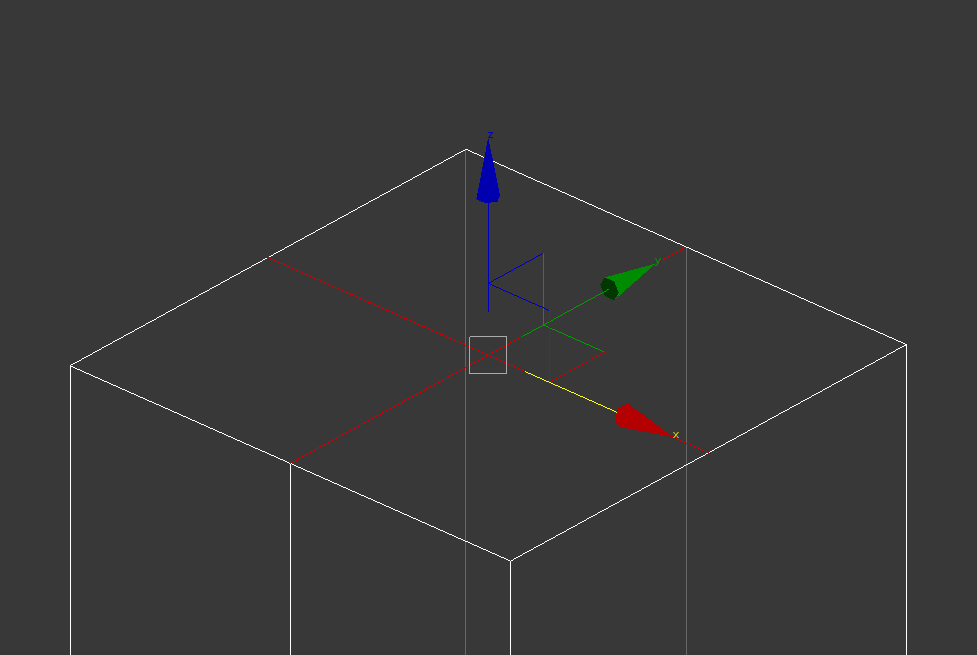

摆放在地面，平面上的模型设置。

需要把中心轴放在模型的最底部的同时并保持在模型最中心。用X,Y,Z轴来解释为，把X,Y轴为物体最中心，Z轴为物体最底部。这样在轴归零时模型会保持在软件最中心，导入在VC Hub使用时方便编辑。

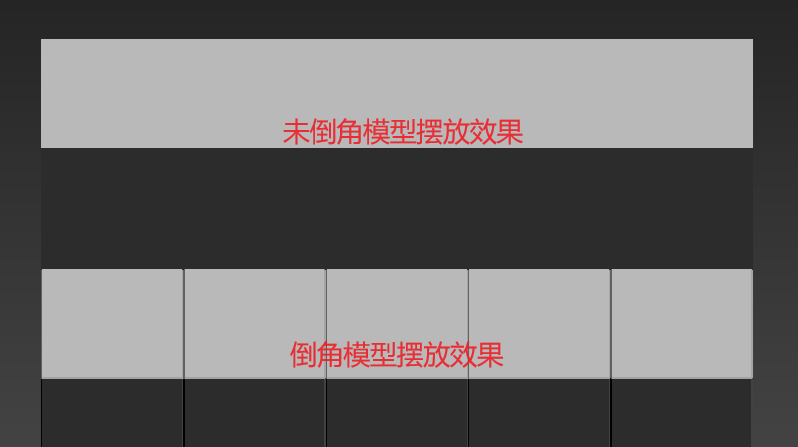

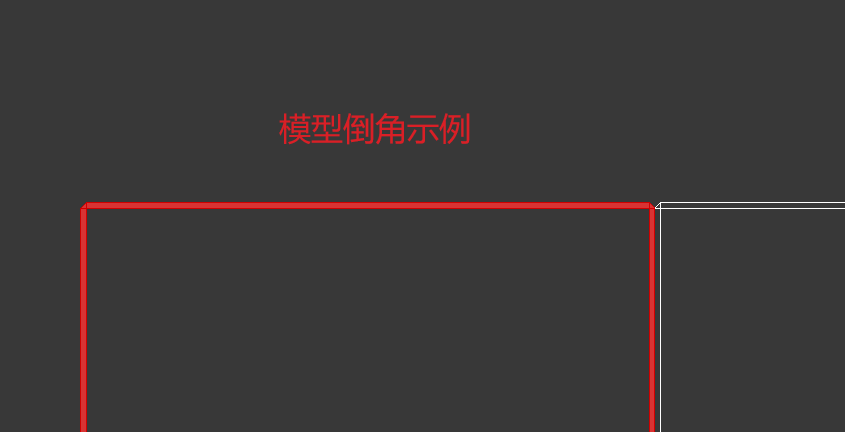

摆放在墙壁或紧贴其他物体的模型设置。

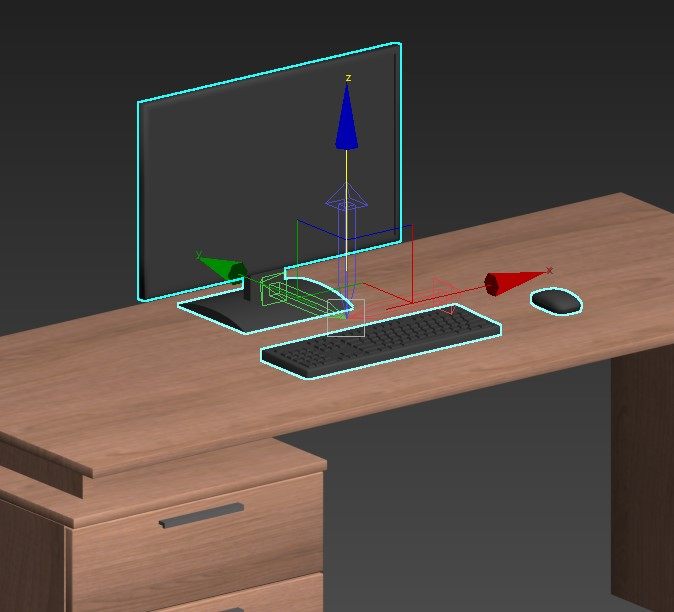

需要把模型轴设置到贴合位置的最外边，依据具体模型摆放情况而定。例如摆放在桌面上的显示器鼠标键盘，需要把坐标轴设置到最底部，与桌面紧贴。

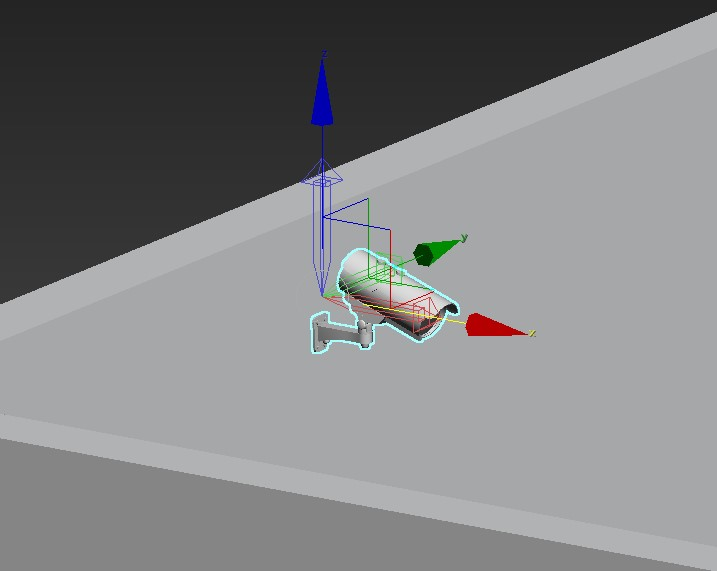

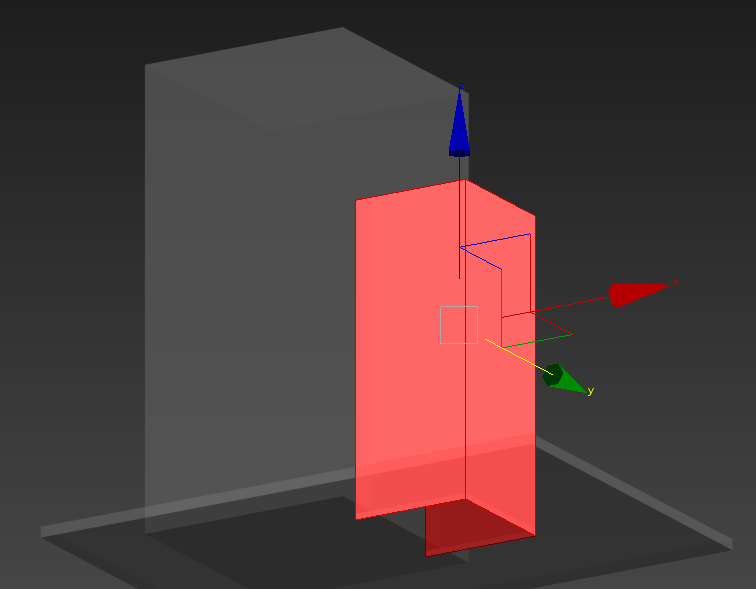

安装在墙面的模型需要把轴设置到模型的最侧边，接触面与墙面紧贴。

如果没有正确设置，缩放时会导致模型穿模。

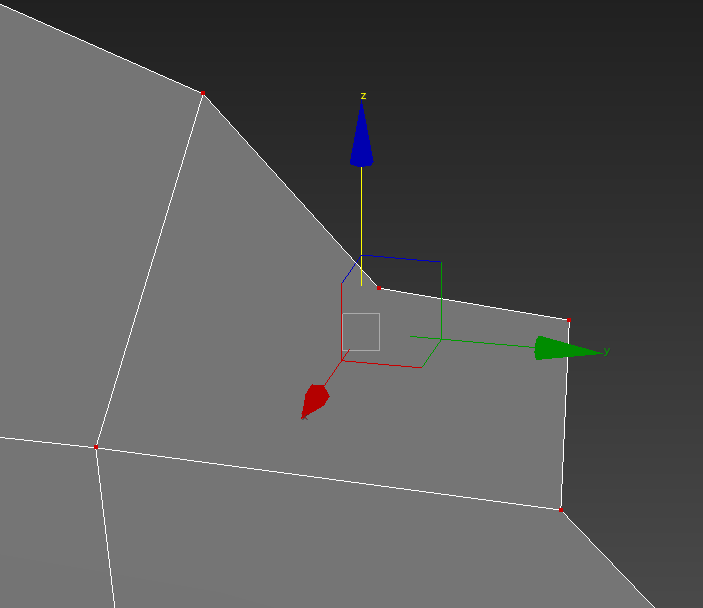

多边面问题。

模型制作过程中尽量采用四边面，避免出现大于四边的多边面。

因为在模型导出的时候，软件会把所有多边面计算分成三边面，多变面比四边面会多出许多三边面，造成资源浪费。

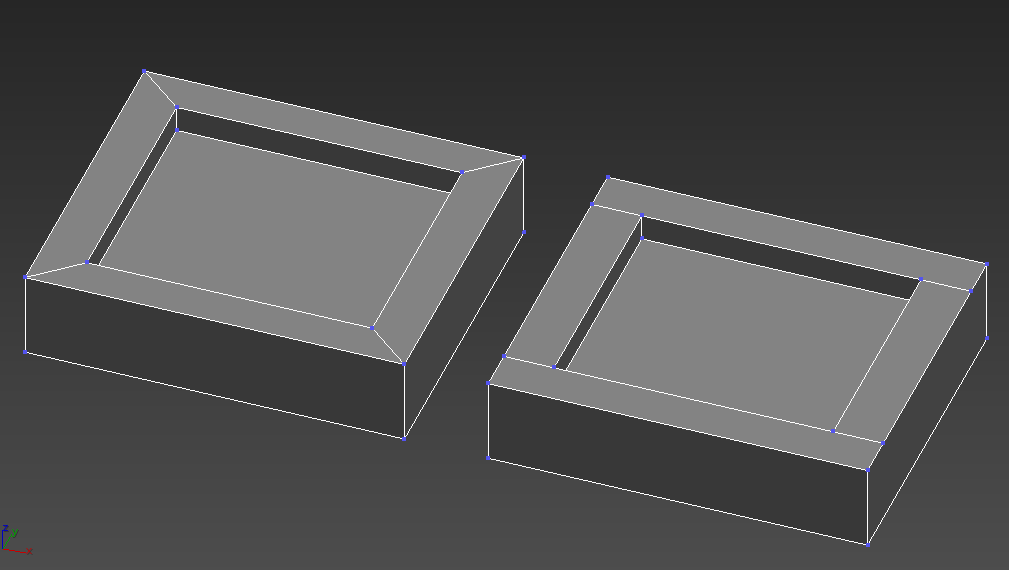

模型布线合理。

同样在模型表面制作一个凹槽，左边模型合理布线面为28，右边模型面数为36。
模型面数精简。

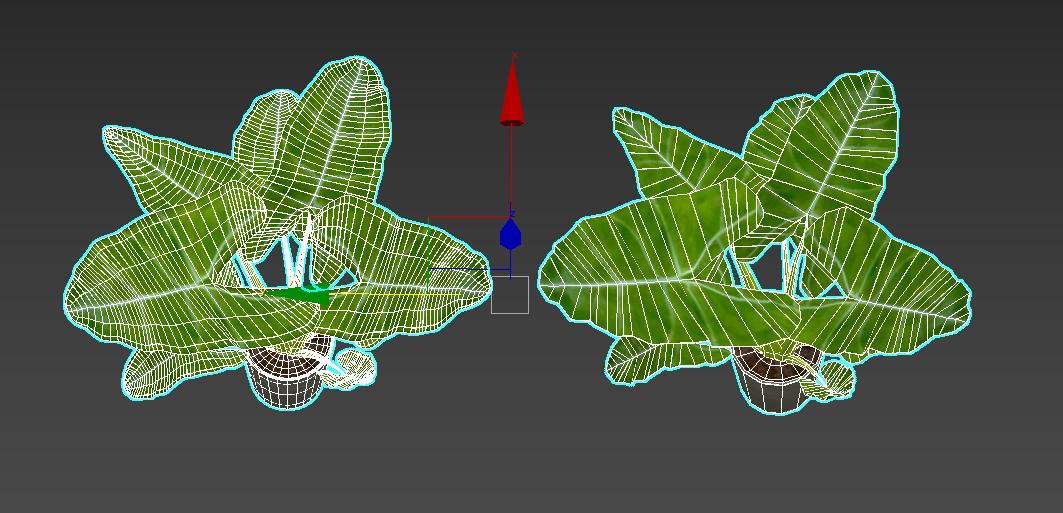

制作过程中，在保留模型结构的的基础上尽可能优化多余边面，左边为模型高模，右边为低模。

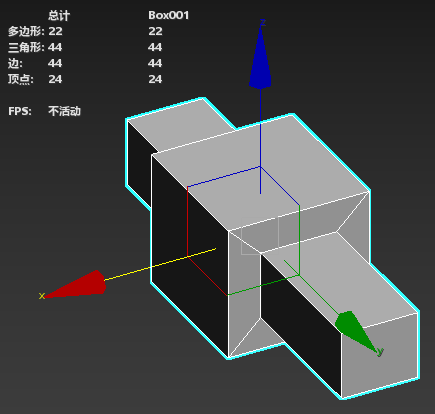

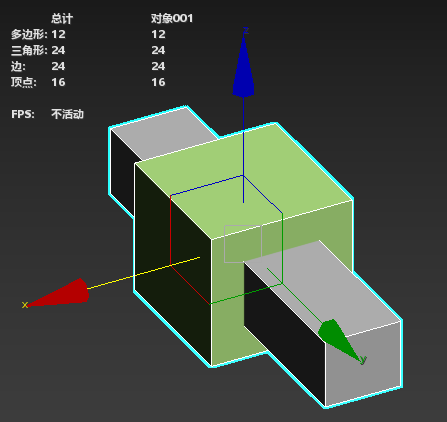

拆分，穿插模型。

制作模型时，将一个模型拆分成两个结构，比直接在模型上制作此结构，面数会少很多。

上方为穿插制作方式，下方为不穿插制作。
控制模型分段。

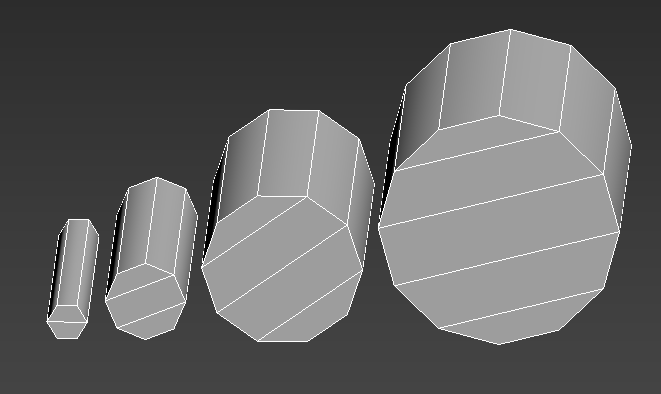

以圆柱形模型示例，由小到大控制模型分段，从而控制面数。

模型大小所对应边数参考
- 直径5厘米左右的圆柱，分段为6边
- 直径10厘米左右的圆柱，分段为8边
- 直径20厘米左右的圆柱，分段为10边
- 直径30厘米左右的圆柱，分段为12边
（可以根据模型细节要求酌情适当加减边数）

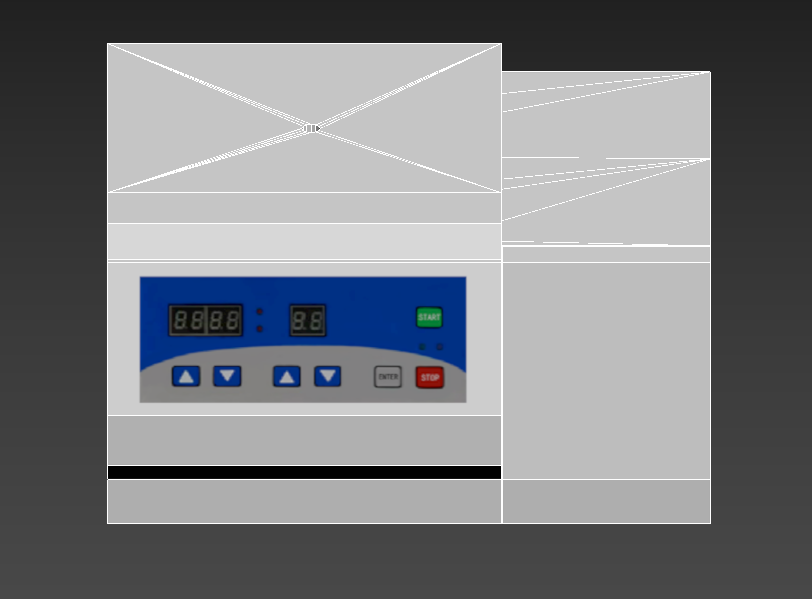

用贴图代替结构

比如操作面板。

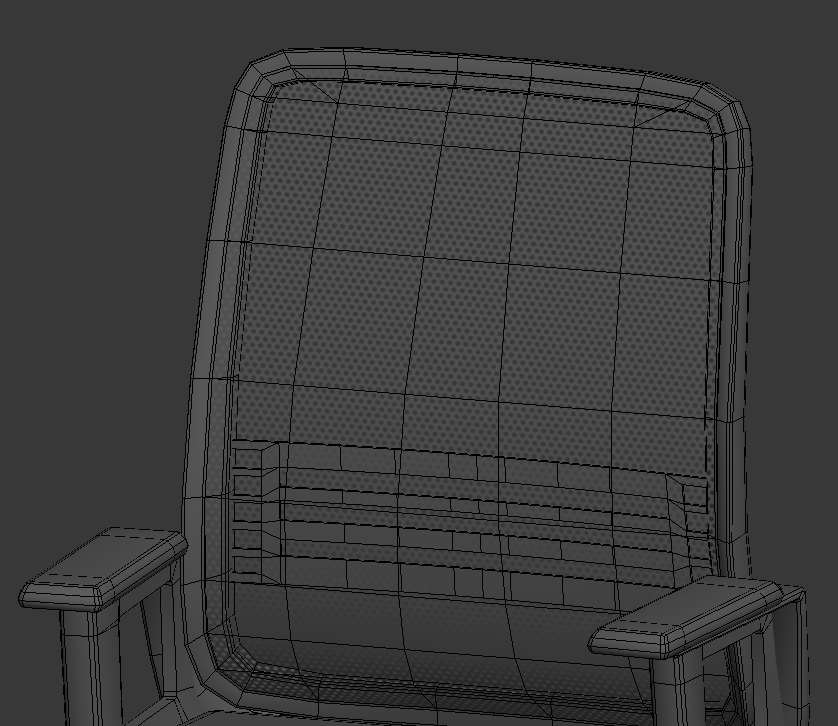

使用透明贴图代替椅子靠背网布的结构

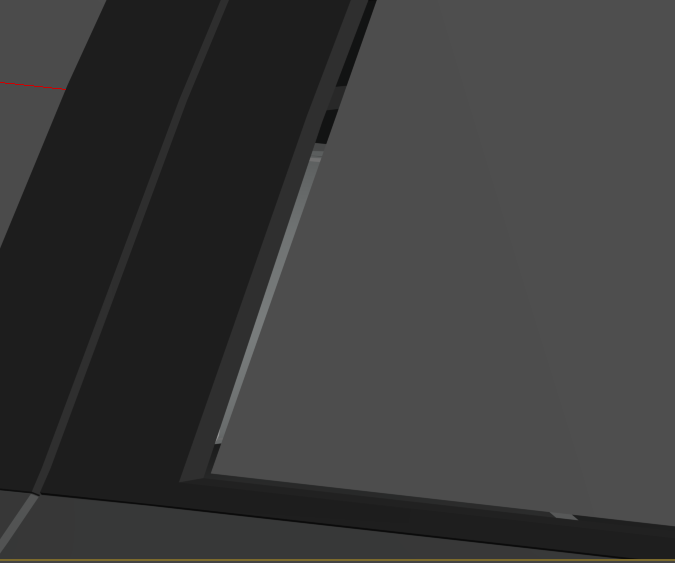

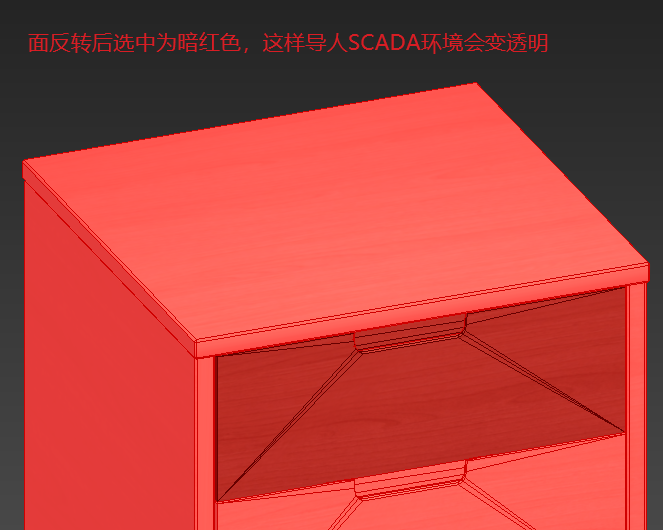

看不到的面和接触面需要删除。

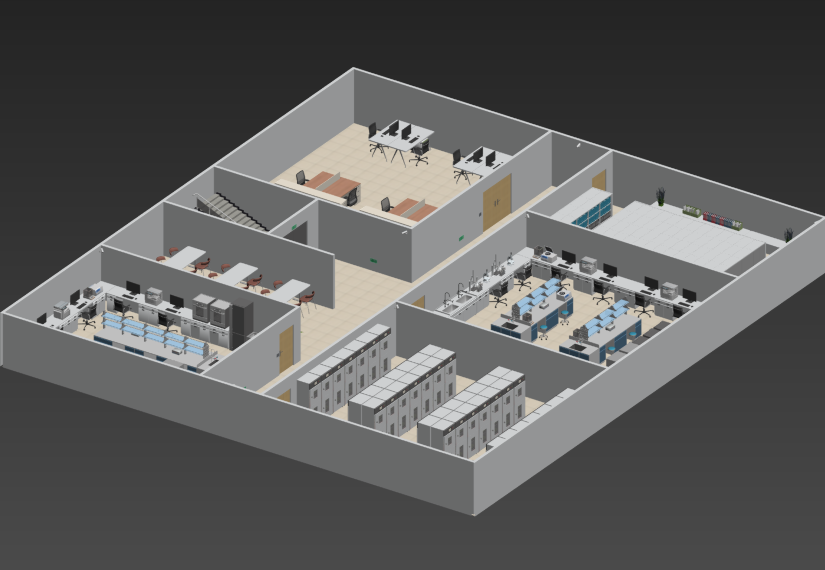

建筑内部。

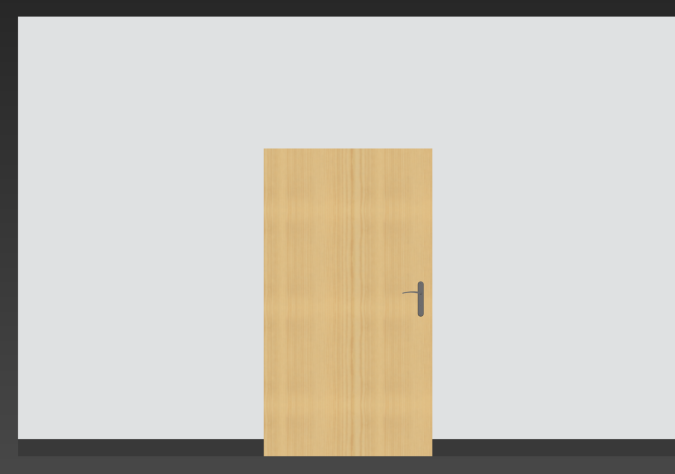

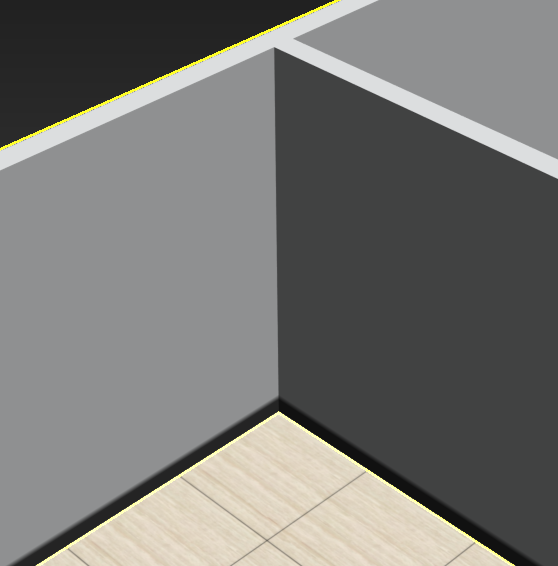

室内踢脚线不需要单独制作模型，用贴图来体现即可。

门高一般为2.1米

一般情况下，天花板和灯是不用制作的。如果有需求，可以制作。

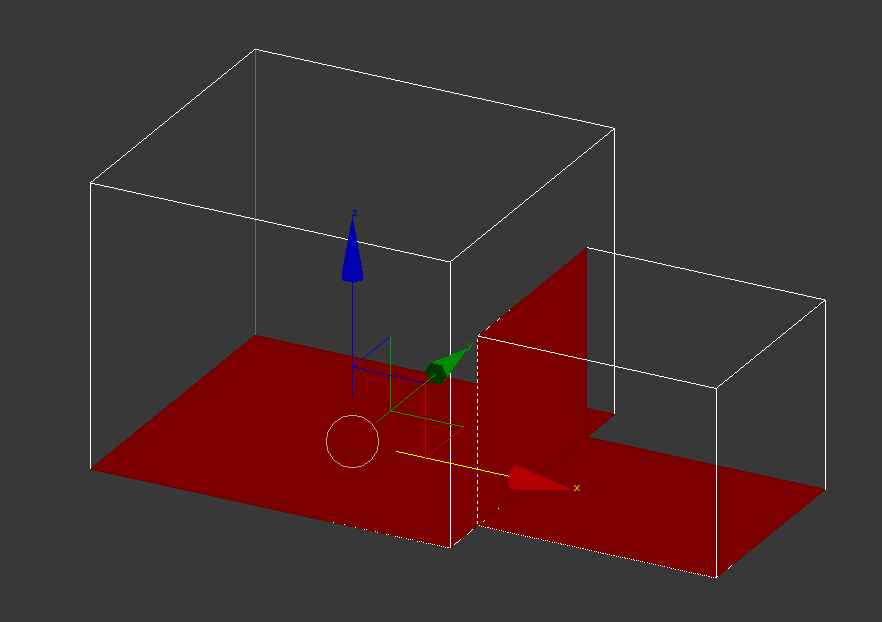

建筑外部。看不到的面以及穿插在模型内部的面需要删除

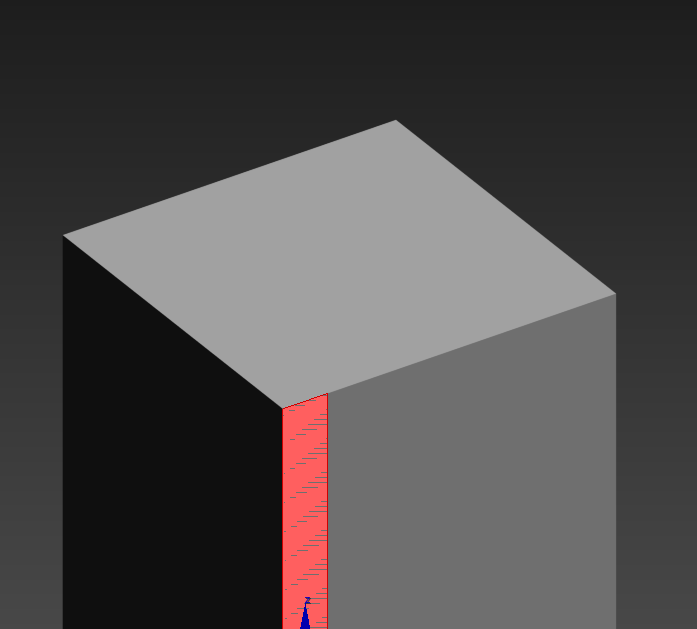

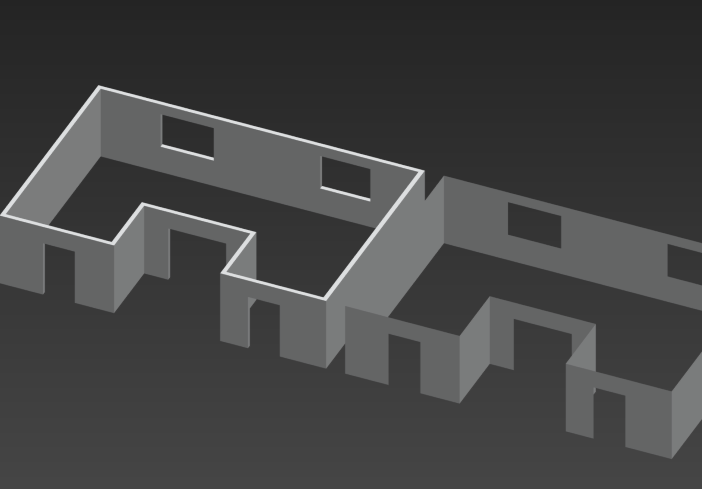

如果只需要从外部查看模型，建筑外墙只需要制作单面即可，不用带厚度。如下图所示左边错误，右边正确。

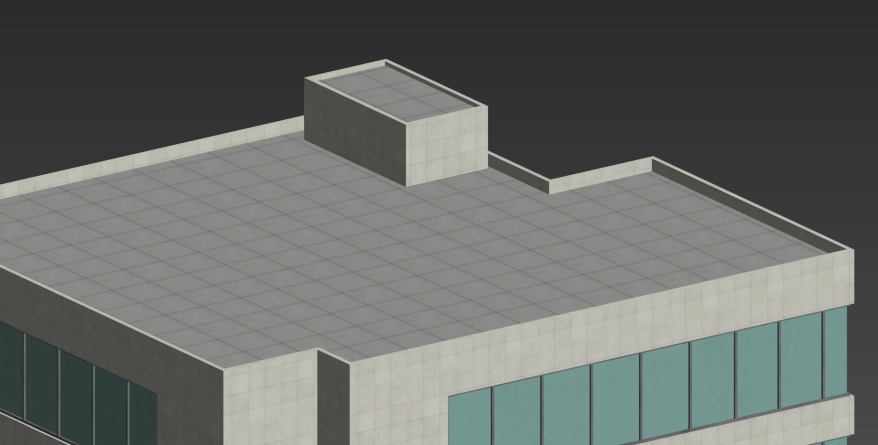

若没有明确标示建筑顶部结构时，需要为顶部制作女儿墙。尺寸一般为宽30CM,高50CM，三层以下高为30CM。
建筑高度如果有图纸和明确标示按照尺寸来制作。如果没有图纸，按照每层3米制作。需要注意的是如果建筑的第一层是商铺，第一层为4-5米高。
