I/O变量绑定数据源¶

I/O变量可以绑定数据源，可以直接绑定一个固定的数据源路径，也可以使用参数化的方式绑定一个动态路径。

直接绑定¶

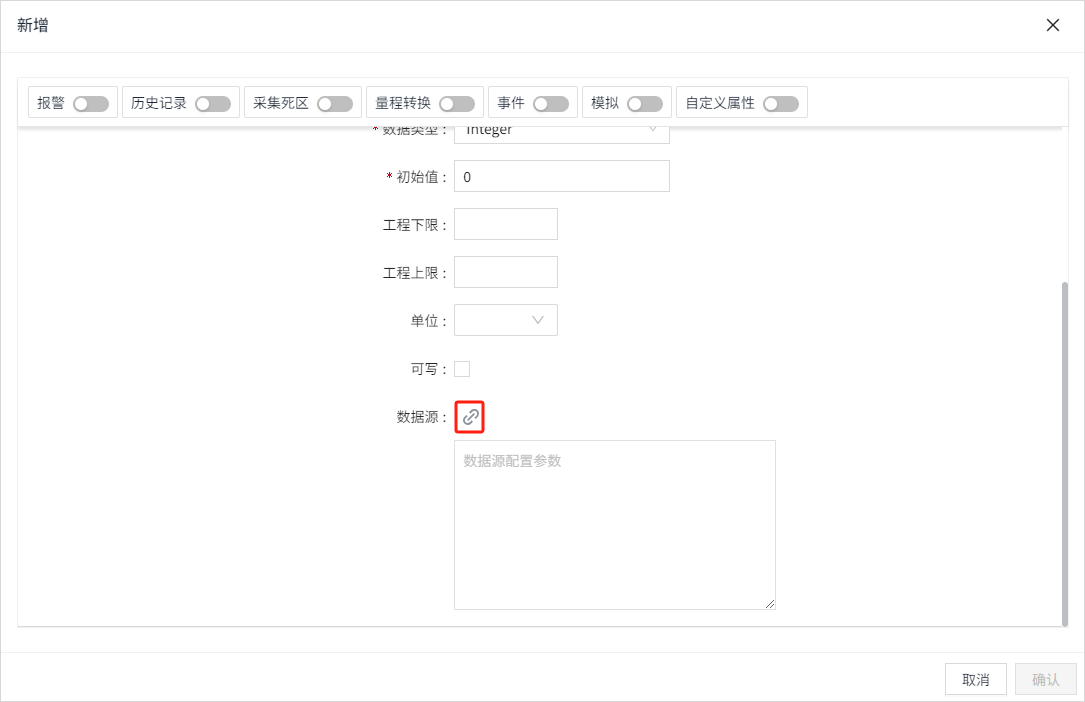

在I/O变量的新增和修改界面，点击数据源的绑定按钮, 弹出数据源绑定弹窗。

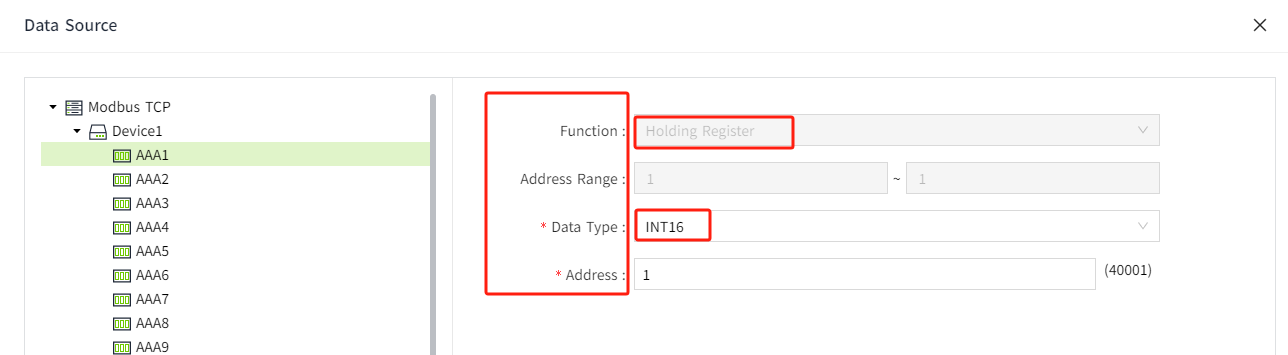

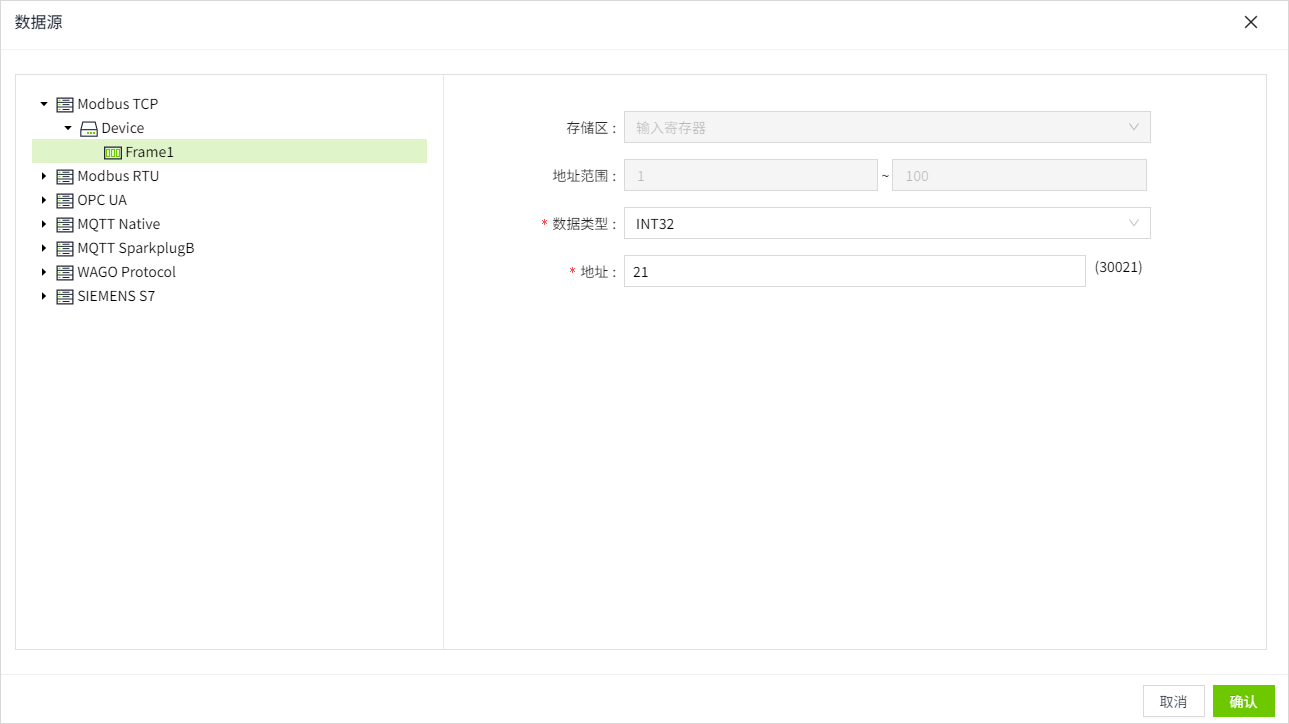

在弹窗中，选择一个设备，配置参数后，点击确认按钮，完成绑定。例如下图所示。

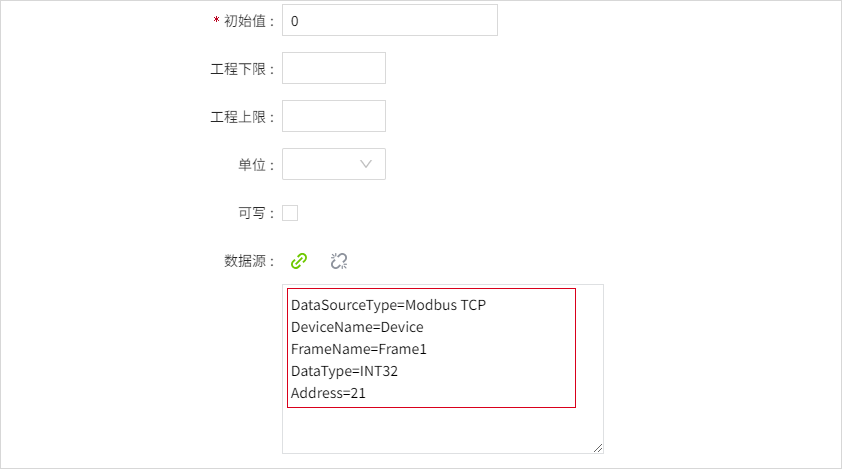

完成绑定后，在变量的新增和编辑窗口，可以看到具体的数据源路径信息，如下图红框所示：

说明：

1. 绑定到不同的数据源，会显示不同的数据源路径参数。

2. 数据源文本框中，=左侧表示参数名，=右侧表示参数值。可以修改参数值，不建议修改参数名，修改参数名将导致绑定路径失效。

3. 请确保数据源输入框中，=左右两侧的内容，与配置页面字段的大小写需一致，否则可能导致数据源绑定失败。建议不要修改=左侧的参数名。

示例如下：

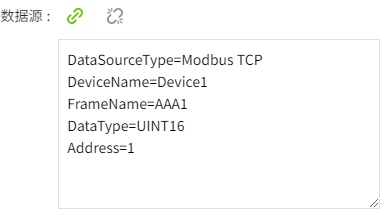

数据源参数字段：

配置页面字段：

数据源绑定路径参数¶

参数化绑定¶

在 模型 或者 实例 下创建的I/O变量才支持参数化绑定。在数据源文本框后面会显示设置按钮，从设置弹窗中选择需要替换的参数。

示例：¶

工厂有 10个电机，电机下具有相同的变量，唯一的区别是电机连接到不同的数据源。我们希望电机1连接到Device1, 电机2连接到Device2,...电机10连接到Device10。

批量创建设备请参考如下章节。

• 批量操作Modbus TCP设备
• 批量操作Modbus RTU设备
• 批量操作OPC UA设备
• 批量操作MQTT Native设备
• 批量操作MQTT SparkplugB设备
• 批量操作SIEMENS S7设备
• 批量操作WAGO Protocol设备
• 批量操作Camera设备

1. 在“设备”->Modbus TCP列表中批量创建10个modbus tcp设备，名称为Device1~Device10。只有DeviceName和Host不同，其他配置相同。

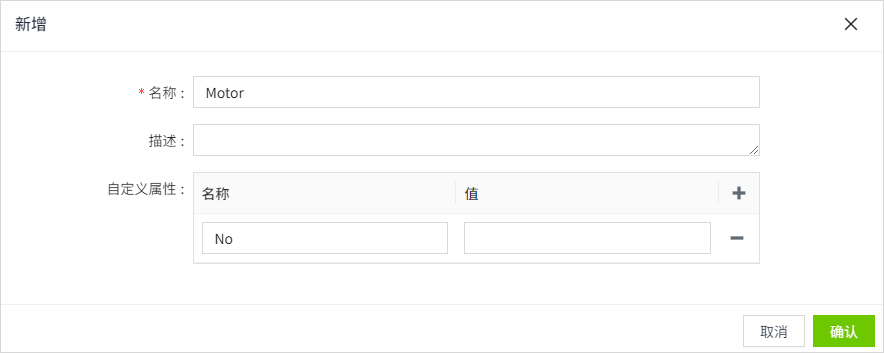

2. 在“模型”页签下，新建一个模型“Motor”，该模型包含1个自定义参数“No”,表示电机编号。

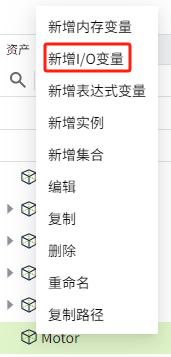

3. 鼠标右击该模型，创建I/O变量 “功率”。

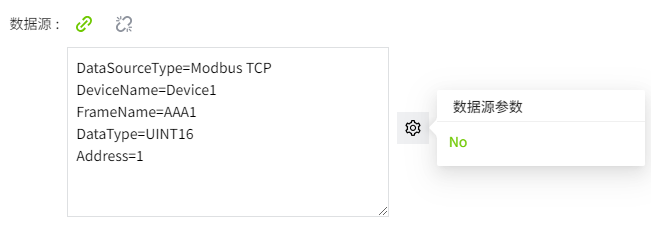

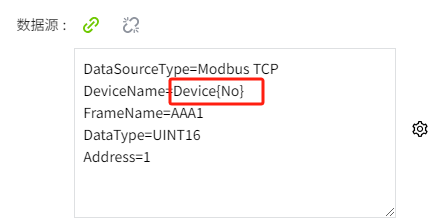

4. 为变量绑定一个数据源后点击数据源参数的设置按钮，显示变量所属模型“电机”的自定义参数列表。



   可以将参数值替换为模型的自定义属性，模型的自定义属性通过 {} 引用。在创建实例时使用自定义参数值替换路径中的参数。

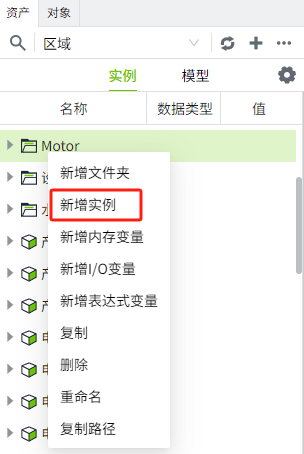

5. 变量创建完成后。切换到“实例”页签，创建一个名为Motor的文件夹，在文件夹下使用模型“Motor”添加实例。

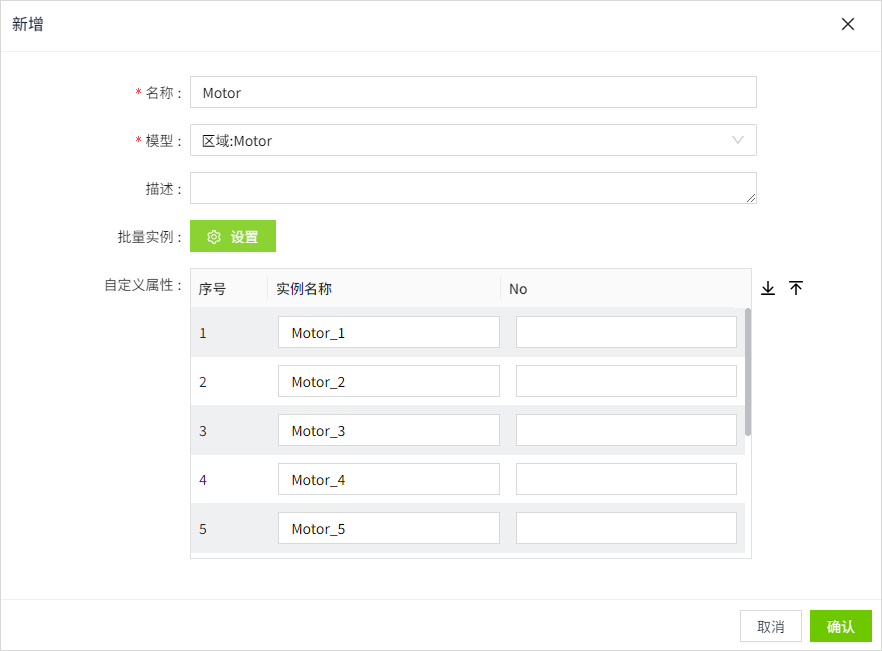

6. 在添加实例窗口，模型选择 Motor, 点击“批量实例”的设置按钮，“数量”设置10，“起始序号”设置为1。

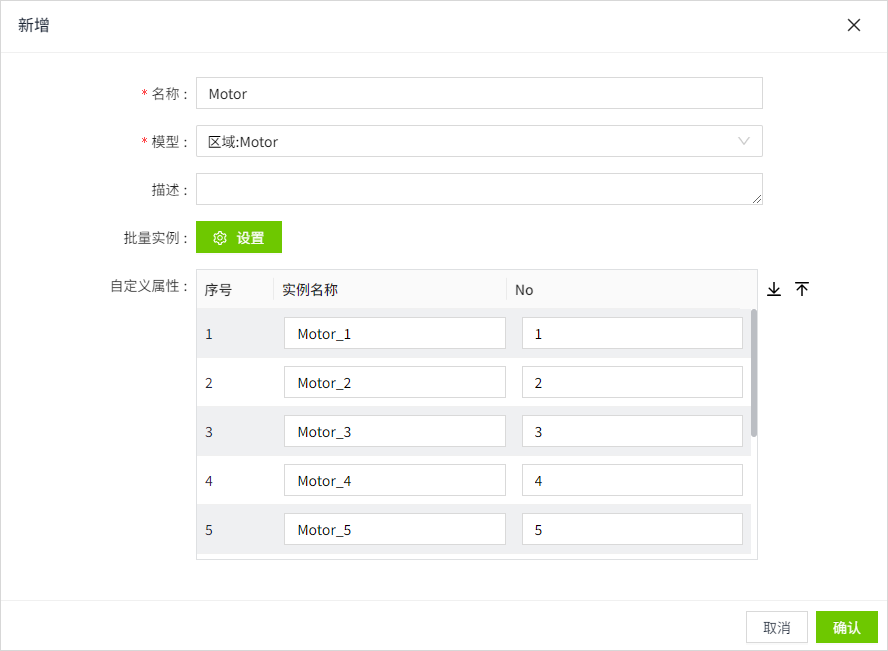

7. 接着我们为每个实例设置自定义参数No。我们将Motor_1绑定到Device1上，所有Motor_1的No值设置为1，依次类推。

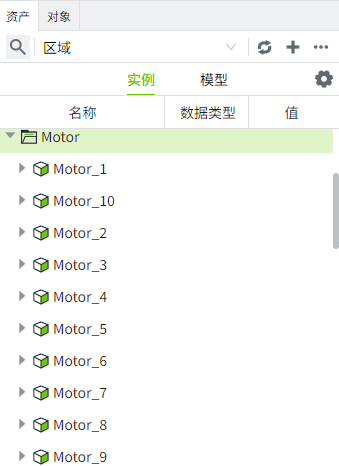

8. 设置完成，点击“确认”按钮，会在Motor目录下，生成10个实例。实例下包含相同的变量：功率。

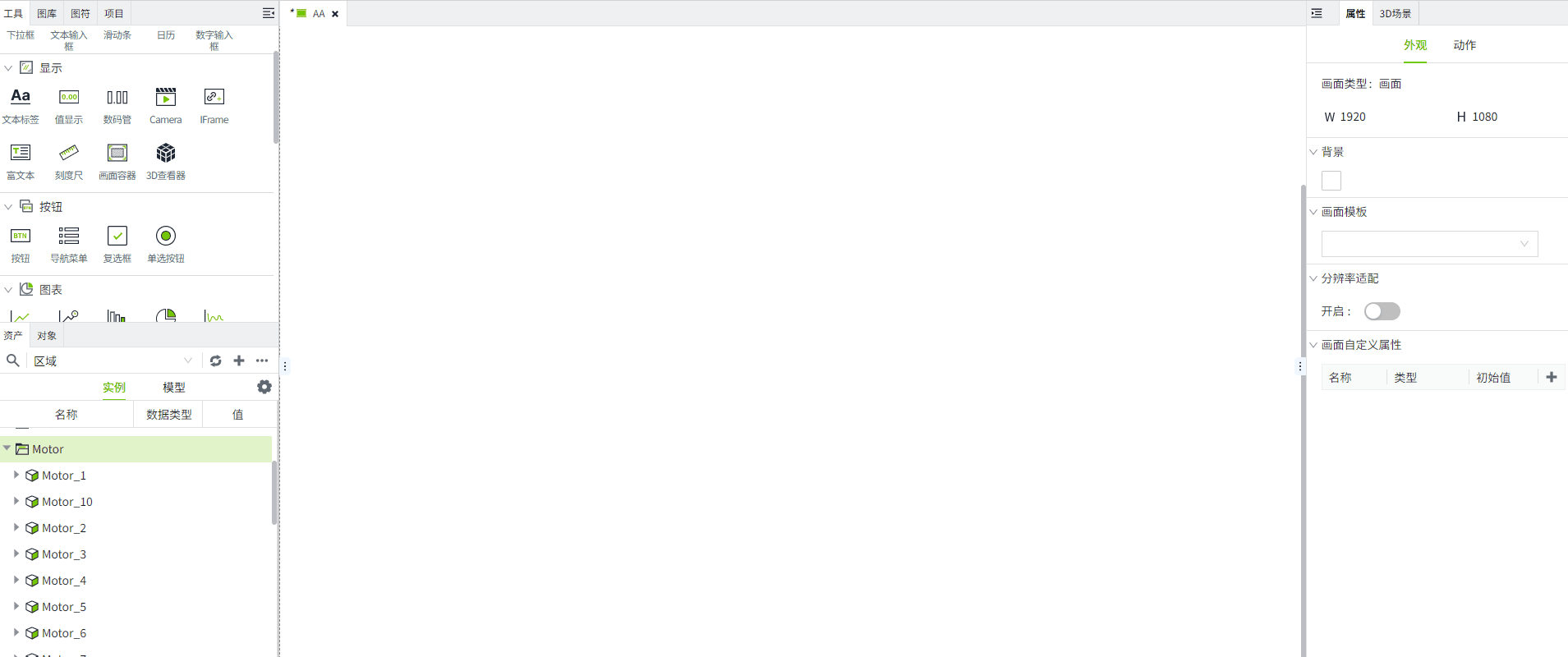

9. 可以通过文本控件，将文本内容绑定到变量的DataSource属性上，查看路径。



10. 最终实现了变量的批量绑定。电机1的所有变量绑定到Device1, 电机2的所有变量绑定到Device2,...电机10的所有变量绑定到Device10。
