质量位¶

质量位作为变量的一个属性，用于表示对变量值的置信度。通过质量位代码来反映变量的质量。

质量位代码由级别（“Good”、“Uncertain”、“Bad”、“Error”）和整数组成。如果一个值的质量不好，则通常不应信任该值。

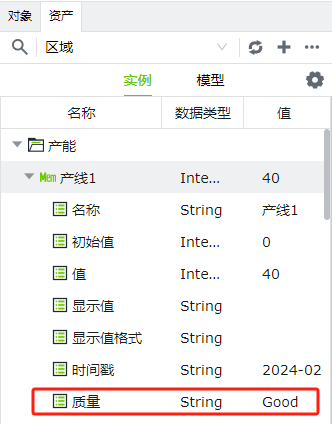

您可以在资产窗口中，找到您想查看的变量，将其展开，查看其质量。下图显示了一个质量位是Good的变量，这意味着变量当前值是可信的。

alt text

质量位代码¶

目前系统中设定4 个级别的质量位，分别是Good 、Bad 、Uncertain 和Error ，每一个级别都包含一系列的子代码，这些子代码将提供当前变量的更具体的质量信息。

系统对每个级别的质量位划分了不同代码区域，如下所示：

Good ： 100~199 。质量好，通常被认为时可靠的可信任的值。
Uncertain ： 200~299 。质量不确定，通常代表一个好值，但由于未收到新值而可靠性不能确定。
Bad ： 300~399 。质量差，值存在问题，但它是“预期”或公认的问题类型。例如，试用已过期或读取访问权限被明确拒绝。
Error ： 400~499 。错误质量，完全出乎意料的问题。例如，变量配置错误、类型错误等。

需要注意的是，并非范围内的每个值都有代码，空余的值用于未来扩展和添加新的代码。

Good	Code(100~199)	说明	示例
Good	100	一个通用的、符合被认为可靠标准的。	正常采集到的，质量位是好的值
Good_Initial	101	一个可被认为可靠的变量初始值。	变量创建后第一次推送的初始值
Uncertain	Code(200~299)	说明	示例
Uncertain	200	一个通用的、存在未指明的不确定性的值。目前仅适配OPC UA 驱动。	当前质量位代码对应OPC UA协议中的代码64 ，65 ，66，67
Uncertain_LastUsableValue	201	此变量的值对方已经停止更新，当前值应该被视为已经过时。目前仅适配OPC UA 驱动。	当前质量位代码对应OPC UA协议中的代码68 ，69 ，70 ，71
Uncertain_DataSubNormal	205	该值需要多个源数据才能生成，并且其良好源数少于所需的数量。目前仅适配OPC UA 驱动。	当前质量位代码对应OPC UA协议中的代码88 ，89 ，90 ，91
Uncertain_EngineeringUnitsExceeded	206	值已超出其配置的工程单位。目前仅适配OPC UA 驱动。	当前质量位代码对应OPC UA协议中的代码84 ，85 ，86 ，87
Bad	Code(300~399)	说明	示例
Bad	300	一个通用的、错误值的常规代码。目前仅适配OPC UA 驱动。	当前质量位代码对应OPC UA协议中的代码0 ，1 ，2 ，3 。
Bad_NotFound	310	请求的对象不存在。	变量已被删除，此时尝试去订阅该变量的值。
Bad_NotSupported	311	设备中的点位不支持绑定。	OPC Server中的节点不支持绑定和访问。
Bad_NotConnected	315	当前变量所需的驱动未连接或连接已关闭。	驱动未成功与设备连接或连接时发生错误；驱动被手动停止；驱动处于未启动状态。
Bad_OutofRange	320	当前变量的值超出工程上下限。	如果一个变量配置了工程上限或者下限，变量值超出上限或者下限范围时。
Error	Code(400~499)	说明	示例
Error	400	一个通用的、指示当前变量存在错误的代码。	错误不能使用其他Error 代码来说明时，则统一使用当前code 表示。
Error_Configuration	401	当前变量的配置存在错误。	变量绑定的设备不存在。
Error_Expression	402	生成此变量值的表达式执行错误。	表达式变量的表达式解析执行时发生任何错误。
Error_TypeConversion	405	接收到的值无法强制转换到变量设置的数据类型。	表达式数据类型转换失败；采集到的值类型与变量类型不一致且强转失败。
Error_Exception	410	变量获取值的过程中捕获到的异常。	驱动采集时发生的任何错误。
Error_InvalidPath	411	变量的路径或者路径语法错误。	表达式依赖的变量路径不合法(不满足命名规则) 。

控件显示质量位角标¶

如果控件上绑定了变量，则可以通过角标来呈现所绑定的值的质量位。仅质量为Bad 、Uncertain 和Error时才显示角标。

角标	质量
	Uncertain
	Bad
	Error

如果控件绑定了多个变量，并且这些变量存在多种质量的情况下，在控件的右上角仅显示质量级别最高的角标，将鼠标悬浮到角标上，可以显示完整的提示信息。如下图所示。

级别：Error>Bad>Uncertain

alt text
