报警¶

报警用于提醒和警示系统运行状态异常或超出预设范围。

WAGO SCADA 包含4种报警类别：

限值报警：如果变量值超过或低于配置中指定的值，则触发报警。
等值报警：如果变量值等于配置中指定的值，则触发报警。
变化率报警：在变化周期内，如果变量的值的变化率大于或等于配置中指定的值，则触发报警。
开关量报警：当布尔值发生变化时，则触发报警。

不同的数据类型可以设置不同类别的报警。

数据类型	限值报警	等值报警	变化率报警	开关量报警
I nteger	√	√	√	X
Double	√	√	√	X
B ool	X	X	X	√
S tring	X	√	X	X
D ateTime	X	X	X	X

如何启用¶

在变量的编辑弹窗中，顶部有报警的开关，开启后设置报警。

alt text

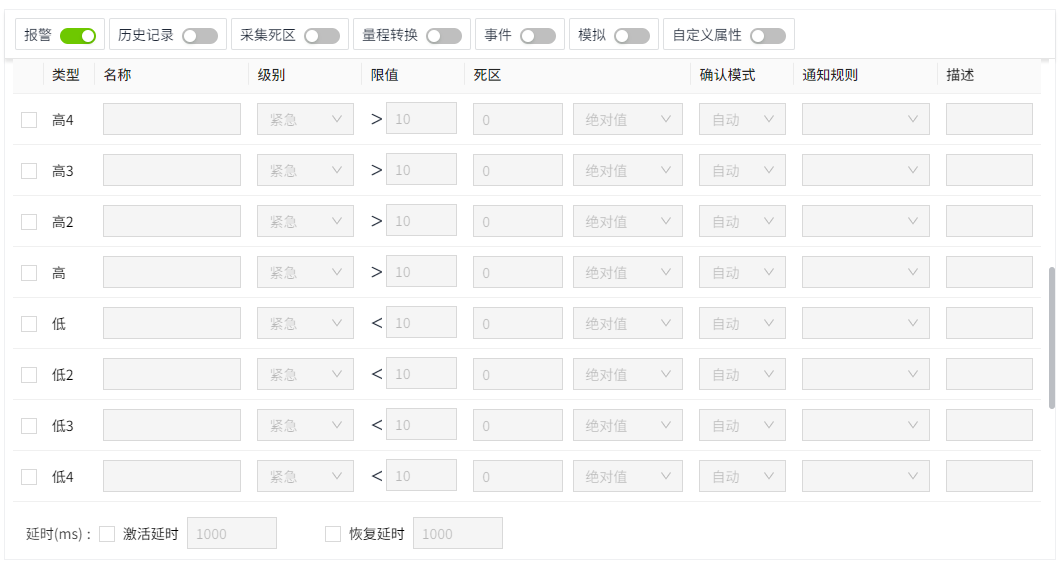

限值报警¶

alt text

支持 8 限报警。高 4 、高 3 、高 2 、高、低、低 2 、低 3 、低 4 。默认所有类型处于未勾选状态。勾选某一行后，该行处于可编辑状态。可以选择多个类型。

属性	描述
名称	必填，设置该条报警的名称。
级别	报警的级别。包含4种级别：紧急、高级、中级、低级。
限值	预设的一个值。当变量值高于或低于该值时，发生报警。
死区	预设的一个值。当设备或系统出现异常情况时，为避免频繁地发送报警信息而设置的一个范围。在这个范围内，即使变量值超出了预设的上限或下限，系统也不会立即触发报警，而是等待超过死区后再进行报警。
确认模式	设置报警的确认模式。包含：自动、手动（需确认）、手动（无需确认）。选择自动，当报警恢复时，系统自动进行确认；选择手动（需确认），不论报警恢复与否，都需要手动进行确认，并填写确认信息；选择手动（无需确认），不论报警恢复与否，都需要手动进行确认，无需填写确认信息。
通知规则	非必填。选择在“报警”->"报警通知"->“通知规则”列表中的数据。选择通知规则后，该条报警发生时，按照所选的通知规则给对应用户发送报警通知。
描述	非必填。对报警的描述。
区间包含模式	包含开和闭，默认选择闭。当选择闭时，在限值前面显示 >= ；当选择开时，在限值前面显示 > 。
激活延时	默认不勾选。用于设置等待多久后才判断当前值是否处于报警状态。单位ms。
恢复延时	默认不勾选。用于设置等待多久后才判断当前值是否处于恢复状态。单位ms。

说明：每个限值的报警单独判断。例如：一个变量值，既大于了高的限值，也大于高1的限值，则在报警控件中该变量在同一时刻会显示2条报警，一条类型为高，一条类型为高1。

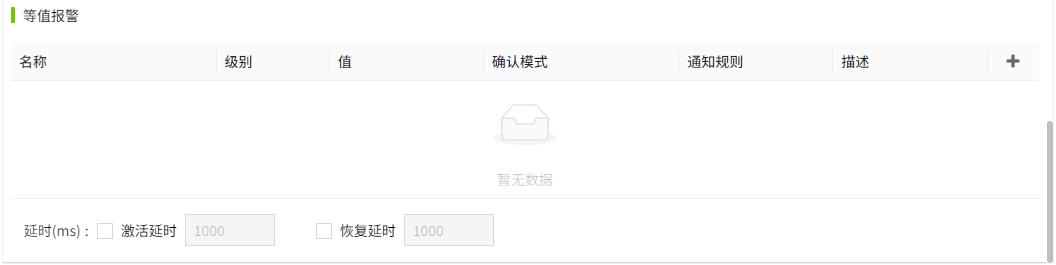

等值报警¶

alt text

点击添加按钮进行添加数据。可以添加多行。添加后需勾选该条配置，该配置才生效，点击删除按钮，删除该配置。

属性	描述
名称	必填，设置该条报警的名称。
级别	报警的级别。包含4种级别：紧急、高级、中级、低级。
值	当变量值等于该值时，触发报警。
确认模式	设置报警的确认模式。包含：自动、手动（需确认）、手动（无需确认）。选择自动，当报警恢复时，系统自动进行确认；选择手动（需确认），不论报警恢复与否，都需要手动进行确认，并填写确认信息；选择手动（无需确认），不论报警恢复与否，都需要手动进行确认，无需填写确认信息。
通知规则	非必填。选择在“报警”->"报警通知"->“通知规则”列表中的数据。选择通知规则后，该条报警发生时，按照所选的通知规则给对应用户发送报警通知。
描述	非必填。对报警的描述。
激活延时	默认不勾选。用于设置等待多久后才判断当前值是否处于报警状态。单位ms。
恢复延时	默认不勾选。用于设置等待多久后才判断当前值是否处于恢复状态。单位ms。

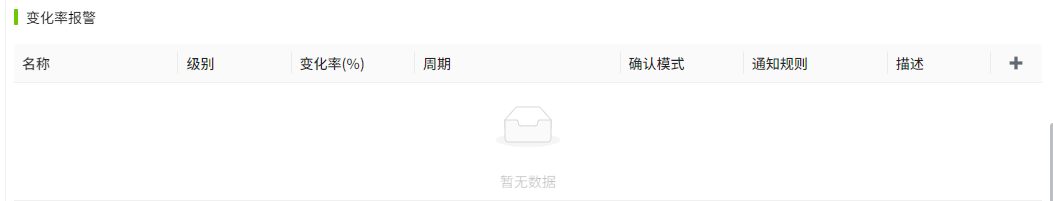

变化率报警¶

alt text

点击添加按钮进行添加数据。可以添加多行。添加后需勾选该条配置，该配置才生效，点击删除按钮，删除该配置。

属性	描述
名称	必填，设置该条报警的名称。
级别	报警的级别。包含4种级别：紧急、高级、中级、低级。
变化率	当变量值的变化率大于等于设置的变化率时，产生报警。变化率报警的计算公式如下： ((变量的当前值－变量上一次变化的值)×100×(周期值))/((变量本次变化的时间－变量上一次变化的时间)×(变量的最大值－变量的最小值)) 如果周期为秒，则该值为填写的周期值；如果周期为分，则该值为填写的周期值 *60 ； ( 变量本次变化的时间－变量上一次变化的时间 ) 的结果单位为秒。
确认模式	设置报警的确认模式。包含：自动、手动（需确认）、手动（无需确认）。选择自动，当报警恢复时，系统自动进行确认；选择手动（需确认），不论报警恢复与否，都需要手动进行确认，并填写确认信息；选择手动（无需确认），不论报警恢复与否，都需要手动进行确认，无需填写确认信息。
通知规则	非必填。选择在“报警”->"报警通知"->“通知规则”列表中的数据。选择通知规则后，该条报警发生时，按照所选的通知规则给对应用户发送报警通知。
描述	非必填。对报警的描述。
激活延时	默认不勾选。用于设置等待多久后才判断当前值是否处于报警状态。单位ms。
恢复延时	默认不勾选。用于设置等待多久后才判断当前值是否处于恢复状态。单位ms。

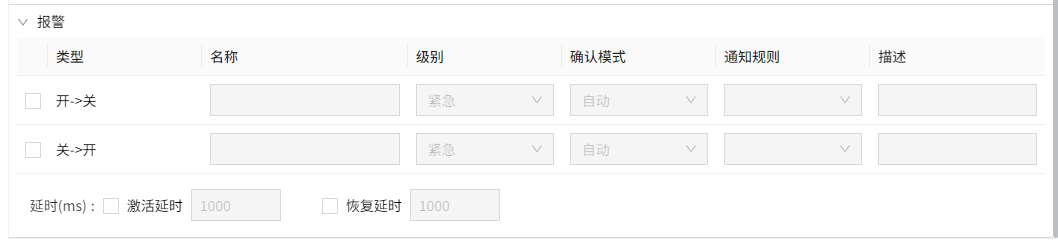

开关量报警¶

alt text

属性	描述
名称	必填，设置该条报警的名称。
级别	报警的级别。包含4 种级别：紧急、高级、中级、低级。
确认模式	设置报警的确认模式。包含：自动、手动（需确认）、手动（无需确认）。选择自动，当报警恢复时，系统自动进行确认；选择手动（需确认），不论报警恢复与否，都需要手动进行确认，并填写确认信息；选择手动（无需确认），不论报警恢复与否，都需要手动进行确认，无需填写确认信息。
通知规则	非必填。选择在“报警”->"报警通知"->“通知规则”列表中的数据。选择通知规则后，该条报警发生时，按照所选的通知规则给对应用户发送报警通知。
描述	非必填。对报警的描述。
激活延时	默认不勾选。用于设置等待多久后才判断当前值是否处于报警状态。单位ms。
恢复延时	默认不勾选。用于设置等待多久后才判断当前值是否处于恢复状态。单位ms。
