历史记录¶

在工业领域中，我们除了监控设备的实时状态外，经常需要记录设备的历史数据，例如设备的能耗，用来分析生产状态，以便优化生产效率。

在WAGO SCADA中，变量是用来接收设备值和下发指令的重要媒介, 为了使历史值的存储更加符合现实场景，且减少服务器硬件存储消耗，变量支持多种记录模式。

如何启用¶

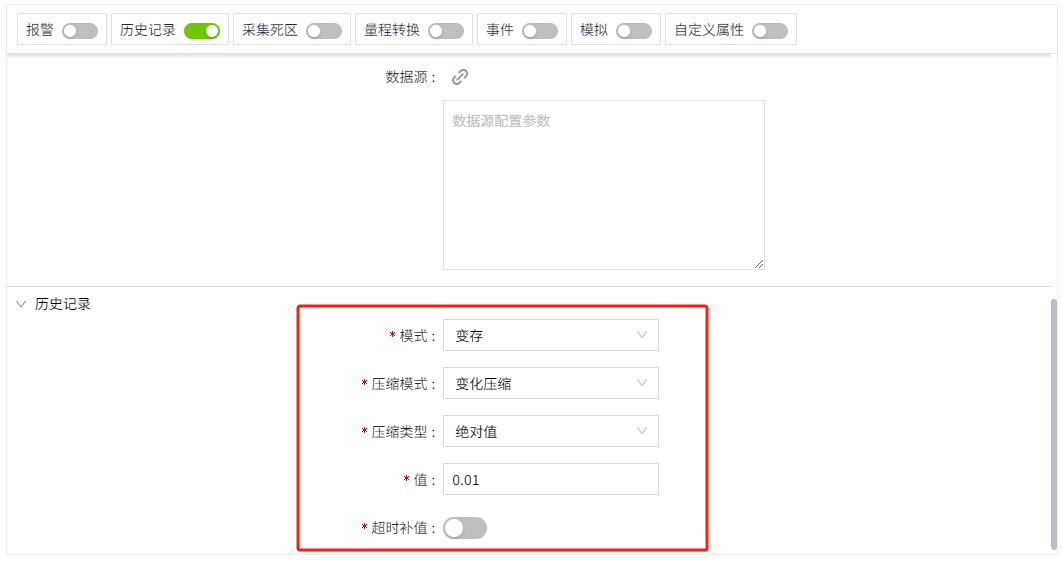

在变量的编辑弹窗中，顶部有 历史记录 的开关，开启后进行历史记录设置。

打开后，弹窗中会自动显示历史记录配置项，用户可以根据实际需求，对历史记录进行设置，设置完成后点击”确认“按钮即可。

配置	描述
模式	包含2种模式： - 变存：变量的值发生变化时进行存储。 - 周期存：按照设置的存储周期进行存储。 - 原始值：按照原始值进行存储。
压缩模式	只有 Integer 和 Double 型变量可配置，通过压缩规则，在满足生产需求的前提下，减少实际存储到数据库中数据的数量，以减少服务器硬盘负荷。 压缩模式分为两种： - 变化压缩：通过 压缩类型 和 值 来计算死区，用变量的上一笔存储值减去当前值，如果差值在死区范围之内，则不会存储。 - 斜率压缩：使用 值 来计算，多用于需要在图表类控件上观测历史值的变量。例如通过斜率压缩可以使趋势图展现的更加平滑。值 越大，平滑效果越明显，但压缩级别也会越高。
压缩类型	当压缩模式为变化压缩时可配置，分为两种：绝对值、百分比。
值	压缩规则计算时的基数。
存储周期	在模式为周期存时可配置，配合周期单位使用，例如周期设为“1”，周期单位设为“分”，则每过1分钟，取变量最新一笔值判断是否存储。
超时补值	是否开启超时补值。开启后需设置补值间隔。系统会判断该期间间内是否存储了新值，如果在此期间没有存储新值，则会将上一笔存储值用当前时间在数据库中再存储一次。
补值间隔	超时补值的时间间隔，和时间单位一起使用。

变化压缩计算规则¶

压缩类型为绝对值¶

|新值 -上一笔存储值| 是否大于 值，大于则存储，反之则忽略。

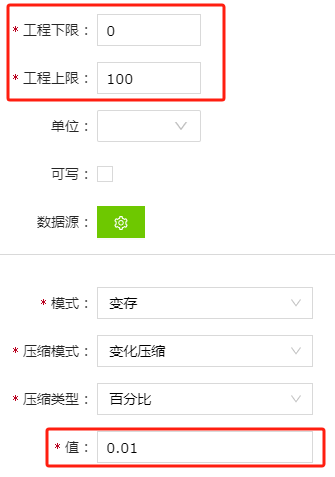

压缩类型为百分比¶

|新值-上一笔存储值| 是否大于 死区，大于则存储，反之则忽略。死区= 值 * (工程上限-工程下限) /100

斜率压缩计算规则¶

每次变量的值更改时，都会计算斜率上限和斜率下限值。这些斜率值存储在内存中，最终用于确定何时存储新值。使用的计算如下：

上坡率

(((新值  +  历史记录配置中的 值) -  上一笔存储值 ) /  (新值时间戳  -  上一笔值时间戳 ))

下坡率

(((新值  -  历史记录配置中的 值 ) -  上一笔存储值 ) /  (新值时间戳  -  上一笔值时间戳 ))

判断方式

该算法仅在以下条件下存储新值：

• 使用该方法时，系统始终将第一个值存储在变量上，因为后续值需要一个初始值来计算斜率。
• 如果新计算的上限斜率低于先前计算的下坡率值，系统将存储新值。
• 如果新计算的下坡大于先前计算的上坡率值，系统将存储新值。
• 当变量上的质量发生变化时，系统始终存储一个值。

如果未存储新值，系统会将新计算的坡度值与之前计算的值进行比较：

• 如果新的上坡率小于以前的上坡率，则新的上坡率将用于将来的比较。
• 如果新的较低坡度大于以前的较低坡度，则新的较低坡度将用于将来的比较。
