量程转换¶

在很多情况下，设备采集的数据并不能满足实际显示要求，例如我们需要采集一台电机的瞬时功率，采集的单位是W，而画面需要展示的瞬时功率单位是Kw，那么我们就可以通过量程转换，将采集值转化为目标值。

目前仅 I/O变量 支持量程转换，且数据类型需为Integer、Double或Bool。

如何启用¶

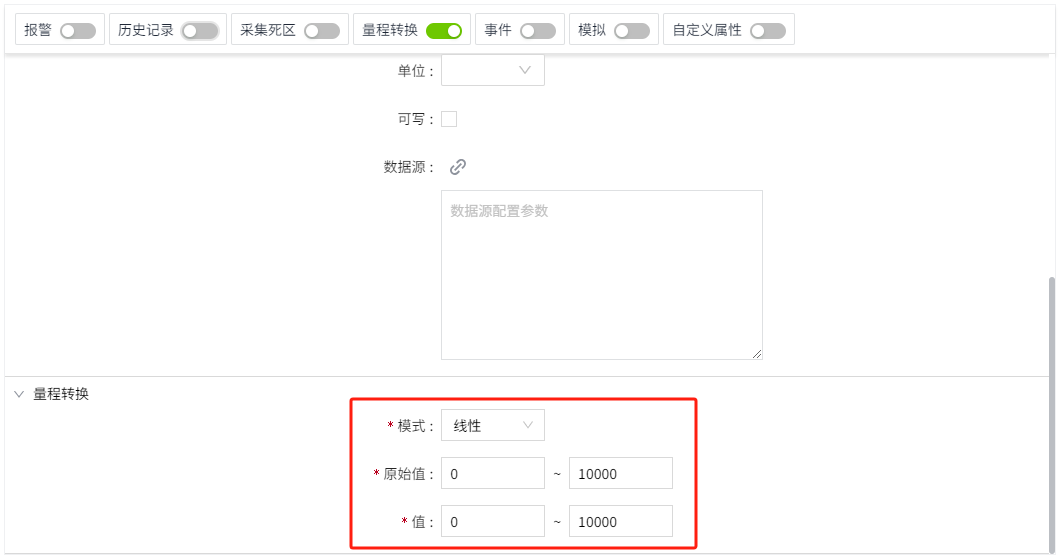

在变量的设置弹窗中，顶部有 量程转换 的开关，开启后设置量程转换的具体规则。

打开后，弹窗中会自动显示量程转换配置项，用户可以根据实际需求，对量程转换配置进行设置，设置完成后点击”确认“按钮即可。

配置	描述
模式	量程转换配置模式分为3种： - 线性：当变量的数据类型为Integer、Double时，显示该模式。 - 开平方：当变量的数据类型为Integer、Double时，显示该模式。 - 取反：当变量的数据类型为Bool时，显示该模式。
原始值	在模式为 线性 或 开平方 时可配置。
值	在模式为 线性 或 开平方 时可配置。

量程转换公式¶

线性¶

显示值 = 最小值 +（当前原始值 - 最小原始值） * （最大值 - 最小值） (最大原始值 - 最小原始值 )

开方¶

显示值 = 最小值 + √(当前原始值 - 最小原始值） * （最大值 - 最小值）\ √ (最大原始值 - 最小原始值 )

说明： √表示开平方

取反¶

• 当采集到的值为True时，实际显示值为False；
• 当采集到的值为False时，实际显示值为True。
