InfluxDB表结构¶
InflxuDB由于其与传统的关系型数据库结构不一致，所以其表结构的组成或概念也有所不同
Measurement结构 说明¶
在配置InlfuxDB的数据库连接并在历史库中使用后，当变量开启历史数据时，会向InflxuDB写入数据。SCADA系统内部会自动的创建相关 Measurement

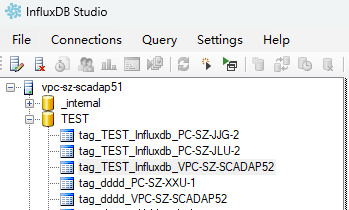

tag_{HistoryDatabaseName}_{NodeName}¶
变量历史库的Measurement名称以 tag_ 开头，其中HistoryDatabaseName 是该变量绑定的资产所配置历史库的历史库名称，NodeName是该历史数据产生的节点的节点名称
例如变量名称为 HistoryAsset:Device.record， 这个变量所绑定的资产名称是 HistoryAsset， 查看HistoryAsset所配置的历史库，这个历史库名称假设为 InfluxDbHisotry，SCADA系统的节点名称为 PC-SZ-JJG， 那么在InlfuxDb中 Measurement 的名称就是 tag_InfluxDbHisotry_PC-SZ-JJG
| 列名称 | 列类型 | 值类型 | 说明 |
|---|---|---|---|
| P | Tag | string | 变量名称 |
| T | Tag | string | 值类型的数字字符串 1: Integer 2: String 3: Double 4: Boolean 5: DateTime |
| Q | Field | Integer | 质量位 |
| IV | Field | Integer | 当T="1"时，该列存储对应值，否则为Null |
| DV | Field | float | 当T="3"时，该列存储对应值，否则为Null |
| BV | Field | boolean | 当T="4"时，该列存储对应值，否则为Null |
| BIV | Field | integer | 当T="4"时，该列存储对应值 true存1 false存0，否则为Null |
| DTV | Field | string | 当T="5"时，该列存储对应值 会将时间转换为UTC时间后，按照 yyyy-MM-ddTHH:mm:ss.fffZ格式化为字符串存入，否则为Null |
| SV | Field | string | 当T="2"时，该列存储对应值，否则为Null |
