关系型数据库表结构说明¶
SQLite、SQLServer、PostgreSQL、MySQL这4种传统关系型数据库共享同一套表结构定义
边历史库¶
变量历史库在数据库中至少使用3种不同的表
| 表名称 | 表说明 | 列引用 |
|---|---|---|
| ScadaProviderMapping | 历史数据来源节点和历史库名称的注册表，用于标识历史数据来源 | ScadaTagMapping.ProviderId = ScadaProviderMapping.Id ScadaTagHistory.ProviderId = ScadaProviderMapping.Id ScadaTagHistory_X_X_X.ProviderId = ScadaProviderMapping.Id |
| ScadaTagMapping | 历史数据变量和变量值类型注册表，用于注册变量和提供变量Id | ScadaTagHistory.TagId = ScadaTagMapping.Id ScadaTagHistory_X_X_X.TagId = ScadaTagMapping.Id |
| ScadaTagHistory | 此表存储原始变量历史数据，当历史库配置选择不分区时，数据存储到此表 | |

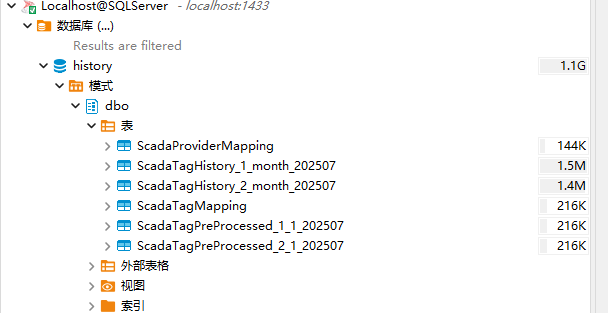

| ScadaTagHistory_{ProvideId}{PartitonSize}{DateKey} | 此表存储原始变量历史数据，当历史库配置选择分区时，数据存储到此表 将有多个表适合此格式，具体取决于 ProviderId 历史数据来源(ScadaProviderMapping.Id) PartitonSize 历史库分区大小(day、week、month、quarter、halfyear、year) DateKey 时间分区键(根据当前时间和分区大小计算出的分区键)，例如： Day: 历史数据产生日期的yyyyMMdd格式 20250731 Week: 历史数据产生日期是当前年的第几周 202512 Month: 历史数据产生日期的yyyyMM格式 202507 Quarter: 历史数据产生日期是当前年的第几季度 202503 HalfYear: 历史数据产生日期是当前年的第几个半年 202502 Year: 史数据产生日期的yyyy格式 2025 | |
| ScadaTagPreProcessed_{ProvideId}{WindowSize}{DateKey} | 此表存储着预处理数据，当历史库配置开启预处理时，会将原始数据按照预处理配置存储到此表中 将有多个表适合此格式，具体取决于 ProviderId 历史数据来源(ScadaProviderMapping.Id) WindowSize 预处理时间窗口(历史库配置) DateKey 时间分区键(根据原始数据时间按照yyyyMM分组) |
ScadaProviderMapping¶

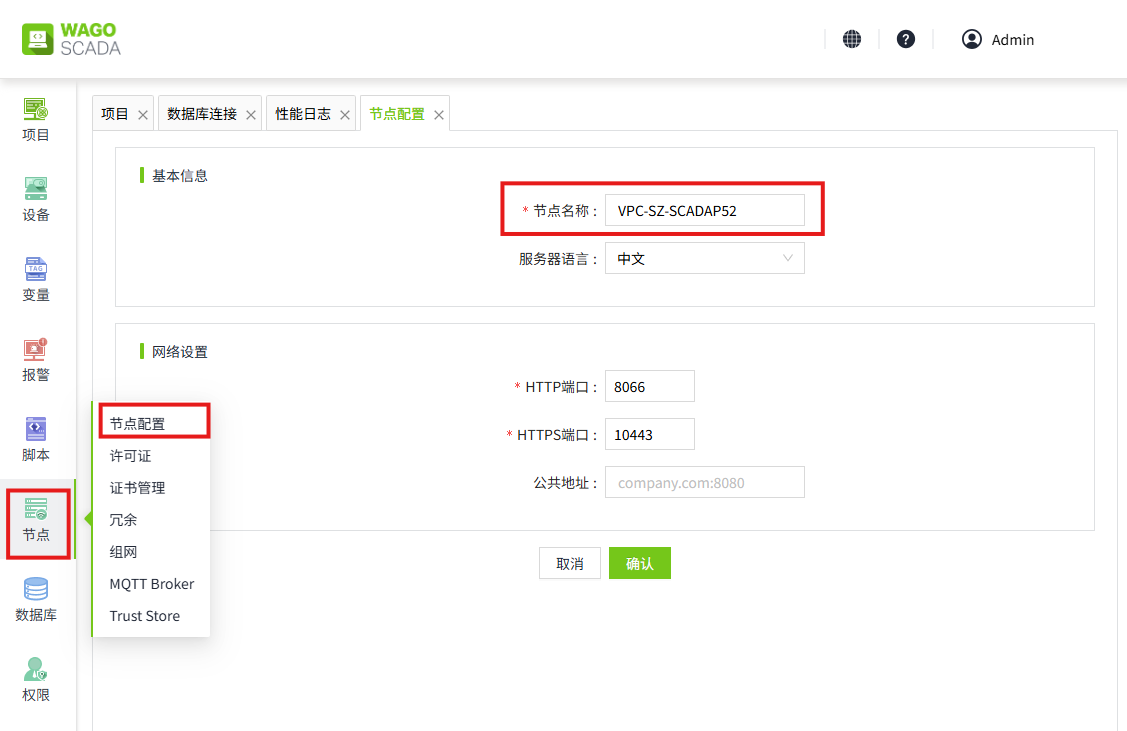

变量会绑定资产，资产会绑定历史库，历史库名称和当前历史数据来源的节点的节点名称构成了此表
历史数据来源节点的节点名称和历史库名称的注册表，用于标识历史数据来源。
| 列名称 | 数据类型 | 描述 |
|---|---|---|
| Id | BigInt | 自增 Id。被表 ScadaTagMapping、ScadaTagHistory、ScadaTagHistory_X_X_X 所引用 |
| Node | String | 数据来源节点的节点名称 |
| Provider | String | 资产绑定的历史库的历史库名称或报警历史库名称 |
ScadaTagMapping¶
历史数据变量和变量值类型注册表，用于注册变量和提供变量Id
| 列名称 | 数据类型 | 描述 |
|---|---|---|
| Id | BigInt | 自增 Id，被表 ScadaTagHistory、ScadaTagHistory_X_X_X 所引用 |
| Tag | String | 变量名称 |
| Type | TinyInt | 变量存储的数据类型 1: Integer 2: String 3: Double 4: Boolean 5: DateTime |
| ProviderId | BigInt | 来源 ScadaProviderMapping 的 Id |
| NormalizedName | String | 变量转中文拼音后的字符串 |
ScadaTagHistory Or ScadaTagHistory{ProvideId}{PartitonSize}_{DateKey}¶
存储原始变量历史数据
当历史库配置关闭分区时，数据存储到 ScadaTagHistory
当历史库配置开启分区时，数据存储到存储到 ScadaTagHistory{ProvideId}{PartitonSize}_{DateKey}
| 列名称 | 数据类型 | 描述 |
|---|---|---|
| TagId | BigInt | 来源 ScadaTagMapping 的 Id |
| ProviderId | BigInt | 来源 ScadaProviderMapping 的 Id |
| Quality | Int | 质量位 |
| IntegerVal | BigInt | 如果变量的数据类型是Integer，则保存变量的值，否则为Null |
| DoubleVal | Double | 如果变量的数据类型是Double，则保存变量的值，否则为Null |
| BoolVal | Boolean | 如果变量的数据类型是Boolean，则保存变量的值，否则为Null |
| StringVal | String | 如果变量的数据类型是String，则保存变量的值，否则为Null |
| DateTimeVal | DateTime | 如果变量的数据类型是DateTime，则保存变量的值，否则为Null |
| Timestamp | BigInt | 变量值记录时的时间戳(毫秒) |
ScadaTagPreProcessed_{ProvideId}{WindowSize}{DateKey}¶
当历史库开启预处理时，会对原始数据表 ScadaTagHistory Or ScadaTagHistory{ProvideId}{PartitonSize}_{DateKey}的原始数据进行预处理
根据预处理配置的时间窗口和时间，以及历史数据来源，创建对应的预处理表 ScadaTagPreProcessed{provideId}{WindowSize}_{DateKey}
| 列名称 | 数据类型 | 描述 |
|---|---|---|
| TagId | BigInt | 来源 ScadaTagMapping 的 Id |
| Category | Int | 采样类型 1: Min 2: Max 3: Avg(IntegerVal 列存储的是 Count，Double 列存储的是 Avg 值) 4: Last 5: First 7: Count 11: CountOn And CountOff(IntegerVal 列存储的是 CountOn 值，Double 列存储的是 CountOff 值) 12: DurationOn And DurationOff(IntegerVal 列存储的是 DurationOn 值，Double 列存储的是 DurationOff 值) |
| Timestamp | BigInt | 预处理数据对应时间 例如预处理时间为 2 分钟 那么 Tag 值存储时间除以 2*60*2000 取整，之后乘以 2*60*2000 得到的值 为 Timestame 值 例如预处理采样时间窗口为2分钟： 那么 2028-08-01 01:00:00 ~ 2028-08-01 01:02:00之间的原始数据统计的时间就是2028-08-01 01:00:00，然后转换为时间戳 |
| Quality | Int | 质量位 |
| IntegerVal | BigInt | - 如果变量的数据类型是Integer，则保存变量的值，否则为Null - 当采样类型为 Avg时，此列存储的时这个采样区间该变量原始数据的数量 - 当采样类型为 Count时，此列存储的时这个采样区间该变量原始数据的数量 - 当采样类型为 CountOn And CountOff时，此列存储的是CountOn的值 - 当采样类型为 DurationOn And DurationOff时，此列存储的是DurationOn的值 |
| DoubleVal | Double | - 如果变量的数据类型是Double，则保存变量的值，否则为Null - 当采样类型为 Avg时，此列存储的时这个采样区间该变量原始数据的平均值 - 当采样类型为 CountOn And CountOff时，此列存储的是CountOff的值 - 当采样类型为 DurationOn And DurationOff时，此列存储的是DurationOff的值 |
| BoolVal | Boolean | 如果变量的数据类型是4 Boolean，则保存变量的值，否则为Null |
| StringVal | String | 如果变量的数据类型是2 String，则保存变量的值，否则为Null |
| DateTimeVal | DateTime | 如果变量的数据类型是5 DateTime，则保存变量的值，否则为Null |
| CollectTimestamp | BigInt | 当前采样类型数据来源的记录时间(如无采用 Timestamp 相同值) |
说明¶
ProviderId¶
ScadaProviderMapping的主键Id，在ScadaTagHistory，ScadaTagMapping等表中表现为ProviderId
WindowSize¶
历史库配置的预处理时间窗口的值，表示预处理的采样周期
Datekey¶
根据历史数据的原始数据的时间，结合分区类型计算出的分区Key
| 分区类型 | 计算逻辑 |
|---|---|
| day | 历史数据变量值记录 UTC 时间 按 yyyyMMdd 格式化 例: 20241105 |
| week | 历史数据变量值记录 UTC 时间 按照星期一作为每周起始。从每年的 1 月 1 日开始计算周排序(排序索引从 1 开始) 例: 202445 |
| month | 历史数据变量值记录 UTC 时间 yyyyMM 例: 202411 |
| quarter | 历史数据变量值记录 UTC 时间 按 yyyy格式化 例: 20244 |
| halfyear | 历史数据变量值记录 UTC 时间 按 yyyy{上半年 1，下半年 2}格式化 例: 20242 |
| year | 历史数据变量值记录 UTC 时间 按 yyyy 格式化 例: 2024 |
