MQTT Native¶
WAGO SCADA中的MQTT Native驱动程序基于MQTT协议设计和开发，支持满足MQTT协议的报文信息传输。同时系统自带一个MQTT Broker，支持用户通过系统提供的账户和密码连接，并通过MQTT Native驱动进行数据通信。
驱动连接到MQTT Broker¶
-
在“设备”->“MQTT Native”页面，点击“新增组”按钮。
组：组是用于组织设备的一种方式，通过将设备组织成组，可以更方便地进行管理和操作。
-

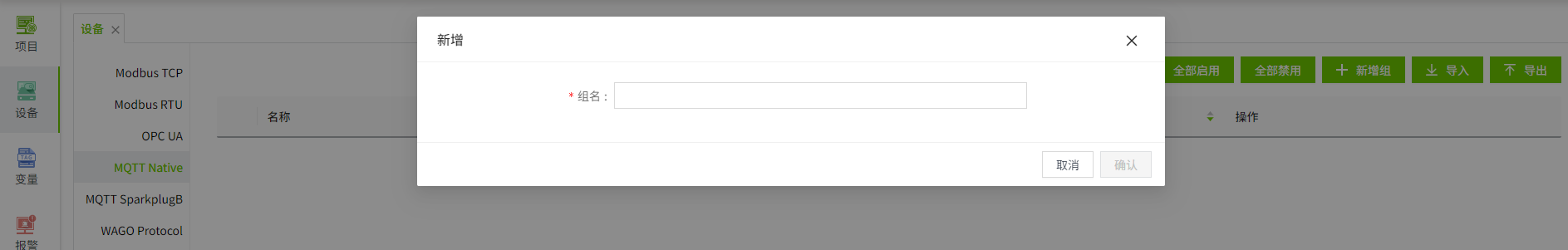

在新增页面中输入 组名。
-

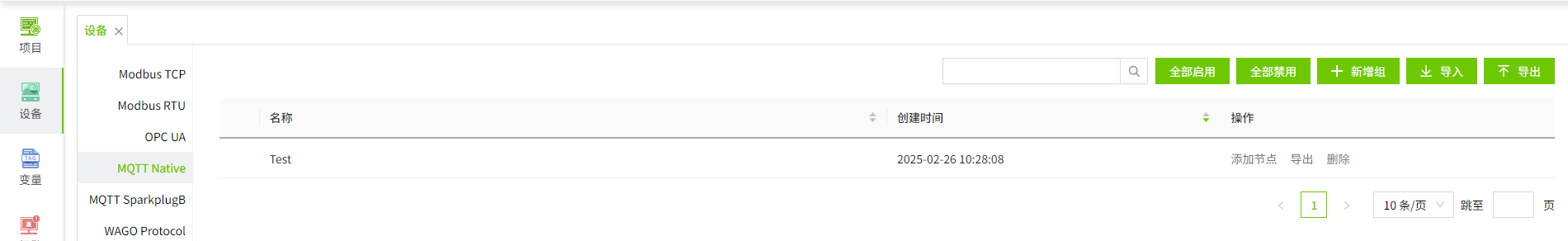

点击“确认”按钮。此时该条数据将显示在MQTT Native的设备列表页面。
-

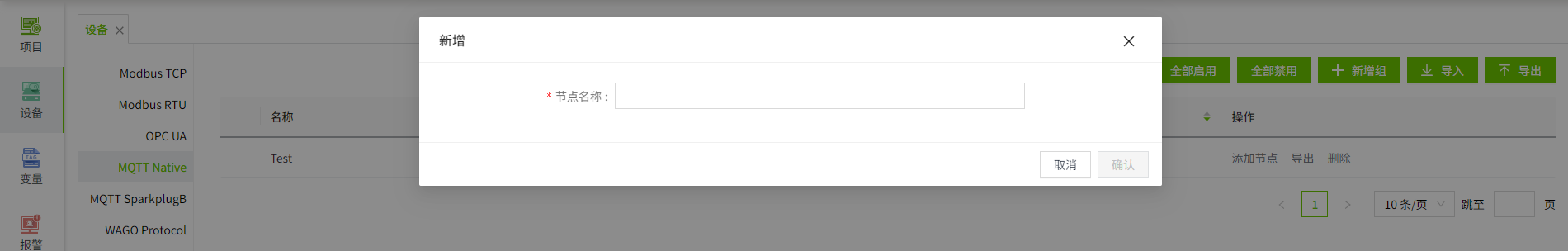

在操作一栏中点击“添加节点”，输入节点名称，为当前组添加一个新的节点。
节点：节点代表具体设备的实体，具有唯一标识符，用于区分各个设备。
a. 点击“确认”按钮。此时该条数据将显示在当前组的节点列表页面。
-

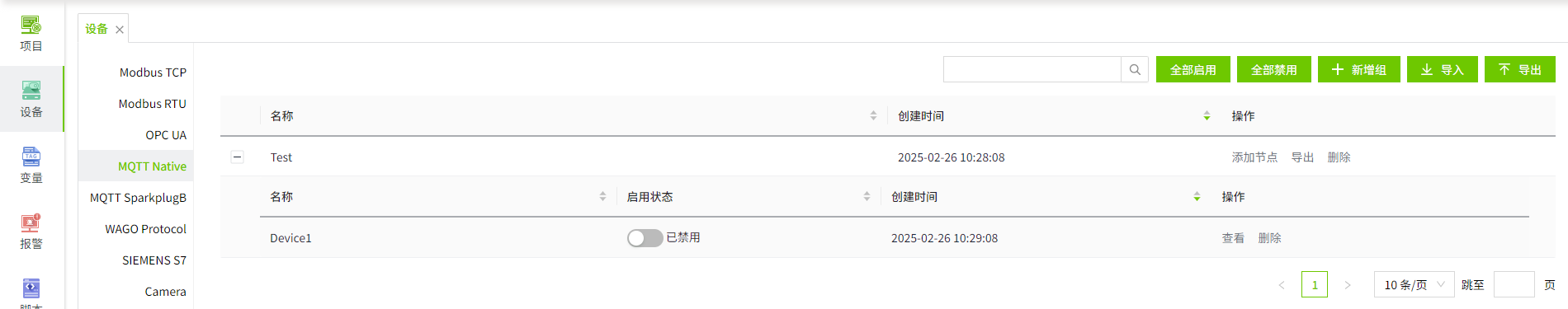

在启用状态一栏点击启用按钮，启用该节点。
配置字段
名称 描述 组名称 驱动的组名称，在驱动列表中唯一。 节点名称 组的某个节点名称，在组中唯一。 用户名 用于与某节点连接的账号，系统自动生成，不可修改。 密码 用于与某节点连接的密码，系统自动生成，支持重置。
注意事项¶
-
节点列表中，启用状态 表示设备是否已被启用，未启用的设备不会进行连接，启用的设备会尝试进行连接。
-
全部启用 和 全部禁用，是对列表中的所有数据进行启用或禁用。
-
请妥善保管用户名和密码信息，避免泄露给未授权人员，如果发生泄露，请及时重置密码。
连接MQTT Broker¶
在使用 MQTT Native 驱动程序之前，您需要先连接到系统的 MQTT Broker。请按照以下步骤进行连接：
-
获取账户和密码：点击节点的“查看”按钮，可以看到系统提供的用户名和密码。
-
配置客户端：在您的应用程序或设备中，配置 MQTT 客户端以连接到系统的 MQTT Broker：
- Broker 地址：填写系统 MQTT Broker 的地址。
- Broker 端口：填写系统 MQTT Broker 的端口号。默认为 1884。
- 客户端 ID：填写一个唯一的客户端标识符，用于在 MQTT Broker 上标识您的连接。
- 用户名和密码：使用您获取到的账户和密码。
-
连接到 MQTT Broker：使用 MQTT 客户端，在应用程序或设备中连接到系统的 MQTT Broker。确认连接成功后，便可以开始使用配置的客户端与MQTT Native驱动程序进行设备数据的传输。
发布和订阅设备数据¶
MQTT Native驱动基于MQTT协议设计和开发，接入驱动的MQTT客户端发送的报文Topic需要遵循如下结构：
主题：Topic
wsV1.0/group_name/message_type/node_name/[device_name]
| 元素 | 描述 |
|---|---|
| ws1.0 | 根元素，为固定内容。 |
| group_name | 此元素是对客户端的逻辑分组标识，对应系统中的**组名称** ，它可以按照逻辑或者实际使用要求进行分组，比如区分A/B 车间、a/b 产线等。此元素可以是任意合法的字符串，但不能包含特殊字符，比如*/+# 等，并且内容尽可能短。 |
| message_type | 此元素说明该如何处理payload 信息。 系统定义如下message_type ： 1. NBIRTH – 设备测点信息，可初始化某Node 下所有设备信息和测点信息 2. NDATA – 测点数据，发送某设备下测点数据 3. NCMD – 测点命令，回写某设备下测点数据 |
| node_name | 此元素是客户端唯一标志，对应系统中的 节点名称 。此元素可以是任意合法的字符串，但不能包含特殊字符，比如 */+# 等，并且尽可能短。 |
| device_name | [可选] 此元素是设备的唯一标识，它可以是任意关联到节点的物理或逻辑设备。此元素是可选的，客户端可通过此元素将消息发送给指定设备。不同节点下的device_name 可以重复，且可以是任意合法字符，但不能包含特殊字符，比如*/+# 等，并且尽可能短。 |
message_type详细解释
-
NBIRTH – 传输设备配置信息
Topic ：wsV1.0/group_name/NBIRTH/node_name
当成功接入 SCADA 后，客户端可以通过此 Topic 将当前 node_name 下的所有设备配置信息和测点配置信息推送给系统。
-
NDATA – 传输测点数据
Topic ：wsV1.0/group_name/NDATA/node_name/[device_name]
当成功推送测点配置信息后，客户端可以通过此 Topic 将测点数据推送给系统。
-
NCMD – 回传测点数据
Topic ：wsV1.0/group_name/NCMD/node_name/device_name
当客户端需要并且允许某些测点可以接收来自系统下发的值时，客户端可通过订阅此 Topic 来接收数据。
payload结构
-
Topic ：wsV1.0/group_name/NBIRTH/node_name
payload结构
属性 类型 描述 DeviceName String 设备名称 Tags 集合 测点信息 Name String 测点名称 Description String 测点描述 Address ulong 测点地址/别名 ** **DataType integer 测点数据类型 Name 可以是测点的名称，也可以是测点的路径。当需要对测点进行分组归类的时候，可以按照以下格式，如：“Name”:“first/second/testTag” ，即可将testTag测点归属于second目录，同时second归属于first目录。
DataType 集合如下
值 类型 说明 0 Unknown 未知的数据类型 1 Int8 8位有符号整数 2 Int16 16位有符号整数 3 Int32 32位有符号整数 4 Int64 64位有符号整数 5 UInt8 8位无符号整数 6 UInt16 16位无符号整数 7 UInt32 32位无符号整数 8 UInt64 64位无符号整数 9 Float 单精度浮点数 10 Double 双精度浮点数 11 Boolean 布尔值 12 String 字符串 13 DateTime 日期 报文示例：
[ { "DeviceName": "Device1", "Tags": [ { "Name": "Temp", "Description": "Temperature", "Address": 1, "Value": 35, "DataType": 1 }, { "Name": "Voltage", "Description": "Voltage", "Address": 2, "Value": 10, "DataType": 1 } ] }, { "DeviceName": "Device2", "Tags": [ { "Name": "Temp", "Description": "Temperature", "Address": 1, "Value": 35, "DataType": 1 }, { "Name": "FolderA/Items/TagA", "Description": "TagA", "Address": 2, "Value": 35, "DataType": 1 } ] } ] -
Topic ：wsV1.0/group_name/NDATA/node_name/[device_name]
payload结构
属性 类型 描述 Name string 测点的名称/ 路径 Value string 测点值 Timestamp int 测点时间戳 报文示例：
{ "Tags": [ { "Name": "Temp", "Value": 45, "Timestamp": 1687858118 }, { "Name": "Voltage", "Value": 10, "Timestamp": 1687858118 } ] }考虑到节约带宽和提高传输性能，所有测点的时间戳可以单独用一个属性表示，优先使用测点的 Timestamp ，若测点不存在 Timestamp ，则使用顶层对象的 Timestamp， 以下是一个例子：
-
Topic ：wsV1.0/group_name/NCMD/node_name/device_name
payload结构：
属性 类型 描述 Name string 测点的名称/ 路径 Value string 测点值 报文示例：
与变量绑定¶
将变量与客户端测点进行绑定。
-

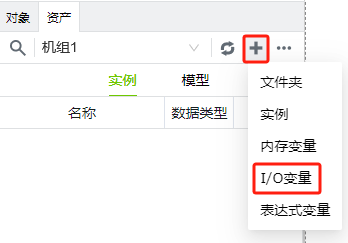

创建一个I/O变量。
-

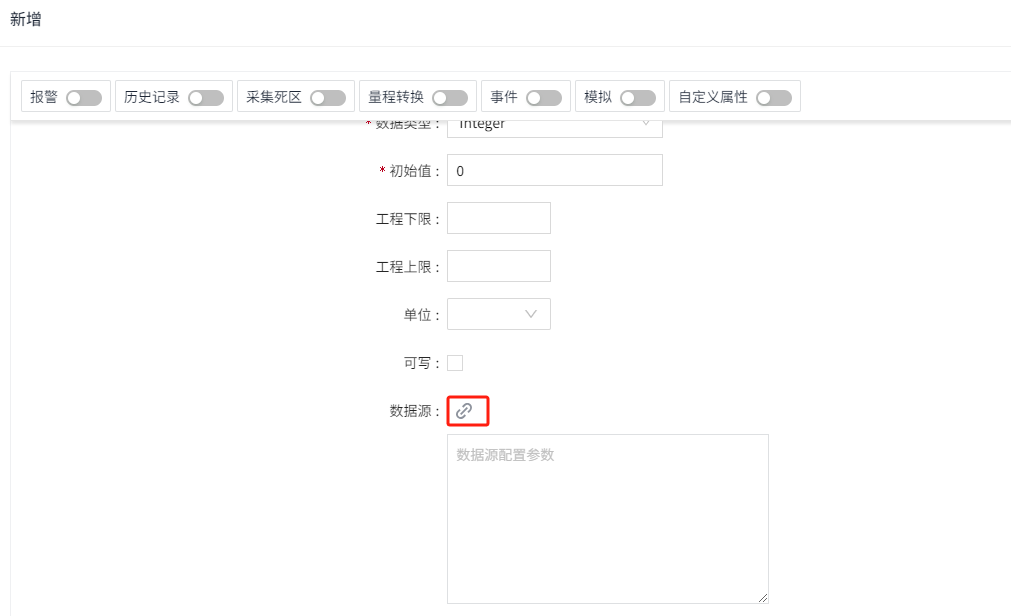

在变量的编辑界面，点击数据源的 设置 按钮。
-

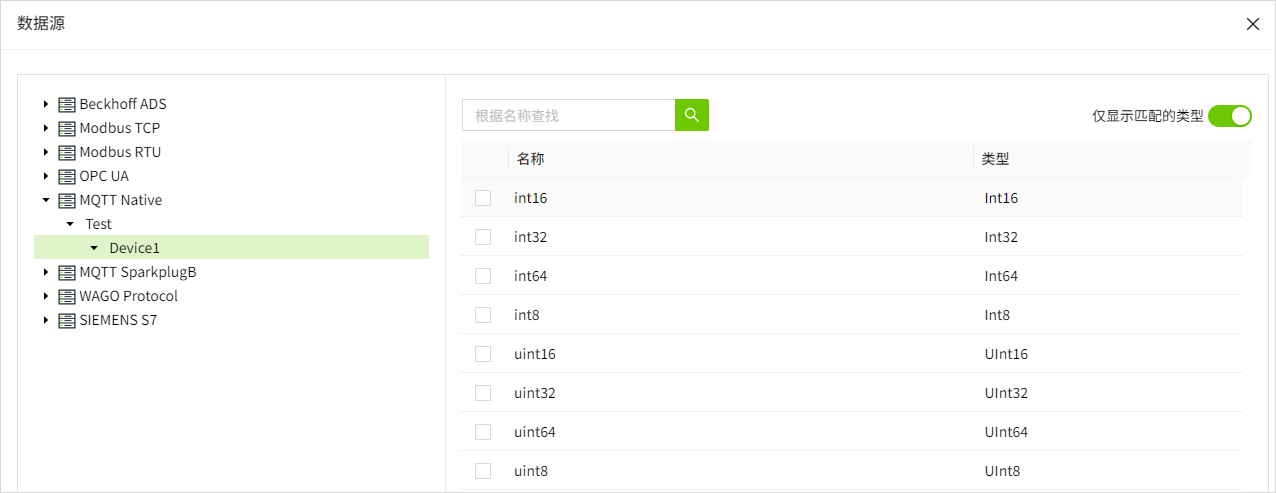

选择需要绑定的组、节点、设备和目录，并勾选数据类型匹配的测点。
-
点击“确认”按钮，完成配置。
