SIEMENS S7¶

WAGO SCADA中的西门子驱动程序支持与 S7 设备的基本连接。目前，WAGO SCADA具有适用于以下西门子 PLC 的驱动程序：

S7-300
S7-400
S7-1200
S7-1500

连接到 SIEMENS 设备¶

在“设备”->“SIEMENS S7”页面，点击“新增”按钮。
在新增页面，保留所有默认值，并在以下字段中输入如下信息（说明：以下数据仅为示例，请根据实际情况填写）。

设备名称：西门子1200

型号：S7-1200

地址：输入设备的 IP 地址，例如 100.10.4.12

端口：102

机架号：0

槽号：2

频率：1000

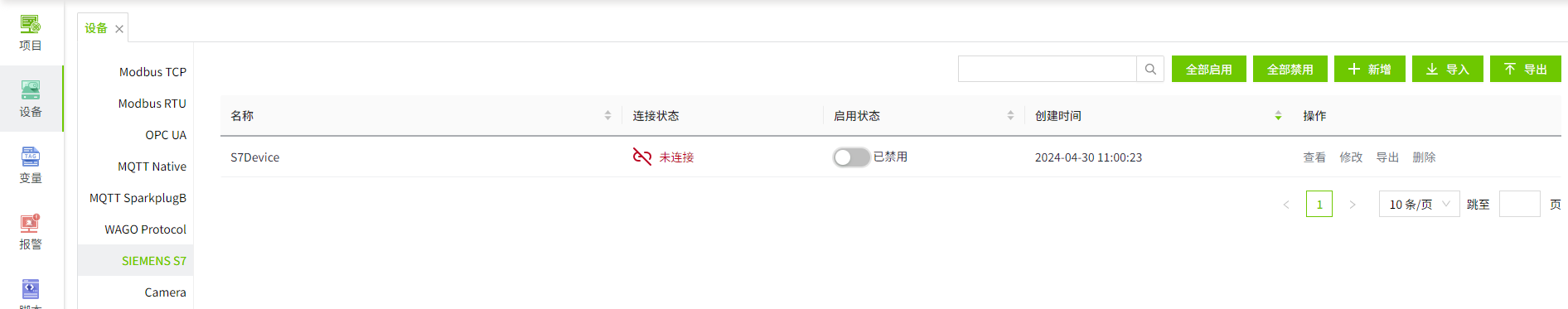

单击“确认”按钮。此时该条数据将显示在SIEMENS S7的设备列表页面。状态一栏，仅表示驱动程序的启停状态，并不代表和设备的真正连接状态。

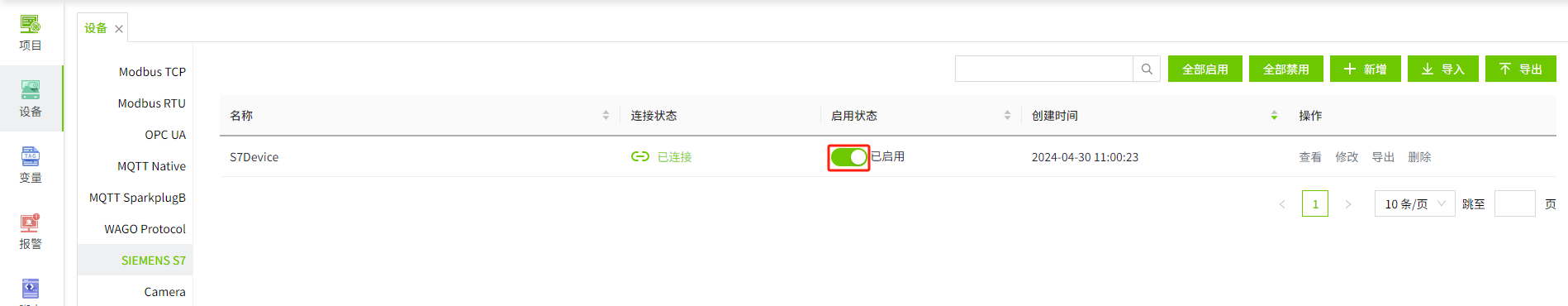

在启用状态一栏点击启用按钮，启用该设备。

配置字段

名称	描述
设备名称	设备连接的名称。
型号	设备的型号。包括S7-300、S7-400、S7-1200、S7-1500。
地址	设备的域名或 IP 地址。
端口	连接到设备时要使用的端口。
机架号	设备所在的机架编号。
槽号	分配给 CPU 的插槽编号。
频率	数据采集的频率，单位毫秒。
连接超时	连接的超时时间，单位毫秒。
读数据超时	读取数据的超时时间，单位毫秒。
写数据超时	写入数据的超时时间，单位毫秒。

注意事项¶

设备列表中，启用状态 表示设备是否已被启用，未启用的设备不会进行连接，启用的设备会尝试进行连接；连接状态 表示设备是否已成功与系统建立通信连接。
全部启用 和 全部禁用，是对列表中的所有数据进行启用或禁用。
暂不支持相同IP下多个设备共享连接。
对于Bool变量不支持按位写，每次写值覆盖之前的字节。
对于S7-1200和S7-1500，必须进行以下注意事项和配置更改：

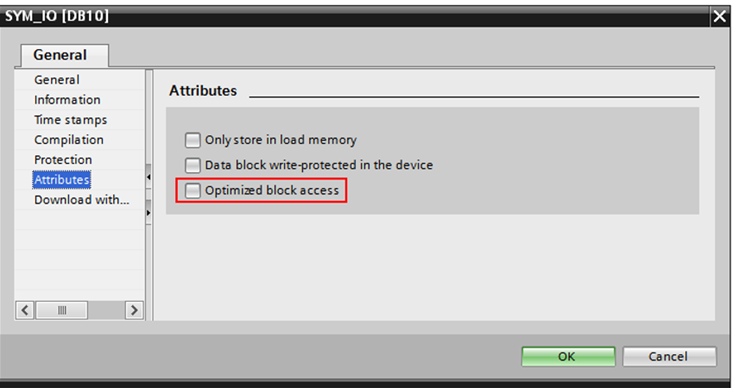

- 必须关闭优化块访问。

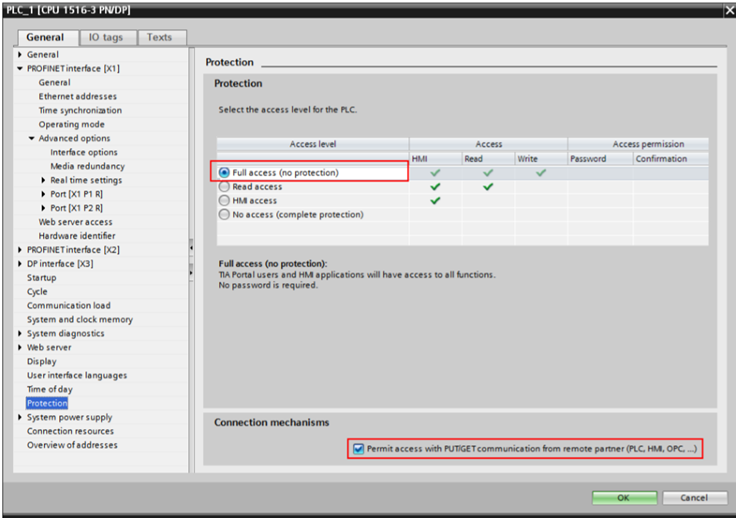

- 访问级别必须为“完全”且“连接机制”必须允许GET/PUT。
- 只能访问Global DB。
- 定时器（TM）和计数器（CT）区域不支持读取和写入。

和变量绑定¶

将变量和西门子PLC中的数据进行绑定。

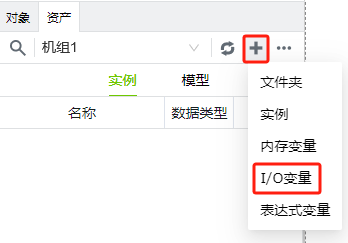

创建一个I/O变量。

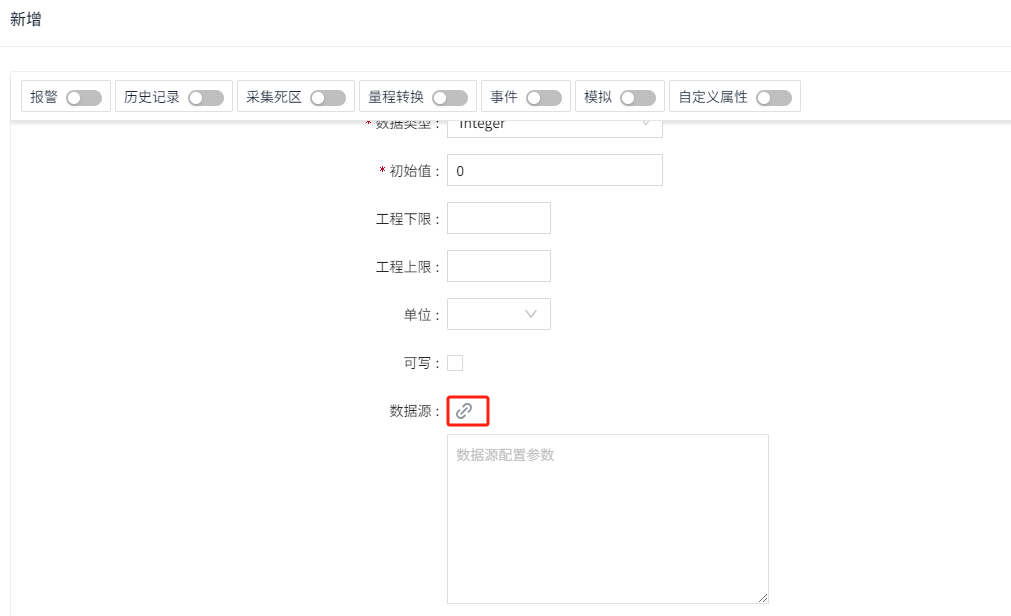

在变量的编辑界面，点击数据源的设置按钮。

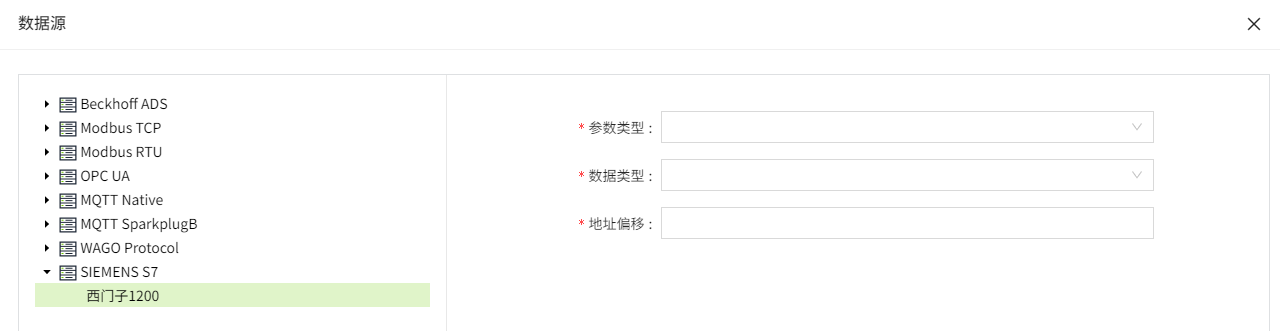

在弹出的数据源窗口中，选择已创建的西门子设备，并在以下字段中输入如下信息（说明：以下数据仅为示例，请根据实际情况填写）。

参数类型：DB

DB数据块号：2

数据类型：Int

地址偏移：4
点击“确认”按钮，完成设置。

配置字段

参数类型
名称	描述
I	输入
Q	输出
M	标志
DB	数据块
支持的数据类型
名称	描述
Byte	当变量的数据类型为Integer 时，才显示该数据类型。
Word	当变量的数据类型为Integer 时，才显示该数据类型。
LWord	当变量的数据类型为Integer 时，才显示该数据类型。
DWord	当变量的数据类型为Integer 时，才显示该数据类型。
Int	当变量的数据类型为Integer 时，才显示该数据类型。
SInt	当变量的数据类型为Integer 时，才显示该数据类型。
USInt	当变量的数据类型为Integer 时，才显示该数据类型。
UInt	当变量的数据类型为Integer 时，才显示该数据类型。
UDI nt	当变量的数据类型为Integer 时，才显示该数据类型。
DI nt	当变量的数据类型为Integer 时，才显示该数据类型。
Real	当变量的数据类型为Double 时，才显示该数据类型。
LReal	当变量的数据类型为Double 时，才显示该数据类型。注意：由于 Siemens 设备的限制，仅以下型号支持此数据类型： - S7-1200 - S7-1500
Bool	当变量的数据类型为Bool 时，才显示该数据类型。
Char	当变量的数据类型为String 时，才显示该数据类型。
String	当变量的数据类型为String 时，才显示该数据类型。
Date	当变量的数据类型为DateTime 时，才显示该数据类型。
地址偏移	读写的起始地址。
位偏移	当变量的数据类型为Bool 时，才显示该字段。该偏移量始终被视为一个字节。
