WAGO Protocol¶

WAGO SCADA中的WAGO Protocol驱动支持与WAGO PLC的基本连接。系统自带一个MQTT Broker，支持用户通过系统提供的账户和密码连接，并通过WAGO Protocol驱动进行数据通信。

支持WAGO Protocol 1.5.0版本。

驱动连接到WAGO Protocol¶

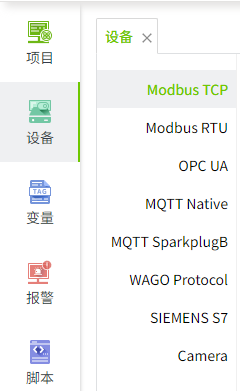

在“设备”->“WAGO Protocol”页面，点击“新增”按钮。
在新增页面中输入 设备名称。

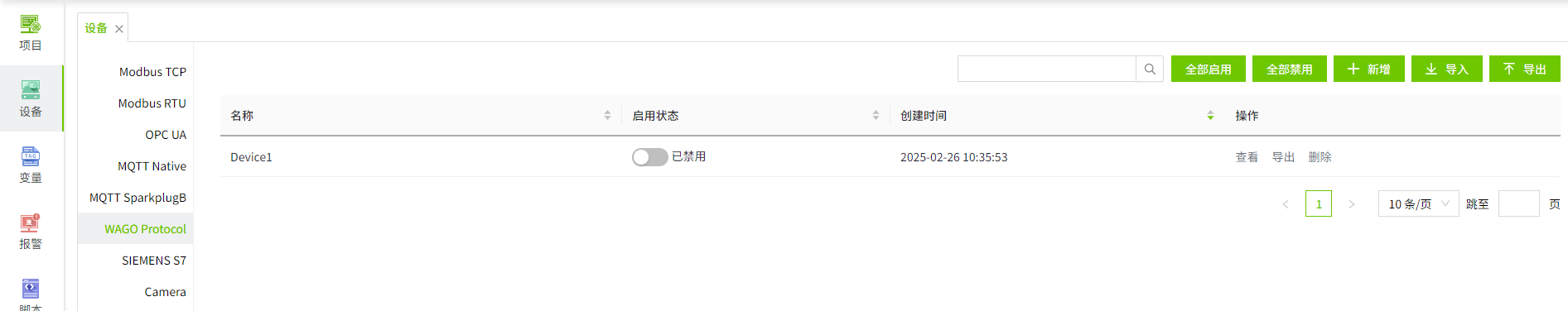

点击 “确认” 按钮。此时该条数据将显示在WAGO Protocol的设备列表页面。请注意状态一栏，仅表示驱动程序的启停状态，并不代表和设备的真正连接状态。

配置字段¶

名称	描述
设备名称	设备名称，在设备列表中唯一。
用户名	用于与某设备连接的账号，系统自动生成，不可修改。
密码	用于与某设备连接的密码，系统自动生成，支持重置。

注意事项¶

请妥善保管用户名和密码信息，避免泄露给未授权人员，如果发生泄露，请及时重置密码。
全部启用 和 全部禁用，是对列表中的所有数据进行启用或禁用。

连接到系统MQTT Broker¶

在使用WAGO Protocol驱动之前，您需要先连接上MQTT Borker。请按照以下步骤进行连接：

获取账户和密码：点击设备的"查看"按钮，可以看到系统提供的用户名和密码。

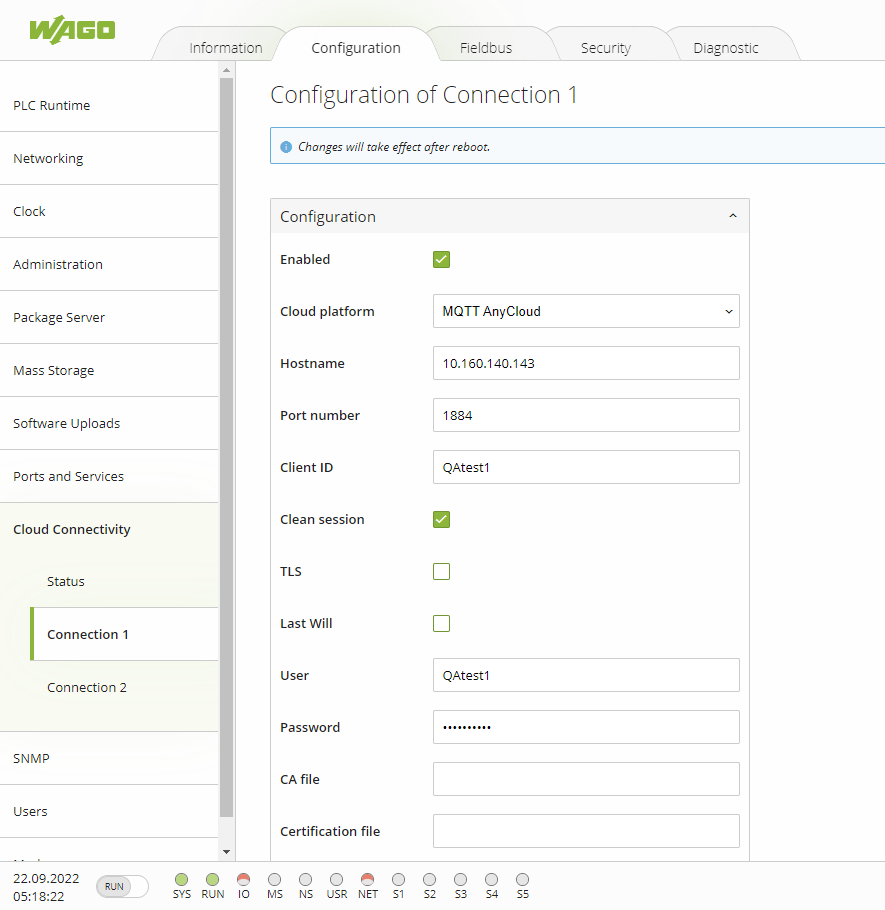

配置Cloud Connectivity
- 使用网络浏览器打开您WAGO设备的WBM（Web-based Management，基于Web的管理工具）。
- 输入 Username 和 Password，以便在PFC上进行身份验证。点击 Submit。
- 在 Configuration 下选择 Cloud Connectivity 菜单项，点击 Connection1。
- 在右侧的配置中，勾选 Enabled，启用当前连接。
- 从 Cloud platform 下拉列表中选择 MQTT AnyCloud。
- 在 Hostname 字段中输入您的WAGO SCADA程序发布的IP地址。
- 在 Port 字段中输入1884。
- 在 Client ID 中输入设备标识，需和上述WAGO Protocol设备列表中新增的设备名称保持一致，用于在 MQTT Server 上标识您的连接。
- 勾选 Clean session，启用清除会话。
- 在 User 中输入连接MQTT Server的用户名，使用上述WAGO Protocol设备列表中新增的设备信息中的用户名。
- 在 Password 输入输入连接MQTT Server的密码，使用上述WAGO Protocol设备列表中新增的设备信息中的密码。
- 在 Data protocol 下拉列表中选择WAGO Protocol 1.5。
- 点击 Submit，并重启设备。
- 稍等片刻后在WBM的 Cloud Connectivity 下检查连接状态，Cloud connection则会显示connected。
注意：请不要勾选 Use Compression，因为这会导致WAGO Protocol驱动无法正常处理数据；另外对于上述列表中其他未提及的字段，虽然勾选这些项目不会影响WAGO SCADA的功能使用，但WAGO SCADA尚未实现相应的功能。
连接到 MQTT Server：确认连接成功后，便可以开始使用配置的客户端与WAGO Protocol驱动进行设备数据的传输。

启用TLS安全连接¶

WAGO SCADA程序支持与WAGO PLC设备通过TLS协议建立安全连接。

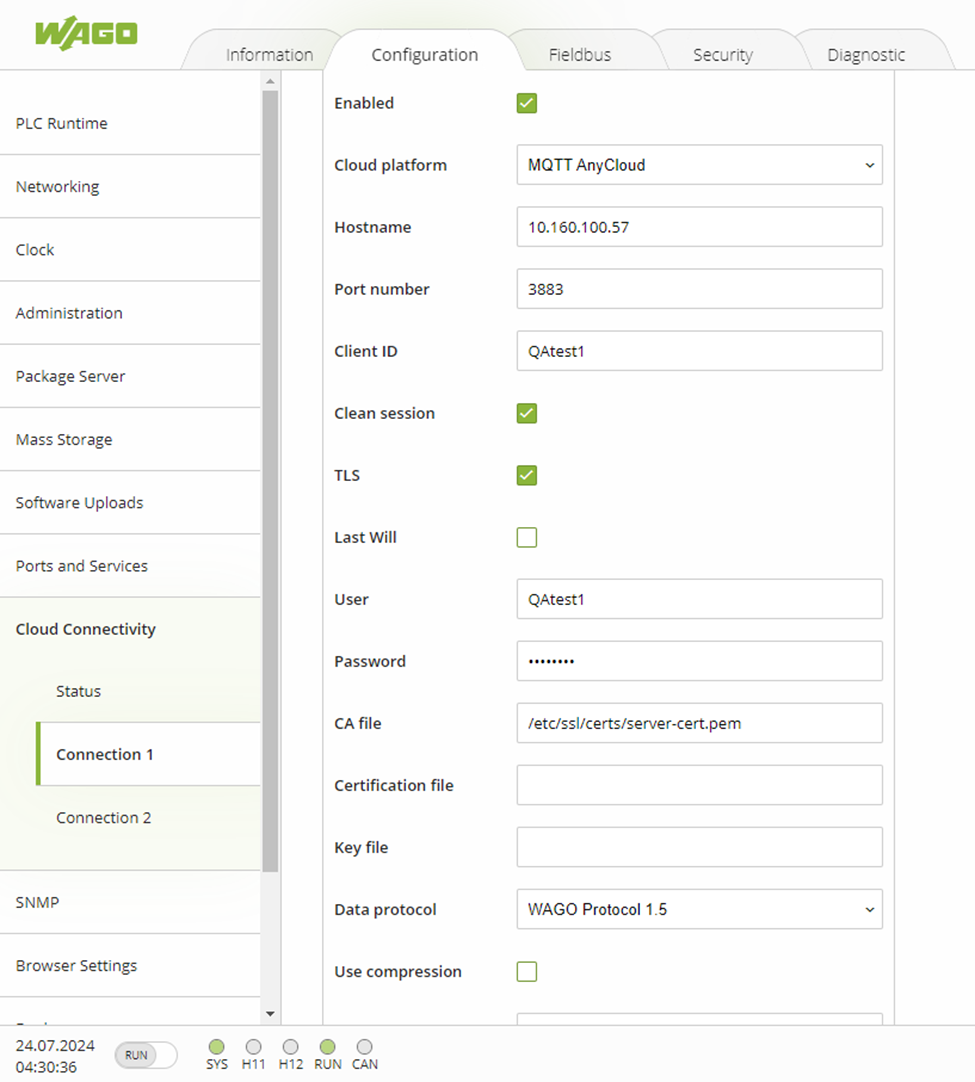

配置客户端：修改WAGO PLC设备配置页面的连接配置。

Port number：修改为3883。
TLS：选择开启。
CA File：填写路径，/etc/ssl/certs/ server-cert.pem。
获取服务器证书：登录到 PLC 系统并执行命令 openssl s_client -connect [server IP] :3883 -showcerts /dev/null |openssl x509 -outform PEM > /etc/ssl/certs/server-cert.pem * 将 [server IP] 替换成 WAGO SCADA 所部署的服务器 IP

alt text

发布和订阅设备数据¶

参考 WAGO Messaging Protocol 协议,官方文档 https://www.wago.com.cn/cn/d/15719。

与变量绑定¶

将变量与客户端测点进行绑定。

创建一个I/O变量。

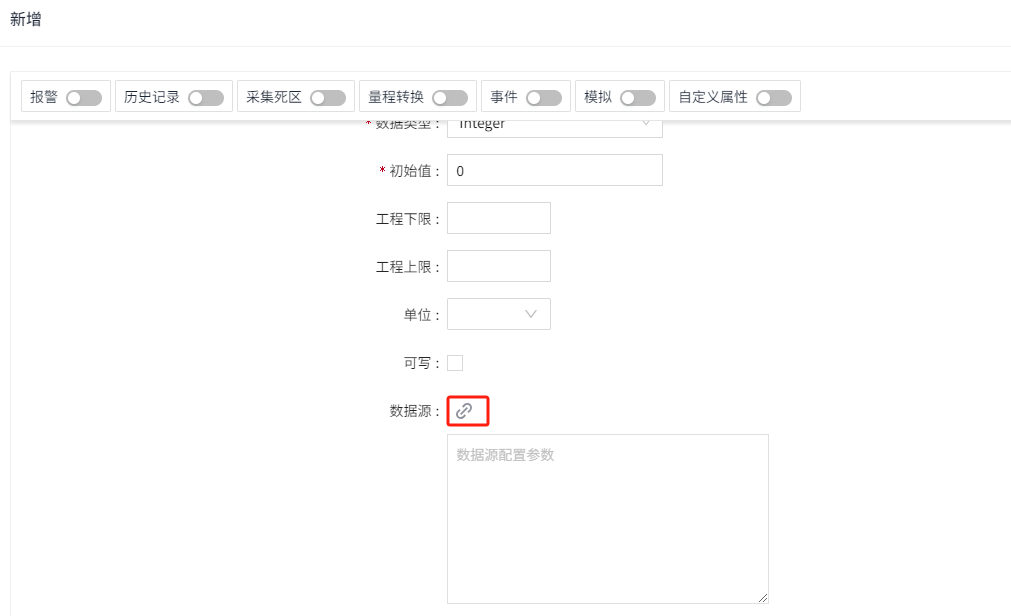

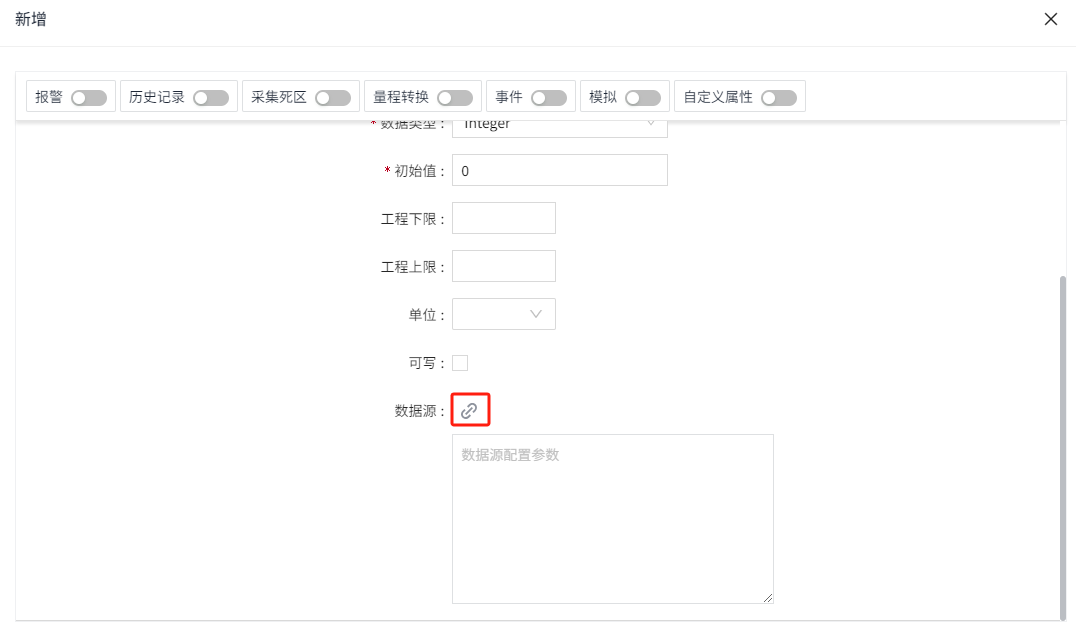

在变量的编辑界面，点击数据源的设置按钮。

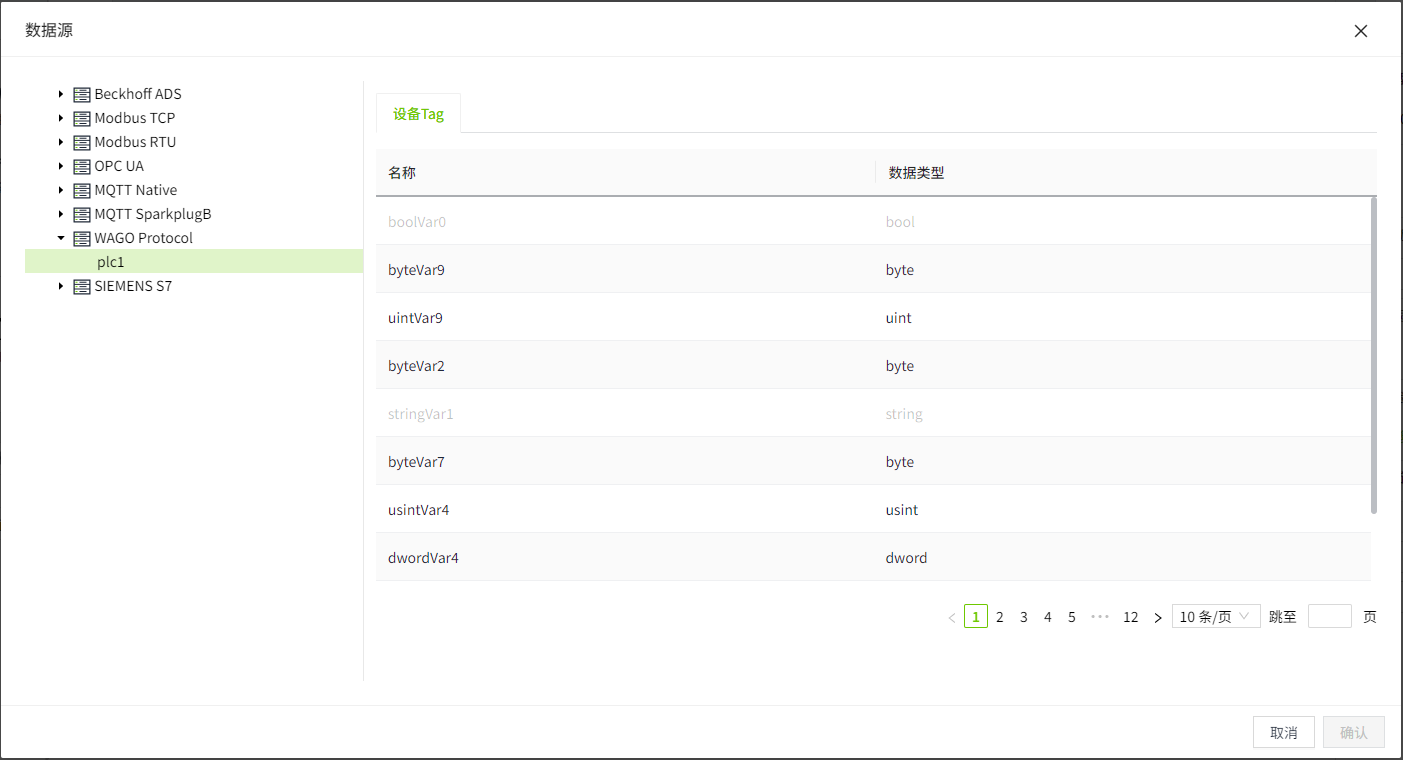

选择需要绑定的测点。
点击“确认”按钮，完成配置。

WAGO Protocal PLC程序Command请求及响应处理¶

配置PLC Command:

//配置Command0接收三个string参数,回复三个string参数
aCommandDescriptions[0].bCommandId := 0; // The command Id must be unique
aCommandDescriptions[0].bNumberOfRequestParameters := 3;
aCommandDescriptions[0].bNumberOfResponseParameters := 3;
aCommandDescriptions[0].sName := 'WriteValue';

//配置Command0接收的参数名和类型
aCommandDescriptions[0].aRequestParameters[0].sParameterName := 'Name'; //第一个参数为变量名
aCommandDescriptions[0].aRequestParameters[0].eParameterType := WagoAppCloud.eCommandParameterType.CPT_STRING;
aCommandDescriptions[0].aRequestParameters[1].sParameterName := 'Value'; //第二个参数为变量值
aCommandDescriptions[0].aRequestParameters[1].eParameterType := WagoAppCloud.eCommandParameterType.CPT_STRING;
aCommandDescriptions[0].aRequestParameters[2].sParameterName := 'RequestId'; //第三个参数为请求ID
aCommandDescriptions[0].aRequestParameters[2].eParameterType := WagoAppCloud.eCommandParameterType.CPT_STRING;

//配置Command0回复的参数名和类型
aCommandDescriptions[0].aResponseParameters[0].sParameterName := 'Name'; //第一个参数为变量名
aCommandDescriptions[0].aResponseParameters[0].eParameterType := WagoAppCloud.eCommandParameterType.CPT_STRING;
aCommandDescriptions[0].aResponseParameters[1].sParameterName := 'Success'; //第二个参数为是否成功
aCommandDescriptions[0].aResponseParameters[1].eParameterType := WagoAppCloud.eCommandParameterType.CPT_STRING;
aCommandDescriptions[0].aResponseParameters[2].sParameterName := 'RequestId'; //第三个参数为请求ID
aCommandDescriptions[0].aResponseParameters[2].eParameterType := WagoAppCloud.eCommandParameterType.CPT_STRING;

响应处理：

IF xCommandReceived THEN //收到Command之后xCommandReceived为True
    dwReceivedCmdId := IncomingCommand.dwCommandId; //获取CommandId
    CASE dwReceivedCmdId OF //判断CommandId
        0:
            response.dwCommandId:= dwReceivedCmdId; //reponseId与ReceivedId保持一致
            response.bNumberOfResponseParameters := 3; //设置回复参数为3
            response.dwInvokeId := IncomingCommand.dwInvokeId; //设置回复调用Id
//设置三个回复参数类型
response.aResponseParameters[0].eParameterType:=aCommandDescriptions[0].aResponseParameters[0].eParameterType;
response.aResponseParameters[1].eParameterType:=aCommandDescriptions[0].aResponseParameters[1].eParameterType;
response.aResponseParameters[2].eParameterType:=aCommandDescriptions[0].aResponseParameters[2].eParameterType;
//设置三个回复参数名字
response.aResponseParameters[0].sParameterName:=aCommandDescriptions[0].aResponseParameters[0].sParameterName;
response.aResponseParameters[1].sParameterName:=aCommandDescriptions[0].aResponseParameters[1].sParameterName;
response.aResponseParameters[2].sParameterName:=aCommandDescriptions[0].aResponseParameters[2].sParameterName;
//设置三个回复参数默认值
response.aResponseParameters[0].sParameterValue := IncomingCommand.aRequestParameters[0].sParameterValue;//请求和回复变量名保持一致
response.aResponseParameters[1].sParameterValue :=BOOL_TO_STRING(FALSE);//默认Command执行失败
response.aResponseParameters[2].sParameterValue:=IncomingCommand.aRequestParameters[2].sParameterValue;//请求和回复请求ID保持一致
            FOR index:=0 TO 9 BY 1 DO //循环判断写值变量名与PLC变量名是否一致
                IF(Publish.aTagConfiguration0[index].sTag=Name) THEN //一致则写值
Publish.xVariable[index]:=STRING_TO_BOOL(IncomingCommand.aRequestParameters[1].sParameterValue);
                   response.aResponseParameters[1].sParameterValue :=BOOL_TO_STRING(TRUE);//写值成功
                   EXIT;//退出循环
                END_IF
            END_FOR
            xResponseTrigger := TRUE;//回复
    END_CASE
END_IF
