组网¶

组网模块可以让多个SCADA节点连接起来，组成一个去中心化的分布式集群。

组网模块提供了以下的功能：

• 一个基于web socket 的隧道网络，SCADA节点之间可以通过这个隧道网络收发数据。
• 跨节点远程资产树访问，其他SCADA实例可以访问当前SCADA实例关联的远程资产树。
• 基于白名单或者手动审核的入站连接安全配置，也可以随时禁用入站连接，提高连接安全性。

说明：形成组网的多个节点，版本必须完全一致，否则会导致部分功能异常。

组网的服务器之间数据互通¶

服务器A和服务器B形成了组网，服务器B又和服务器C形成了组网，那么在服务器A也能看到服务器C的资产信息。

组网配置步骤¶

以下步骤将帮助您快速了解组网的配置流程，希望对您有所帮助。以节点A和节点B配置组网为例。

示例1：节点A和节点B的Trust Store中未上传对方节点的授信证书

步骤1：在节点A的“节点”->“证书管理”页面，设置冗余、组网证书。

步骤2：在节点A的“节点”->“组网”的“通用配置”页面，开启组网。“需要双向认证”不开启。

步骤3：在节点B的“节点”->“证书管理”页面，设置冗余、组网证书。

步骤4：在节点B的“节点”->“组网”的“通用配置”页面，开启组网。

步骤5：在节点A的“节点”->“组网”页面的“出站连接”页面，新建一个出站连接，出站地址为节点B的地址(例如：节点名称或Host等)。

步骤6：在节点B的“节点”->“组网”的“入站连接”页面，在证书列表中允许节点A的证书。允许后，在入站连接列表中将显示节点A的信息。

步骤7：在节点B的“节点”->“组网”的“入站连接”页面，在入站连接列表中允许节点A的连接。此时节点A和节点B形成组网。

说明：如果节点A开启了“需要双向认证”，完成上述第5步后，在“出站连接”页面的证书列表中会显示节点B的证书，允许该证书后，再继续后续步骤。

示例2：已在节点A和节点B的Trust Store中上传了对方节点的授信证书

步骤1：在节点A的“节点”->“证书管理”页面，设置冗余、组网证书。

步骤2：在节点A的“节点”->“组网”的“通用配置”页面，开启组网。“需要双向认证”不开启。

步骤3：在节点B的“节点”->“证书管理”页面，设置冗余、组网证书。

步骤4：在节点B的“节点”->“组网”的“通用配置”页面，开启组网。

步骤5：在节点A的“节点”->“组网”页面的“出站连接”页面，新建一个出站连接，出站地址为节点B的地址(例如：节点名称或Host等)。

步骤6：在节点B的“节点”->“组网”的“入站连接”页面

• 如果节点A的组网证书的根证书，存在于节点B的trust store中，则证书会被自动允许，不显示在证书列表中，仅在入站连接列表中显示节点A的信息。
• 如果节点A的组证书的根证书，不存在于节点B的trust store中，在证书列表中显示节点A的证书，允许证书后，在入站连接列表中将显示节点A的信息。

步骤7：在节点B的“节点”->“组网”的“入站连接”页面，在入站连接列表中允许节点A的连接。此时节点A和节点B形成组网。

说明：如果节点A开启了“需要双向认证”，完成上述第5步后，
- 如果节点B的组网证书的根证书，不存在于节点A的trust store中，在节点A的“出站连接”页面的证书列表中会显示节点B的证书，允许该证书后，再继续后续步骤。
- 如果节点B的组网证书的根证书，存在于节点A的trust store中，则在节点A的出站连接页面，节点B的证书无需手动允许，会被自动允许，且不显示在证书列表中。之后可以继续后续步骤。

组网通用配置¶

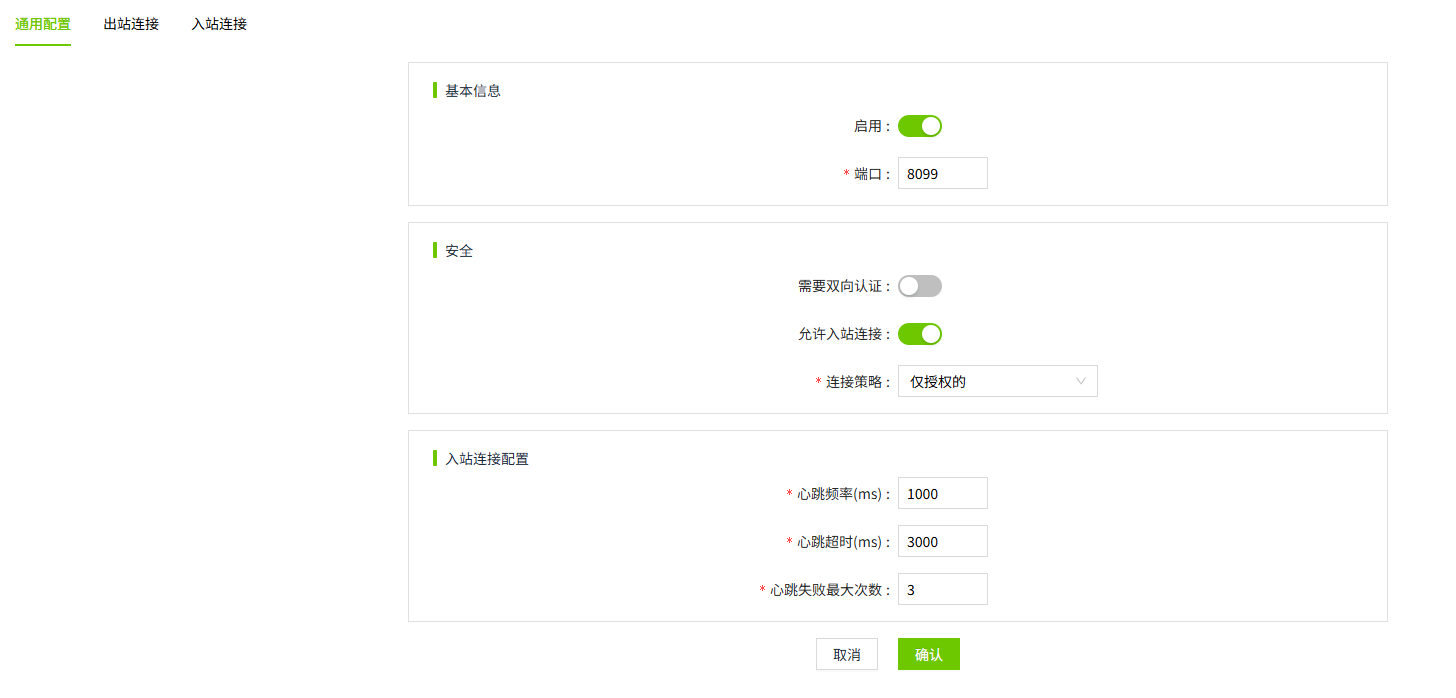

用户点击“节点”>“组网”后可以看到组网的通用配置页面。

出站连接管理¶

当前节点需要连接到另一个节点时，可以在当前节点创建一个出站连接。

注意： 为了便于描述，在下文中用 节点A 表示当前节点，用 节点B 表示另一个节点。

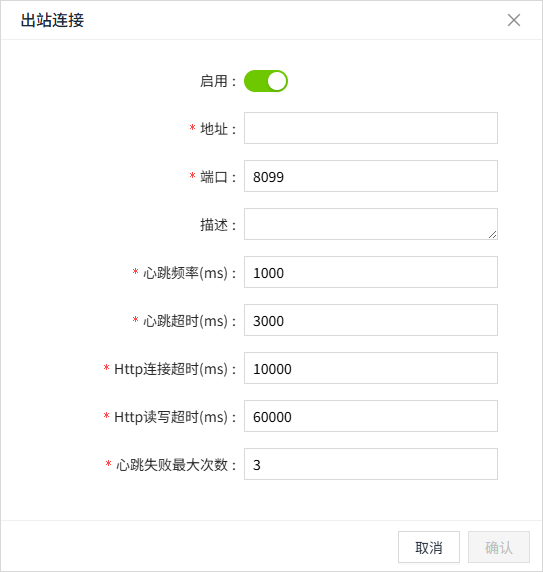

新增出站连接：点击“新增”按钮后会弹出新增窗口，填入另一个节点的地址和端口后确认，一个出站连接即创建完成。

在出站连接页面用户可以看到当前已经创建的出站连接，以及出站连接的状态。

操作出站连接列表¶

在 节点A 上添加出站连接，出站连接地址填写 节点B 的节点名称或Host。

添加后，在出站连接列表显示的内容，会随着 节点A 的“通用配置”的不同而不同，分为以下两种情况：

1. 如果在 节点A 的组网的通用配置中未开启“需要双向认证”，在出站连接页面仅显示出站连接列表。

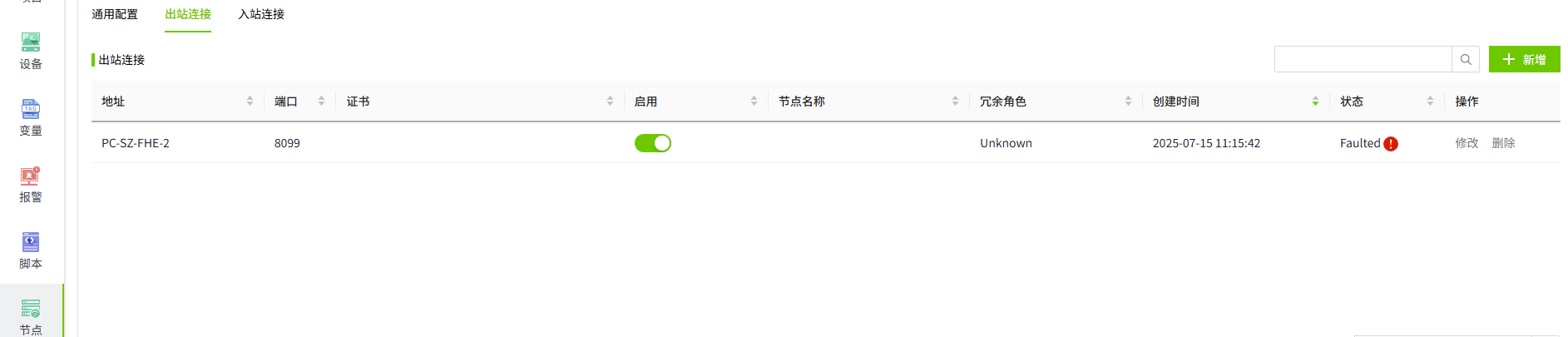

   刚创建出站连接后，节点的出站连接的状态显示为 Faulted。

   出站连接列表中的数据的状态，取决于在 节点B 的入站连接页面对证书和入站连接进行的操作。

   只有在 节点B 的入站连接页面，对证书和入站连接全部允许，在出站连接中，出站地址的状态才会显示为Running。

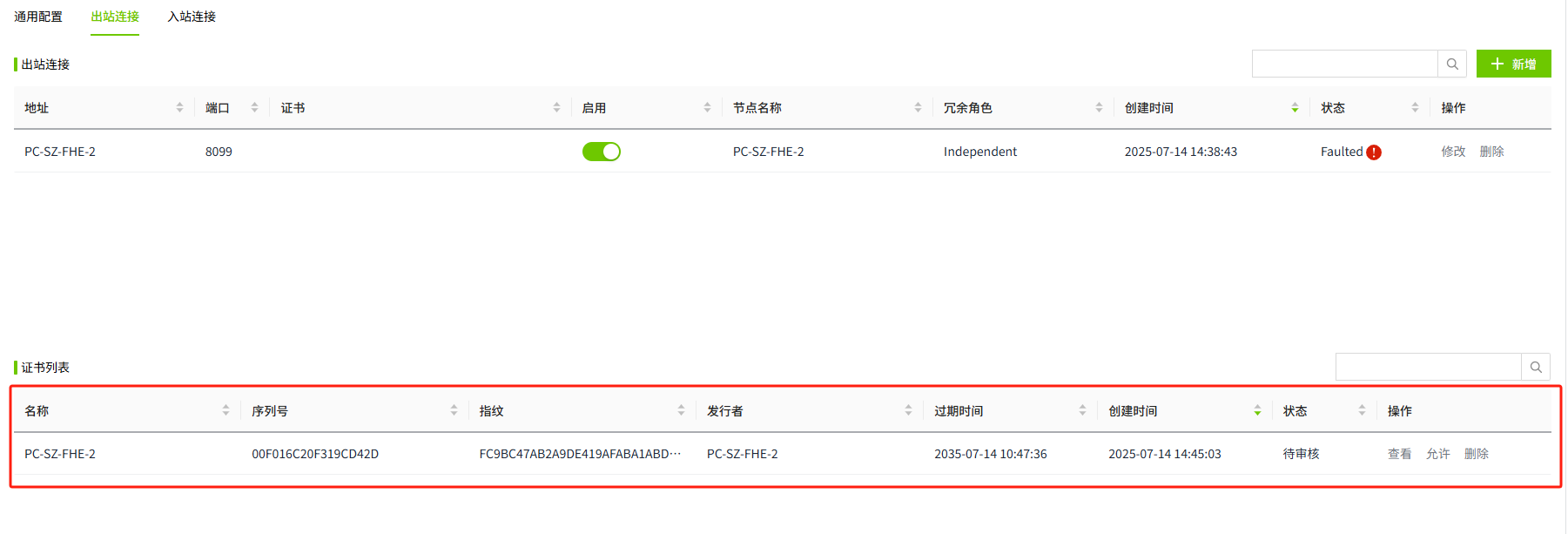

2. 如果在 节点A 的组网的通用配置中开启了”需要双向认证“，在出站连接页面显示出站连接列表和证书列表。



   这种情形下，需要先在 节点A 的 出站连接 页面的证书列表中允许 节点B 的证书后，在 节点B 的入站连接列表中才显示当前节点的信息。

   在同时满足下列条件时，节点A 的出站地址的状态才会显示为Running。

   a. 在 节点A 的出站连接页面，在证书列表中允许了 节点B 的证书
   b. 在 节点B 的入站连接页面，在证书列表中允许 节点A 的证书，在入站连接列表中允许 节点A 的连接

操作出站连接： 在 出站连接列表 中，可以对出站连接进行启用，修改和删除。

• 启用： 启用出站连接。
• 修改： 点击后弹出修改窗口，可以修改出站连接配置。
• 删除： 删除该出站连接节点。删除后，如果该节点已和其他节点形成了组网，则组网会断开。

操作证书： 在 证书列表 中，可以对证书进行允许，拒绝，查看和删除操作。

• 允许： 允许该出站节点的证书。
• 拒绝： 拒绝该出站节点的证书。拒绝后，无法和此节点形成组网。
• 删除： 删除此条数据。删除后，无法和此节点形成组网。
• 查看： 点击证书的查看按钮，弹出查看窗口，可以查看该证书的详细信息。

入站连接管理¶

在节点A上添加节点B作为出站地址后，在 节点B 的 入站连接 页面的证书列表和入站连接列表中显示 节点A 的信息。

在入站连接页面 允许节点A的证书和入站连接 后，形成组网。

举例说明：

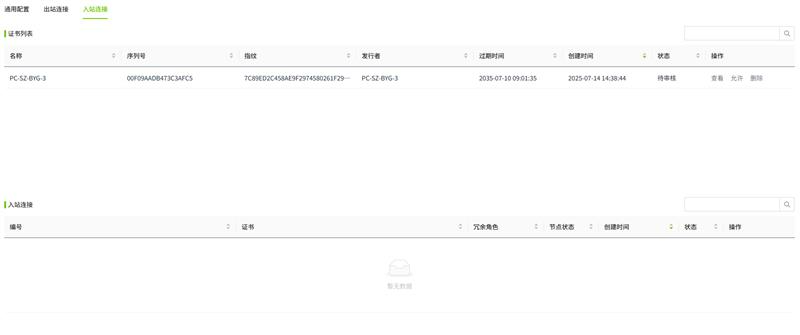

1. 当节点A创建一个出站连接，地址填写B节点的信息。在节点B的入站连接页面可以看到节点A的证书，证书的默认状态为“待审核”。

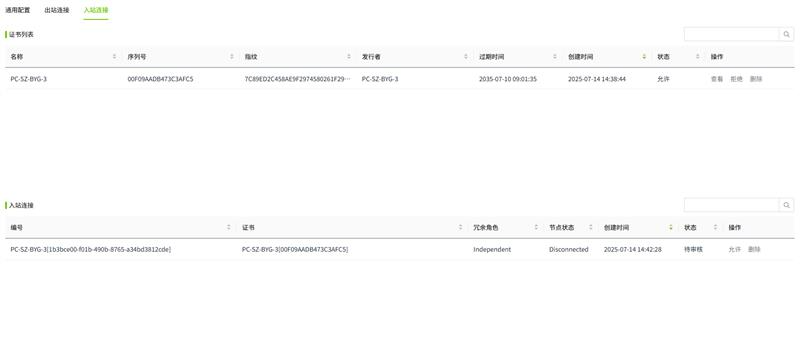

2. 在节点B的入站连接页面的证书列表中，“允许”节点A的证书后，入站连接列表中会显示一条节点A的入站连接。默认状态为”待审核”。



3. 在入站连接列表中，允许节点A，完成组网。

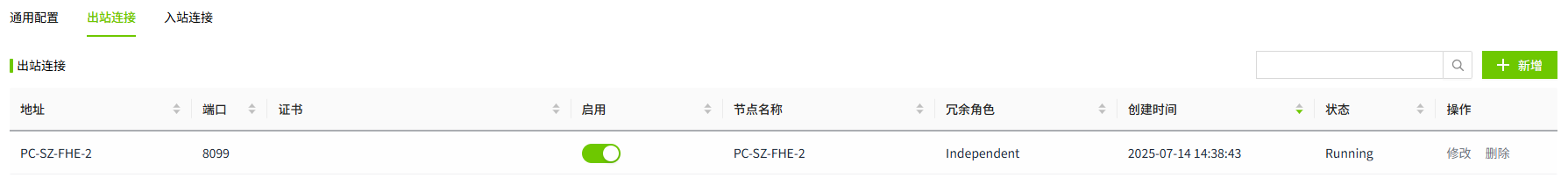

4. 此时，节点A的出站连接列表中，节点B的状态显示为“Running”。

说明：

如果在上述节点A的通用配置中开启了“需要双向认证”，需先在节点A的出站连接的证书列表中允许节点B的证书后，再在节点B的入站连接列表中允许节点A的证书和连接，之后节点A和节点B才能形成组网。

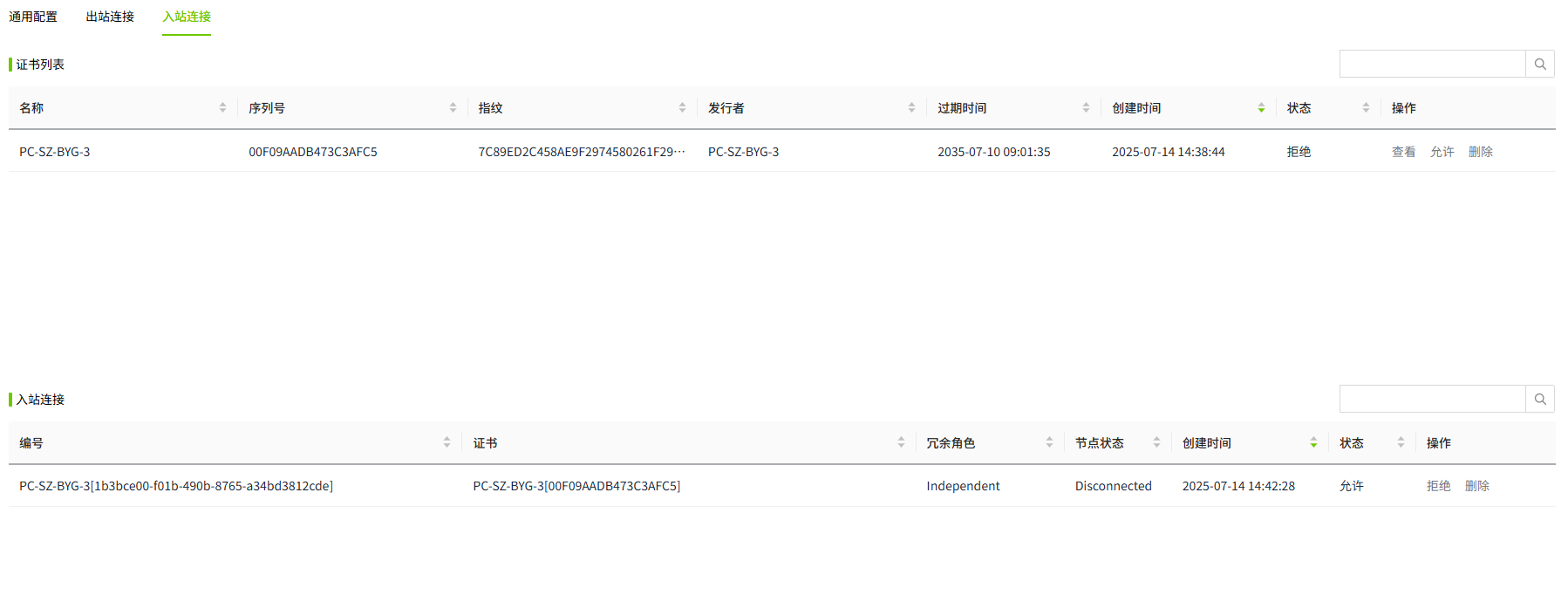

操作入站连接列表¶

操作证书： 在入站连接页面的 证书列表 中，我们可以对证书进行如下操作：允许，删除，查看，拒绝。

• 允许：创建连接后，证书默认待审核状态，需手动允许该证书。

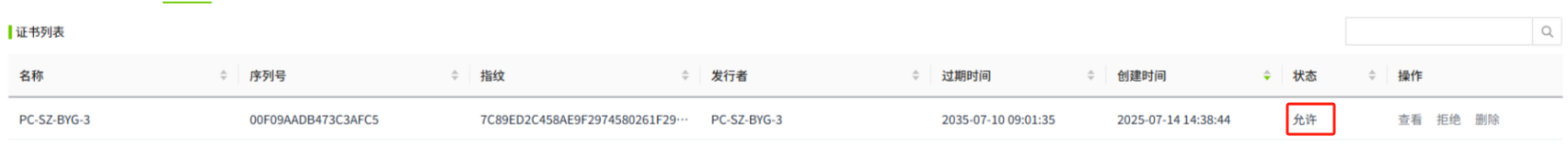

允许后，证书状态显示为“允许”。

• 拒绝：点击证书列表中的拒绝按钮，可以将已经允许的证书的状态修改为“拒绝”，当一个证书的状态被设置为“拒绝”后，和这个证书关联的所有的入站或出站连接都会被中断。
• 查看：点击证书的查看按钮，弹出查看窗口，可以查看该证书的详细信息。
• 删除：点击证书列表中的删除按钮后，会从证书列表移除该证书。需要注意的是，如果此时某个远程节点正在使用这个证书尝试与当前节点建立连接，那这个证书删除后会被立即重新创建出来。

操作入站连接： 需先在入站连接的证书列表中允许节点的证书后，才会在入站连接列表中显示该节点的入站连接信息，从而对其进行操作。

• 允许：入站连接默认状态为“待审核”，点击允许后，状态会更新成“允许”。

• 拒绝：点击入站连接列表中的拒绝按钮后，入站连接的状态会更新成拒绝。

• 删除：点击入站连接列表中的删除按钮将已经创建的入站连接删除。

  • 如果入站列表中，该节点的证书处于允许状态，该节点未开启“需要双向认证”，那么该节点的入站连接删除后会被立即重新创建出来。
  • 如果入站列表中，该节点的证书处于允许状态，该节点开启了“需要双向认证”且在该节点出站列表的证书列表中，允许了证书，那么该节点的入站连接删除后会被立即重新创建出来。
