项目¶

什么是项目？¶

项目主要用于管理 WAGO SCADA 系统中的可视化元素，通过多项目管理，可以清晰的区分在多个工业应用场景下组态画面的呈现与设计，在项目中，通过 组态控件、变量 和 脚本，用户可以自由组态出各种数字可视化界面，以应付不同的工业生产场景。

在WAGO SCADA系统中，项目是一个组态单元，其中包含：

• 2D组态：丰富的图形化组态编辑器。
• 3D组态：三维图形组态编辑器，组态完成后，可通过 2D组态 中的3D控件，展示到画面中。

在单个项目中，可以同时管理多个组态画面，项目可以看作是多个相关组态画面的文件夹，通过该机制，在场景相对较多的工业生成环境中，用户可以用创建多个项目，每个项目中管理一个生产场景，而一个生产场景由多个画面组成，以实现清晰管理组态画面的目标，也让后期的维护变得简单。

比如，存在1个大型工厂，工厂中有10个生产车间。

在项目管理机制下，用户可以建一个名为“工厂”的项目，包含工厂生产的总体信息以及10个车间的概览控件和数据；

同时分别创建10个车间项目，在各个车间项目中分别组态各车间的详细生产信息；

再通过组态中的画面跳转功能，将“工厂”总览画面中的车间控件，和各个车间项目中的画面关联起来，实现生产环境的多层级管理。

如何使用¶

用户在成功登录到系统后，会进入到项目列表页面，用户可在该页面中进行项目管理。

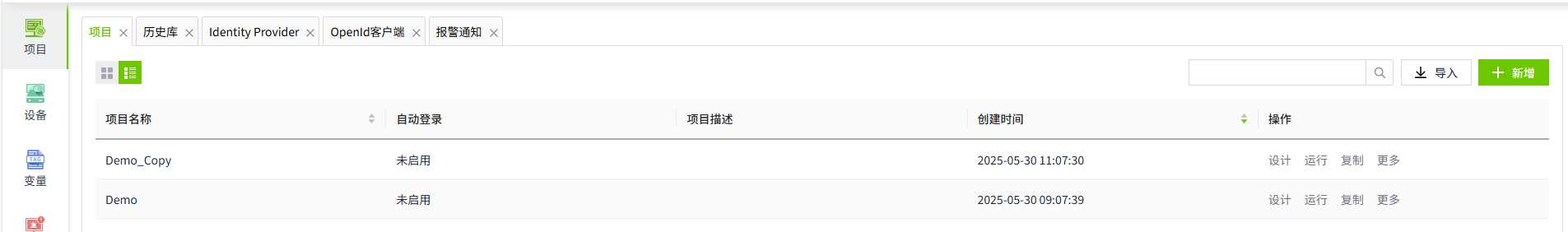

项目列表中，自动登录 包含2种状态：启用，禁用。

• 启用：在编辑器内的项目配置窗口中，启用了自动登录功能。
• 禁用：项目的自动登录功能处于关闭状态。如果该项目是通过导入方式添加到项目列表的，则会在禁用后面显示特殊符号。

项目配置窗口:

项目有列表和图表两种展示方式，通过左上角的图标进行切换。

查询¶

用户在项目主页面中，可以查看到当前系统所有项目，默认以 创建时间 倒序，用户可以根据需要，自定义排序，目前仅支持，创建时间、名称 的正序倒序排列。

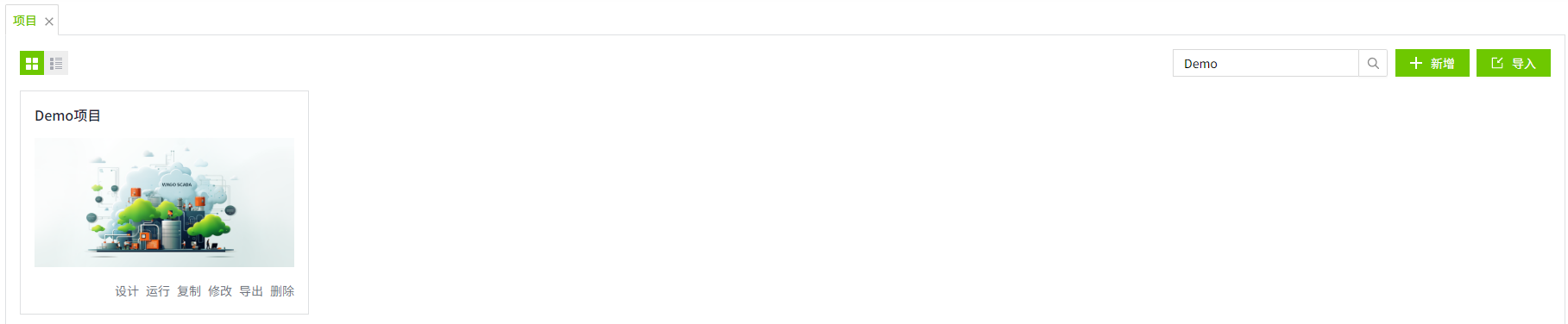

用户可通过左上角按钮切换工厂以列表还是排列方式展示，默认以列表方式展示，点击左侧排列方式后，如下图所示，仅展示项目名称及项目图片。

用户可以通过右上角输入框，通过输入 项目名称 关键字，模糊筛选出所要展示项目。

新增¶

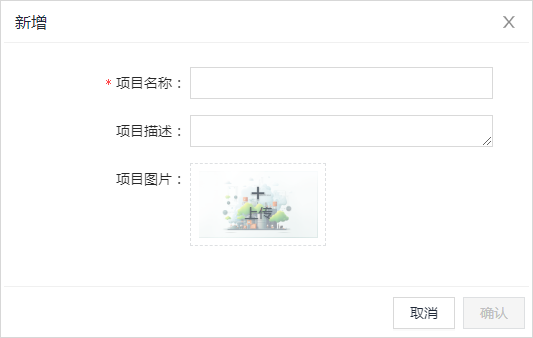

用户通过点击右上角按钮 新增 按钮，输入项目基本信息创建新的项目。

设计¶

选择任意项目，点击 设计 按钮，即可打开项目设计页面，如下图所示，用户可以通过该页面进行组态。

设计页面具体功能介绍请参照：2D组态， 3D组态，资产和变量。

运行¶

选择任意项目，点击 运行 按钮，即可打开项目 启动画面，启动画面 可在 组态 页面设置，具体参考 2D组态。

复制¶

选择任意项目，点击右侧 复制 按钮，将弹出编辑框，被复制工程的默认名称为“{原项目名称}_Copy”，用户可以根据需求修改名称、描述和项目图片后。

点击 确认，即可完成复制。

修改¶

用户可将鼠标移动到任意工程 更多 按钮上，会显示更多的下拉菜单选项。

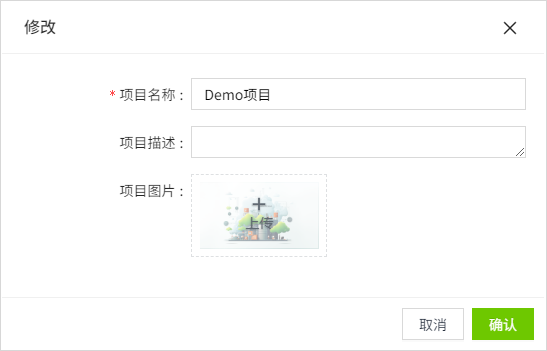

用户点击下拉菜单 修改 按钮后，会弹出项目基础信息编辑框，根据需要修改后点击 确认，修改项目基础信息。

删除¶

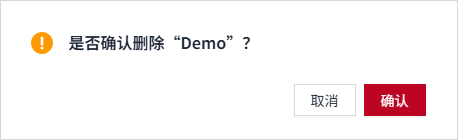

用户点击下拉菜单 删除 按钮后，会弹出删除提示框，点击 确认 后，对选中的项目进行删除。

项目中的资产窗口¶

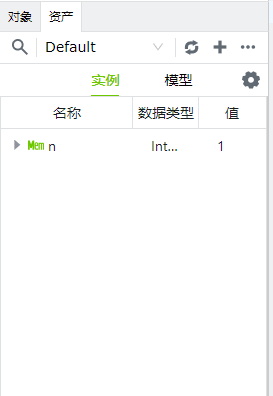

在项目设计器中，用户可在左下角资产列表中，对资产模型和资产实例进行查看编辑，但特殊的是，资产数据不属于单个项目，比如用户在项目A中添加了变量n，那么在项目B中也同样可以看到该变量，并且可以使用它。

说明： 资产数据不属于项目，资产独立存在于系统中，项目和资产之间仅存在使用关系。

导出导入¶

项目导出¶

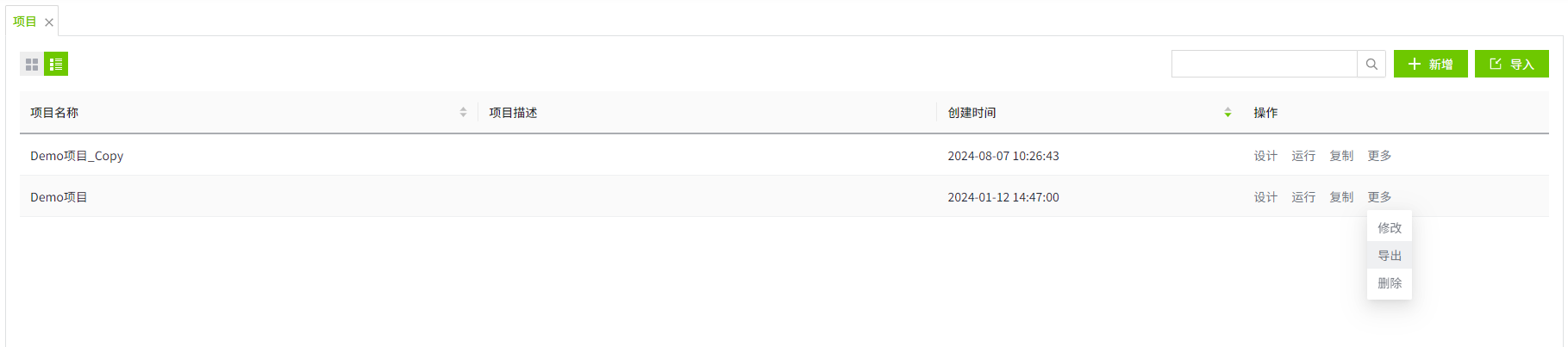

用户可将鼠标移动到任意工程“更多”按钮上，会显示更多的下拉菜单选项。

用户点击 导出 后，即可将选中项目导出为 wsproj格式文件，可进行项目备份。

项目导入¶

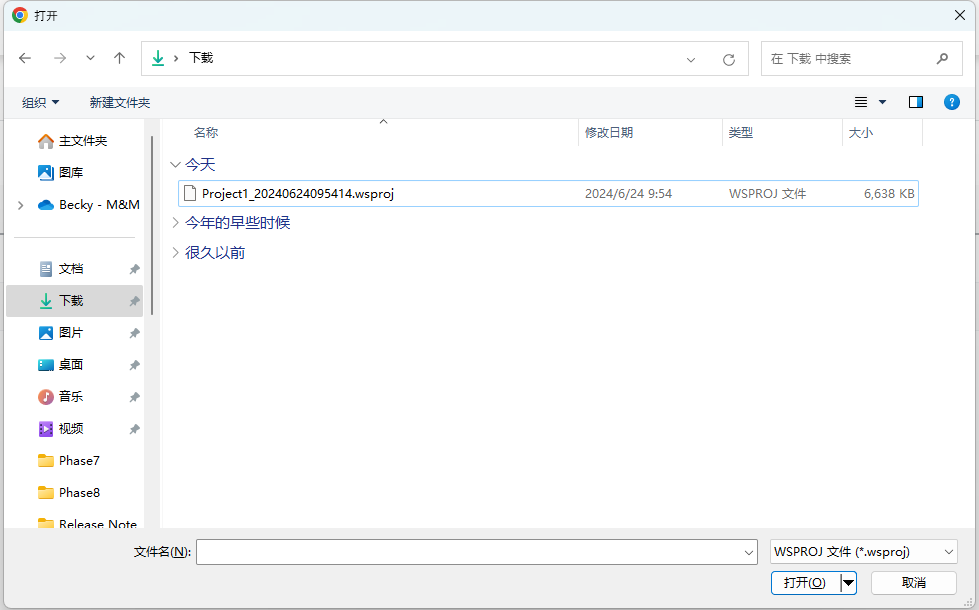

用户可点击右上角 导入 按钮，将之前导出的文件进行导入，导入时将以 wsproj文件的文件名作为项目名称导入，并且会在文件名后加上导入时间作为被导入的项目名称。
