冗余

WAGO SCADA支持双机主备，就是两个相同的设备同时运行，一个设备是主节点，另一个是备节点。两个节点的配置需完全相同(需要手动将主节点的数据导入到备份节点)，详见 冗余配置同步。

主备节点网络通信

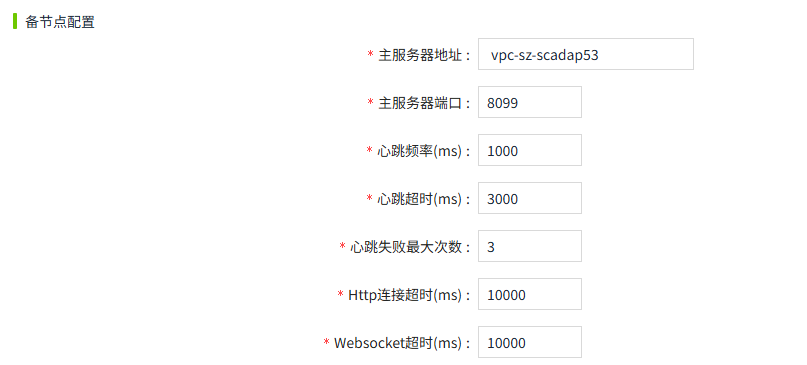

主备节点会通过TCP/IP相互通信， 主节点会监听8099端口(8099为默认端口，该端口可配置)。备份节点会向主节点监听的8099端口建立连接。

说明：冗余和组网共有一个端口，在组网页面的基本信息中，可以修改端口。

alt text

状态监控

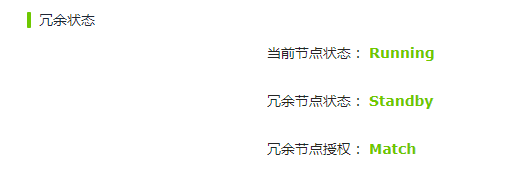

在冗余的配置界面能够看到实时的冗余状态

alt text

当前节点和冗余节点的状态包含以下几种

节点状态 描述
Running 运行状态，主节点的默认状态。
Standby 待命状态，备节点的默认状态，当主节点宕机后，备节点会切换成Running状态。
Faulted 错误状态，当备节点无法与主节点建立冗余连接时，备节点上的冗余节点状态会显示成Faulted。
Unknown 未知状态，未获取到冗余节点状态，比如冗余节点正处于启动状态。
Disconnected 连接断开状态，当主节点启动后没有备节点与主节点建立连接时，主节点上的冗余节点状态会显示成Disconnected。

冗余节点授权：

节点授权 描述
Unknown 未获取到冗余节点的授权信息。
Match 主备节点的许可证的授权模块一致。
Mismatch 主备节点的许可证的授权模块不一致。

运行时数据同步

主备节点运行时会同步实时数据，实时数据包括变量和报警。主备节点初次建立连接时会先进行一次全量同步，然后持续进行增量同步。

主备切换

自动切换

  1. 机器A设置为主服务器，机器B设置为备服务器。机器A的冗余配置页面，恢复方式选择 自动。
  2. 机器A和机器B形成冗余。机器A的节点状态为Running，机器B的节点状态为Standby。
  3. 机器A在运行过程中宕机，此时机器B变为Running状态，机器A的状态变为Faulted。
  4. 机器A恢复正常，机器A的状态变为Running，机器B处于Standby状态。

手动切换

  1. 机器A设置为主服务器，机器B设置为备服务器。机器A的冗余配置页面，恢复方式选择 手动。
  2. 机器A和机器B形成冗余。机器A的节点状态为Running，机器B的节点状态为Standby。
  3. 机器A在运行过程中宕机，此时机器B变为Running状态，机器A的状态变为Faulted。
  4. 机器A恢复正常，但此时机器A的状态仍为Standby，机器B处于Running状态。

  5. 在机器A的”网络“->”冗余“页面，点击”切换“按钮。

    alt text

    切换后，机器A重新变为Running状态，机器B变为Standby状态。

  6. 如果此时继续点击”切换“按钮，机器A会重新变为Standby状态，机器B变为Running状态。
