Breaking Changes¶

Breaking changes in 4.2¶

Breaking Change 1: 角色上不再进行权限设置。¶

影响范围 ：角色为非 Admin 的用户。这些用户登录后，可能会出现部分菜单不显示，或者部分功能无法使用的问题。
变更说明 ：从 4.2 版本开始，角色上不再设置权限。改为在 AccessLevel 页面维护权限。之后在 Permission 页面，对各个模块进行权限配置。

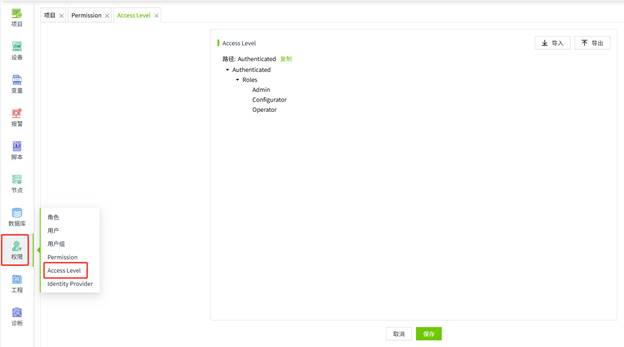

解决方案 ：请使用角色为 Admin 的用户账号登录，在 Access level 页面创建添加角色。

alt text

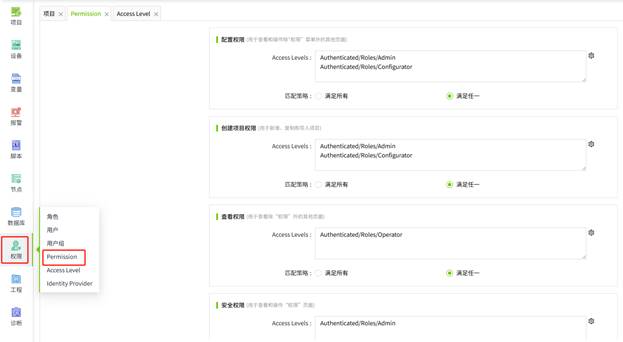

添加角色后，在 Permission 页面，对相应功能模块进行权限配置。

alt text

详见：Permission, Access Level

Breaking Change 2: 创建项目，增加了权限控制。¶

影响范围 ：角色为 Admin 和 Configurator 之外的用户。
变更说明 ：从 4.2 版本开始，默认只有角色为 Admin 或 Configurator 的用户有权限进行项目的新增，复制和导入操作。其他用户无法执行这些操作。

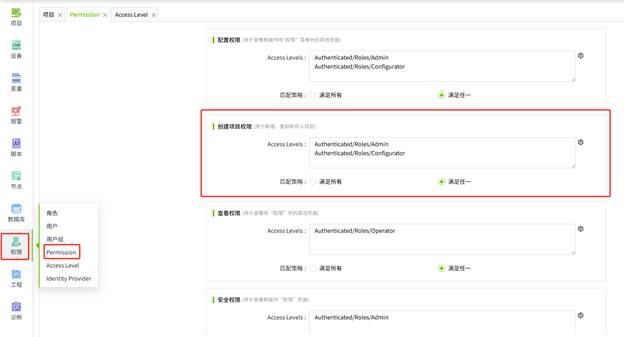

解决方案 ：如果用户需要创建项目的权限，请使用角色为 Admin 的用户账号登录，在 Accesslevel 页面创建对应的角色，之后在 Permission 页面的 CreateProject Permission 配置项中，添加对应的角色。

alt text

详见：Permission

Breaking Change 3: 设计和删除项目，增加了权限控制。¶

影响范围 ：角色为 Admin ， Configurator 和 Operator 之外的用户。
变更说明 ：从 4.2 版本开始，默认只有角色为 Admin,Configurator 或 Operator 的用户有权限设计和删除项目。其他用户无法执行这些操作。
解决方案 ：如果用户需要项目的设计和删除权限，请使用角色为 Admin 的用户账号登录。
首先在 Access level 页面创建对应的角色
在项目列表中，点击需要设计权限的项目的设计按钮，进入编辑器

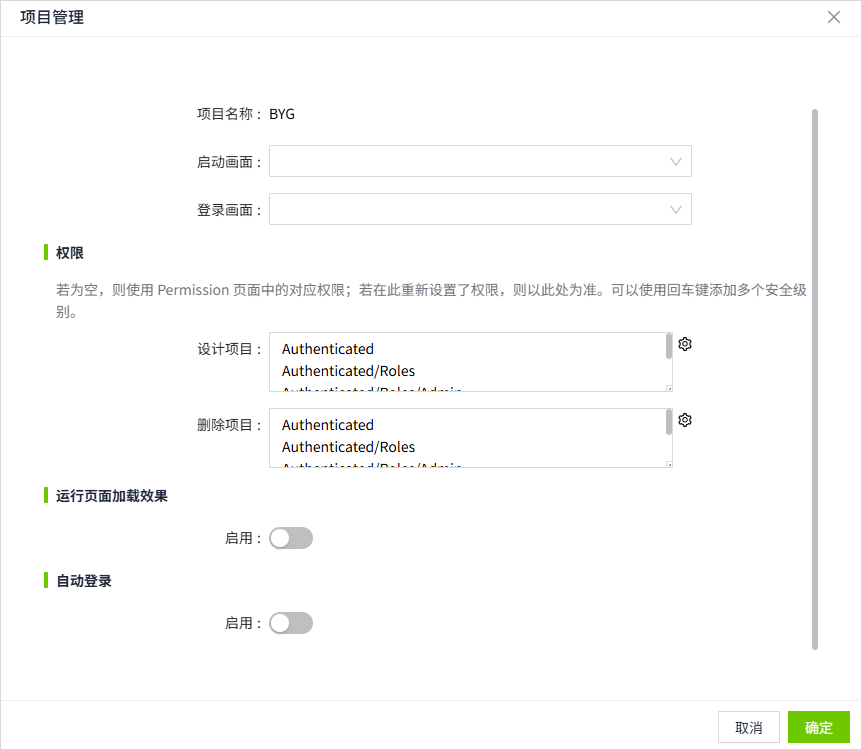

点击编辑器的操作栏中的设置按钮，在弹窗中为“设计项目”和“删除项目”添加对应的 access level 。

详见：项目属性

Breaking Change 4: 移除了贝塞尔曲线。¶

影响范围 ：使用到了贝塞尔曲线的画面。
变更说明 ：从 4.2 版本开始，工具窗口中移除了贝塞尔曲线。如果画面上用到了这个控件，控件的对应区域将显示空白。
解决方案 ：您可以使用直线和弧线作为替代，绘制类似扇形的形状。

Breaking Change 5: 移除了扇形控件。¶

影响范围 ：使用到了扇形的画面。
变更说明 ：从 4.2 版本开始，工具窗口中移除了扇形控件。如果画面上用到了这个控件，控件的对应区域将显示空白。
解决方案 ：您可以在其他系统中绘制好贝塞尔曲线后，将其作为图片上传至WAGO SCADA, 之后将图片添加到画面上。

Breaking Change 6: 移除了 XY 曲线控件。¶

影响范围 ：使用到了 XY 曲线的画面。
变更说明 ：从 4.2 版本开始，工具窗口中移除了 XY 曲线控件。如果画面上用到了这个控件，控件的对应区域将显示空白。
解决方案 ：您可以使用自定义图表控件绘制出 XY 曲线的效果。

Breaking Change 7: 移除了散点图控件。¶

影响范围 ：使用到了散点图的画面。
变更说明 ：从 4.2 版本开始，工具窗口中移除了散点图控件。如果画面上用到了这个控件，控件的对应区域将显示空白。
解决方案 ：您可以使用自定义图表控件绘制出散点图的效果。

Breaking Change 8: 实时和历史事件控件，不再支持添加页签。¶

影响范围 ：实时事件控件，历史事件控件。
变更说明 ：从 4.2 版本开始，实时和历史事件控件，不再支持添加自定义页签。如果用户在之前的版本上已经为事件控件设置了页签，升级到新版本后，控件上将不再显示用户自行添加的页签。
解决方案 ：用户在运行页面，在控件的筛选条件中，自定义条件后进行查询。

Breaking Change 9: OPC UA设备添加了发现服务功能；组添加了高级配置。¶

影响范围： OPC UA 设备。
变更说明： 从4.2版本开始，OPC UA添加设备逻辑变化并且设备和组的数据结构也发生变化，导致之前的设备无法正常使用。
解决方案： 删除旧设备，重新创建同名的设备和组。

详见：OPC UA

Breaking Change 10: 报警表重构¶

影响范围： 报警历史数据查询
变更说明： 在 4.2 版本上，重新设计了报警历史表，旧版本升级到 4.2 版本后，历史报警控件无法查询升级之前的历史报警数据。
解决方案： 使用数据库管理工具打开对应数据库，依据数据库类型执行如下对应脚本即可。

需要说明的是，由于 4.2 之前的版本，报警的确认方式不是存储在数据库中的，所以通过以下脚本同步数据后，会将报警的确认方式全部设置为 “ 自动 ” 。

SQLite

INSERT INTO ScadaAlarmHistoryData (
    EventId,
    Name,
    Type,
    Priority,
    State,
    Operator,
    NormalizedOperator,
    AckNotes,
    Description,
    AckMode,
    AckTime,
    Value,
    EventTime,
    Path,
    NormalizedName,
    ValueType,
    NodeName,
    StorageName,
    AssetName
)
SELECT
    a.EventId,
    a.Name,
    a.Type,
    a.Priority,
    CASE
        WHEN a.State = 1 THEN 9
        WHEN a.State = 2 THEN 5
        WHEN a.State = 3 THEN 10
        ELSE 6
    END AS State,
    a.Operator,
    a.NormalizedOperator,
    a.AckNotes,
    a.Description,
    0 AS AckMode,
    a.AckTime,
    CASE
        WHEN d.Type = 1 THEN a.IntegerVal
        WHEN d.Type = 2 THEN a.StringVal
        WHEN d.Type = 3 THEN a.DoubleVal
        WHEN d.Type = 4 THEN a.BoolVal
        ELSE a.DateTimeVal
    END AS Value,
    strftime('%Y-%m-%d %H:%M:%f', a."Timestamp" / 1000.0, 'unixepoch') AS EventTime,
    c.Alarm AS "Path",
    c.NormalizedName,
    d."Type" AS ValueType,
    b.Node AS NodeName,
    b.Provider AS StorageName,
    substr(c.Alarm, 1, instr(c.Alarm, ':') - 1) AS AssetName
FROM ScadaAlarmHistory a
INNER JOIN ScadaProviderMapping b ON a.ProviderId = b.Id
INNER JOIN ScadaAlarmMapping c ON a.AlarmId = c.Id AND a.ProviderId = c.ProviderId
INNER JOIN ScadaTagMapping d ON c.TagId = d.Id AND c.ProviderId = d.ProviderId AND c.Type = d.Type;

SQL Server

INSERT INTO ScadaAlarmHistoryData (
    EventId,
    Name,
    Type,
    Priority,
    State,
    Operator,
    NormalizedOperator,
    AckNotes,
    Description,
    AckMode,
    AckTime,
    Value,
    EventTime,
    Path,
    NormalizedName,
    ValueType,
    NodeName,
    StorageName,
    AssetName
)
SELECT
    a.EventId,
    a.Name,
    a.Type,
    a.Priority,
    CASE
        WHEN a.State = 1 THEN 9
        WHEN a.State = 2 THEN 5
        WHEN a.State = 3 THEN 10
        ELSE 6
    END AS State,
    a.Operator,
    a.NormalizedOperator,
    a.AckNotes,
    a.Description,
    0 AS AckMode,
    a.AckTime,
    CASE
        WHEN d.Type = 1 THEN CAST(a.IntegerVal AS NVARCHAR)
        WHEN d.Type = 2 THEN CAST(a.StringVal AS NVARCHAR)
        WHEN d.Type = 3 THEN CAST(a.DoubleVal AS NVARCHAR)
            WHEN d.Type = 4 THEN CASE WHEN a.BoolVal = 1 THEN 'True' ELSE 'False' END
        ELSE CAST(a.DateTimeVal AS NVARCHAR)
    END AS Value,
    DATEADD(MILLISECOND, a.Timestamp % 1000, DATEADD(SECOND, a.Timestamp / 1000, '19700101 00:00:00:000')) AS EventTime,
    c.Alarm AS Path,
    c.NormalizedName,
    d.Type AS ValueType,
    b.Node AS NodeName,
    b.Provider AS StorageName,
    SUBSTRING(c.Alarm, 1, CHARINDEX(':', c.Alarm) - 1) AS AssetName
FROM ScadaAlarmHistory a
INNER JOIN ScadaProviderMapping b ON a.ProviderId = b.Id
INNER JOIN ScadaAlarmMapping c ON a.AlarmId = c.Id AND a.ProviderId = c.ProviderId
INNER JOIN ScadaTagMapping d ON c.TagId = d.Id AND c.ProviderId = d.ProviderId AND c.Type = d.Type;

MySQL

INSERT INTO ScadaAlarmHistoryData (
    EventId,
    Name,
    Type,
    Priority,
    State,
    Operator,
    NormalizedOperator,
    AckNotes,
    Description,
    AckMode,
    AckTime,
    Value,
    EventTime,
    Path,
    NormalizedName,
    ValueType,
    NodeName,
    StorageName,
    AssetName
)
SELECT
    a.EventId,
    a.Name,
    a.Type,
    a.Priority,
    CASE
        WHEN a.State = 1 THEN 9
        WHEN a.State = 2 THEN 5
        WHEN a.State = 3 THEN 10
        ELSE 6
    END AS State,
    a.Operator,
    a.NormalizedOperator,
    a.AckNotes,
    a.Description,
    0 AS AckMode,
    a.AckTime,
    CASE
        WHEN d.Type = 1 THEN a.IntegerVal
        WHEN d.Type = 2 THEN a.StringVal
        WHEN d.Type = 3 THEN a.DoubleVal
        WHEN d.Type = 4 THEN CASE WHEN a.BoolVal = 1 THEN 'True' ELSE 'False' END
        ELSE a.DateTimeVal
    END AS Value,
    DATE_FORMAT(FROM_UNIXTIME(a.Timestamp / 1000), '%Y-%m-%d %H:%i:%s.%f')  AS EventTime,
    c.Alarm AS Path,
    c.NormalizedName,
    d.Type AS ValueType,
    b.Node AS NodeName,
    b.Provider AS StorageName,
    SUBSTRING_INDEX(c.Alarm, ':', 1) AS AssetName
FROM ScadaAlarmHistory a
INNER JOIN ScadaProviderMapping b ON a.ProviderId = b.Id
INNER JOIN ScadaAlarmMapping c ON a.AlarmId = c.Id AND a.ProviderId = c.ProviderId
INNER JOIN ScadaTagMapping d ON c.TagId = d.Id AND c.ProviderId = d.ProviderId AND c.Type = d.Type;

PostgreSQL

INSERT INTO public."ScadaAlarmHistoryData" (
    "EventId",
    "Name",
    "Type",
    "Priority",
    "State",
    "Operator",
    "NormalizedOperator",
    "AckNotes",
    "Description",
    "AckMode",
    "AckTime",
    "Value",
    "EventTime",
    "Path",
    "NormalizedName",
    "ValueType",
    "NodeName",
    "StorageName",
    "AssetName"
)
SELECT
    a."EventId",
    a."Name",
    a."Type",
    a."Priority",
    CASE
        WHEN a."State" = 1 THEN 9
        WHEN a."State" = 2 THEN 5
        WHEN a."State" = 3 THEN 10
        ELSE 6
    END AS "State",
    a."Operator",
    a."NormalizedOperator",
    a."AckNotes",
    a."Description",
    0 AS "AckMode",
    a."AckTime",
CASE
    WHEN d."Type" = 1 THEN CAST(a."IntegerVal" AS VARCHAR)
    WHEN d."Type" = 2 THEN a."StringVal"
    WHEN d."Type" = 3 THEN CAST(a."DoubleVal" AS VARCHAR)
    WHEN d."Type" = 4 THEN INITCAP(CAST(a."BoolVal" AS VARCHAR))
    ELSE CAST(a."DateTimeVal" AS VARCHAR)
END AS "Value",
    (TO_TIMESTAMP(a."Timestamp" / 1000) + (a."Timestamp" % 1000) * INTERVAL '1 millisecond') AT TIME ZONE 'UTC' AS EventTime,
    c."Alarm" AS "Path",
    c."NormalizedName",
    d."Type" AS "ValueType",
    b."Node" AS "NodeName",
    b."Provider" AS "StorageName",
    split_part(c."Alarm", ':', 1) AS "AssetName"
FROM public."ScadaAlarmHistory" a
INNER JOIN public."ScadaProviderMapping" b ON a."ProviderId" = b."Id"
INNER JOIN public."ScadaAlarmMapping" c ON a."AlarmId" = c."Id" AND a."ProviderId" = c."ProviderId"
INNER JOIN public."ScadaTagMapping" d ON c."TagId" = d."Id" AND c."ProviderId" = d."ProviderId" AND c."Type" = d."Type";

Breaking Change 11: 通过 WebRTC Streamer 配置摄像头¶

影响范围 ： Camera 设备
变更说明 ：从 4.2 版本开始，不再支持直接添加 Camera 设备，需先创建 WebRtc-Streamer ，之后在 WebRtc-Streamer 下创建 camera 设备。
解决方案 ：先部署 WebRtc-Streamer 服务，在 Camera 列表中创建 WebRtc-Streamer 。将原来的 camera 设备的 Rtsp 地址填写到对应的 WebRtc-Streamer 下，之后在 WebRtc-Streamer 下创建 camera 。

详见：Camera

Breaking Change 12: 由于创建 camera 的方式发生了变更， Camera 控件需重新选择 camera 设备后才能正常播放监控画面¶

影响范围 ：画面上的 Camera 控件
变更说明 ：因为从 4.2 版本开始， Camera 设备的添加方式发生了变化，所以需要在 camera 控件上重新选择需要播放的设备。且运行时不再支持切换设备，不再支持历史视频的播放。
解决方案 ：在编辑画面上，为 camera 控件上重新选择 camera 设备。

详见：Camera

Breaking Change 13: System.Tag.readHistory函数，添加了新的参数¶

影响范围 ：使用了 System.Tag.readHistory 函数的所有地方
变更说明 ：从 4.2 版本开始，在 System.Tag.readHistory 函数的参数中，添加了新的聚合模式查询，支持按固定点数返回查询结果。
解决方案 ： 4.2 之前版本上的 System.Tag.readHistory 函数可以正常运行。但是在重新编辑使用了该函数的脚本时，会提示 System.Tag.readHistory 函数不正确。需要用户按照新的参数格式，对原有格式进行手动调整。

详见：System.Tag.readHistory

Breaking Change 14: 设备列表中移除了倍福¶

影响范围 ：使用倍福驱动进行数采的设备
变更说明 ：从 4.2 版本开始，设备列表中移除了倍福驱动。
解决方案： 使用其他驱动，进行数据采集。

Breaking Change 15: 系统函数 System.UI.currentPage 调整为 System.Page¶

影响范围 ：画面中使用到 System.UI.currentPage.* 相关函数的脚本
变更说明 ： System.UI.currentPage.* 函数相对其他函数多一个层级。从 4.2 版本开始， System.UI.currentPage 调整为 System.Page
解决方案： System.UI.currentPage.* 函数执行不会出错，但在脚本编辑器中会提示错误，需要将命名空间修改为 System.Page

详见：System.Page.setPropertyValue ,System.Page.getPropertyValue

Breaking Change 16: 系统函数System.UI.openPopup参数修改¶

影响范围： 画面中使用到 System.UI.openPopup 相关函数的脚本
变更说明： 从 4.2 版本开始 System.UI.openPopup 函数的参数结构进行了调整：
新增 titleBar 参数用于设置弹窗标题；
原本用于设置弹窗位置参数需统一放入 options 对象中；
原先传入的页面参数 pageProperties 现在需统一放入 options 对象中。
解决方案： 原写法在执行时仍可正常弹出窗口，但在脚本编辑器中会提示错误，需要按新格式修改。

详见：System.UI.openPopup

Breaking Change 17: 脚本中，实时趋势的 yAxis 下的 series 修改为 axes¶

影响范围 ：画面中通过脚本对到实时趋势的 y 轴进行修改的地方。
变更说明 ：从 4.2 版本开始 ,yAxis 下的 series 修改为 axes
解决方案 ：脚本执行不会出错，但在脚本编辑器中会提示错误，需要手动将属性名称由 series 修改为 axes 。

Breaking Change 18: 脚本中，柱状图的 refreshRate 参数修改为 refreshFrequency¶

影响范围 ：画面中通过脚本修改柱状图刷新频率的地方。
变更说明 ：从 4.2 版本开始 ,refreshRate 修改为 refreshFrequency
解决方案 ：脚本执行不会出错，但在脚本编辑器中会提示错误，需要手动将属性名称由 refreshRate 修改为 refreshFrequency 。

Breaking Change 19: 脚本中，柱状图 series 下的 barSpacing 调整为 barGap¶

影响范围 ：画面中通过脚本对柱状图的系列进行修改的地方。
变更说明 ：从 4.2 版本开始 ,series 下的 barSpacing 调整为 barGap
解决方案 ：脚本执行不会出错，但在脚本编辑器中会提示错误，需要手动将属性名称由 barSpacing 修改为 barGap 。

Breaking Change 20: 脚本中，日历控件的 calendarBackgroundColor 参数调整为pickerBackgroundColor¶

影响范围 ：画面中通过脚本修改日历控件的背景色的地方。
变更说明 ：从 4.2 版本开始 ,calendarBackgroundColor 调整为 pickerBackgroundColor
解决方案 ：脚本执行不会出错，但在脚本编辑器中会提示错误，需要手动将属性名称由 calendarBackgroundColor 修改为 pickerBackgroundColor 。

Breaking Change 21: 通过脚本操作历史趋势图时，部分参数做了调整。¶

影响范围 ：画面中通过脚本修改历史趋势图属性的地方。
变更说明 ：从 4.2 版本开始 , 对如下参数进行了调整。
按钮样式参数：
- tagButton 替换为 tagButtonColor
- exportButton 替换为 exportButtonColor
- calendarButton 替换为 calendarButtonColor
showCalendarButton 替换为 showSearchButton
Data 中移除 cycle 和 unit ，迁移至 queryMode 中
yAxis 中的 series 替换为 axes
解决方案 ：原写法在执行时仍然会按照预期结果执行成功，但在脚本编辑器中会提示错误，需要按照新格式进行修改。

Breaking Change 22: 通过脚本操作饼图时，部分参数做了调整。¶

影响范围： 画面中通过脚本修改饼图属性的地方。
变更说明： 从 4.2 版本开始， type 改为 style ； refreshRate 改为 refreshFrequency
解决方案 ：原写法在执行时仍然会按照预期结果执行成功，但在脚本编辑器中会提示错误，需要按新格式修改。

Breaking Change 23: 通过脚本操作历史检索控件时，部分参数做了调整。¶

影响范围： 画面中通过脚本修改历史检索控件属性的地方。
变更说明 ：从 4.2 版本开始，对参数进行了如下调整：
移除 showFilter ， showCalendarButton ， calendarButton
新增 showSearchButton ， searchButton
移除 search 中的 font,fontSize,bold,italic,fontColor
移除 data 中 name
移除 sampling
新增 queryMode
解决方案 ：原写法在执行时仍然会按照预期结果执行成功，但在脚本编辑器中会提示错误，需要按新格式修改。

Breaking Change 24: 通过脚本操作仪表盘控件时，部分参数做了调整。¶

影响范围 ：画面中通过脚本修改仪表盘控件属性的地方。
变更说明 ：从 4.2 版本开始， rangeColor 调整为 intervalColor 。
解决方案 ：原写法在执行时仍然会按照预期结果执行成功，但在脚本编辑器中会提示错误，需要按新格式修改。

Breaking Change 25: 通过脚本操作下拉框控件时，部分参数做了调整。¶

影响范围 ：画面中通过脚本修改下拉框控件属性的地方。
变更说明 ：从 4.2 版本开始， datasource 下的 name 调整为 text
解决方案 ：原写法在执行时仍然会按照预期结果执行成功，但在脚本编辑器中会提示错误，需要按新格式修改。

Breaking Change 26: 通过脚本操作单选按钮时，部分参数做了调整。¶

影响范围： 画面中通过脚本修改单选按钮控件属性的地方。
变更说明： 从 4.2 版本开始， datasource 下的 name 调整为 text
解决方案： 原写法在执行时仍然会按照预期结果执行成功，但在脚本编辑器中会提示错误，需要按新格式修改。

Breaking Change 27: OpenAPI历史报警接口返回值做了调整。¶

影响范围 : 集成OpenAPI的历史报警接口的第三方应用程序
变更说明 : 从4.2版本开始，报警类型、等级、状态做了调整
解决方案 : 在第三应用程序集成SCADA报警的代码中将报警类型、等级、状态按照下面的对照表进行调整

原类型	现类型
LimitHigh1	H
LimitHigh2	H2
LimitHigh3	H3
LimitHigh4	H4
LimitLow	L
LimitLow1	L1
LimitLow2	L2
LimitLow3	L3
LimitLow4	L4
RateChange	RateOfChange

原等级	现等级
Mid	Medium
Urgent	Critical

原状态	现状态
UnAck	Active,Unacked
Acked	Active,Acked
Rtnun	Cleared,Unacked
Norm	Cleared,Acked
