快速入门¶

我们概述了一些简单的步骤来指导您配置项目。您可以在短时间内，运行一个项目。

1.创建项目¶

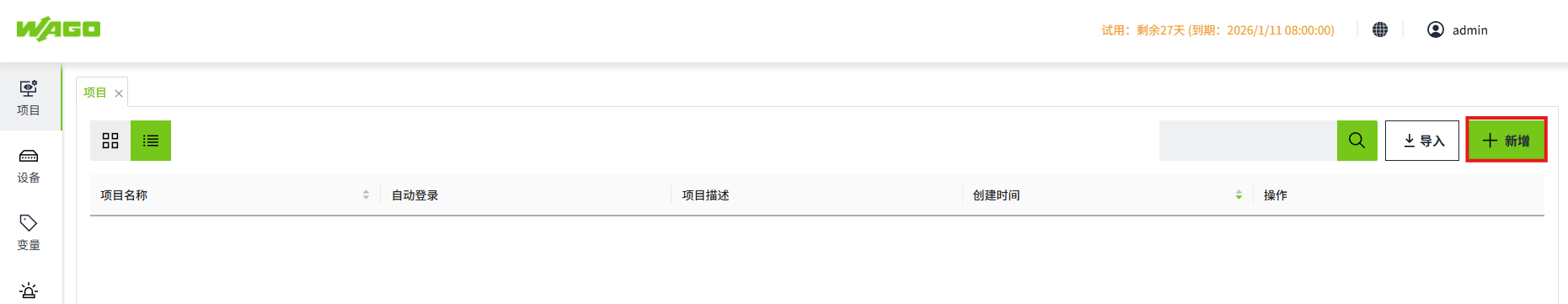

在项目列表中点击“新增”按钮来创建项目。

2.添加数据库¶

WAGO SCADA安装后会自动创建一个SQLite数据库，您可以使用该数据库进行入门测试。您也可以点击“数据库”->“数据库连接”页面的“新增”按钮来创建新的数据库连接。详见 数据库连接。

3.添加资产¶

WAGO SCADA安装后会自动创建一个Default资产，您可以使用该资产进行入门测试。您也可以点击“变量”->“资产”页面的“新增”按钮来创建新的资产。详见 资产。

4.打开编辑器¶

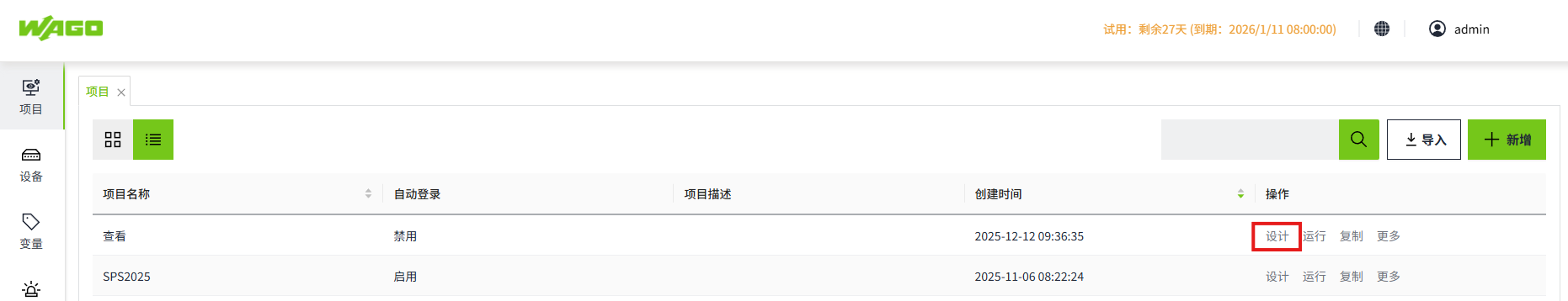

在项目列表页面，点击项目的“设计”按钮。

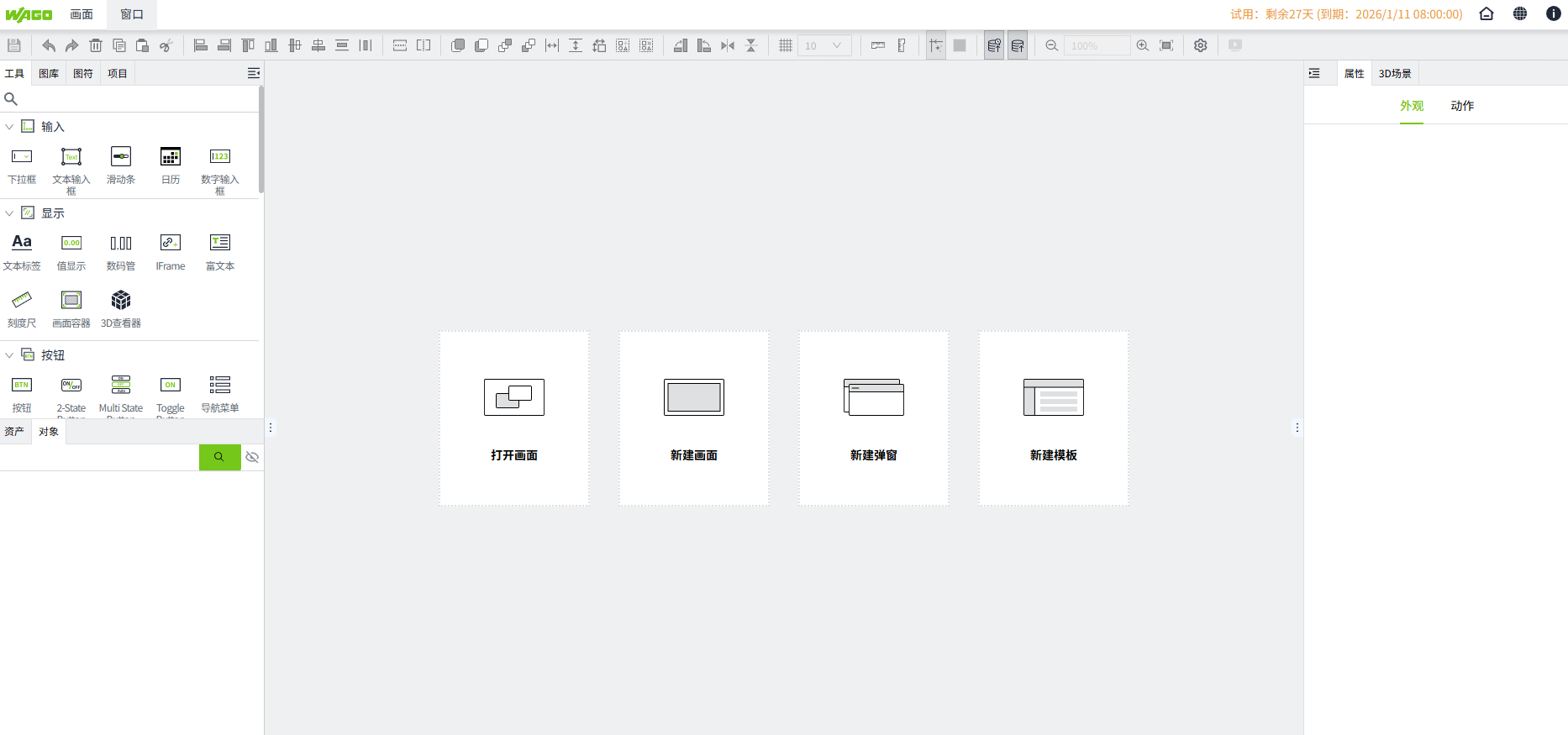

打开组态编辑器，显示如下界面。

5.新建画面¶

点击“新建画面”，快速创建一个画面。

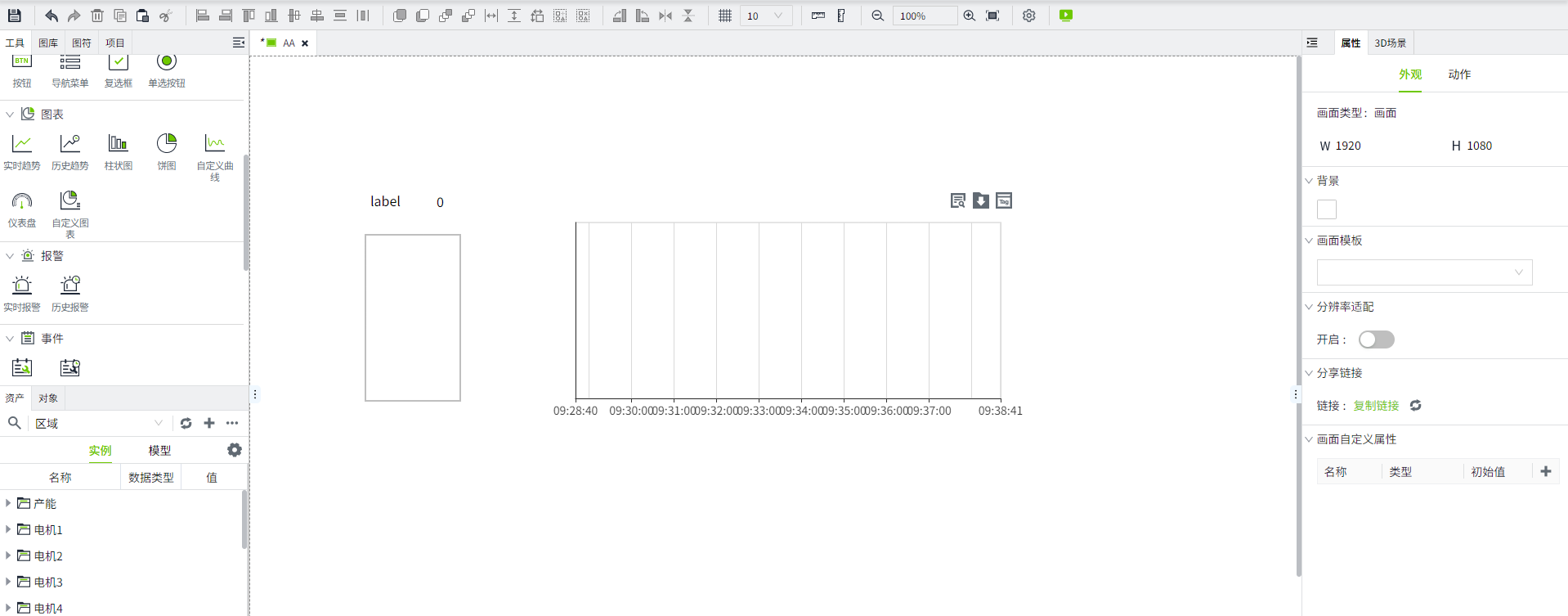

在设计器右侧的工具窗口中，在画面上添加“文本标签”,“值显示”,“矩形”，“历史趋势图”控件。

6.创建变量¶

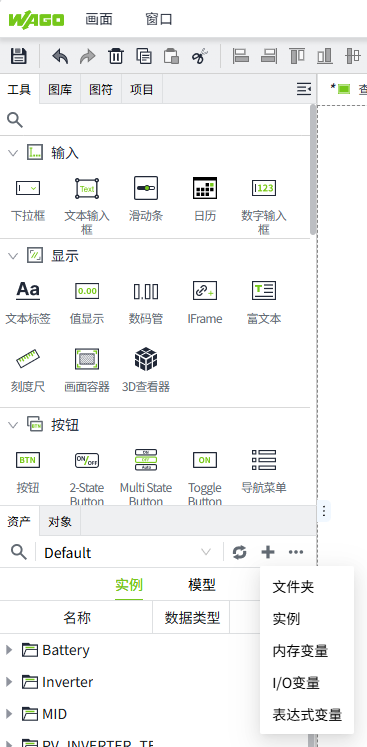

在组态编辑器的资产窗口的资产下拉框中选择一个资产，之后点击添加按钮，为该资产添加一个存变量。名称为：液位。

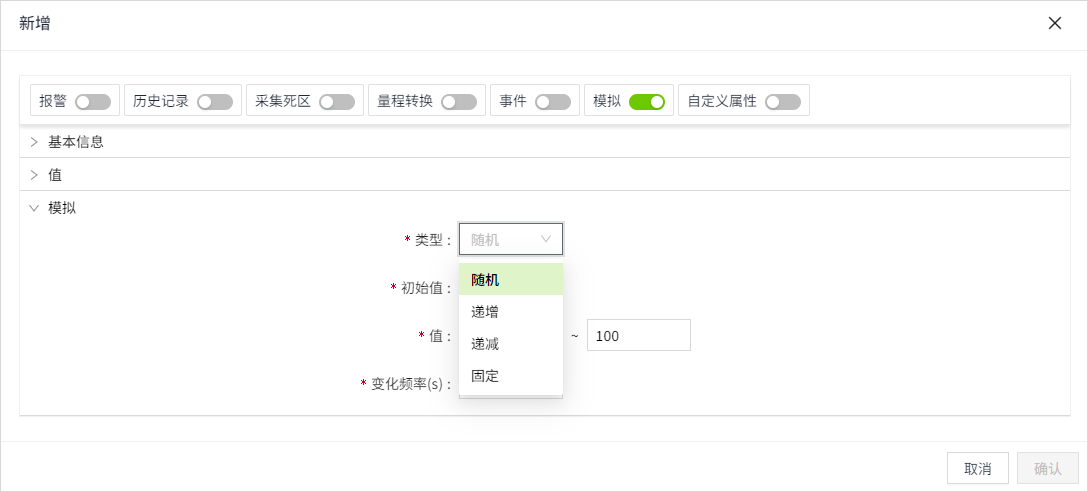

为该变量开启模拟属性，使用模拟值作为变量值。类型支持随机、递增、递减和固定。

7.为变量开启历史记录¶

在变量的编辑页面顶部，开启历史记录，可以将该变量的值进行历史存储。详见 历史记录。

8.绑定变量¶

为画面上的控件绑定变量。

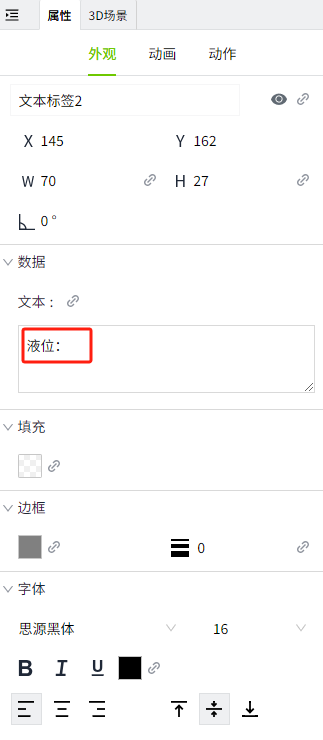

1. 将文本标签的显示内容设置为：液位:

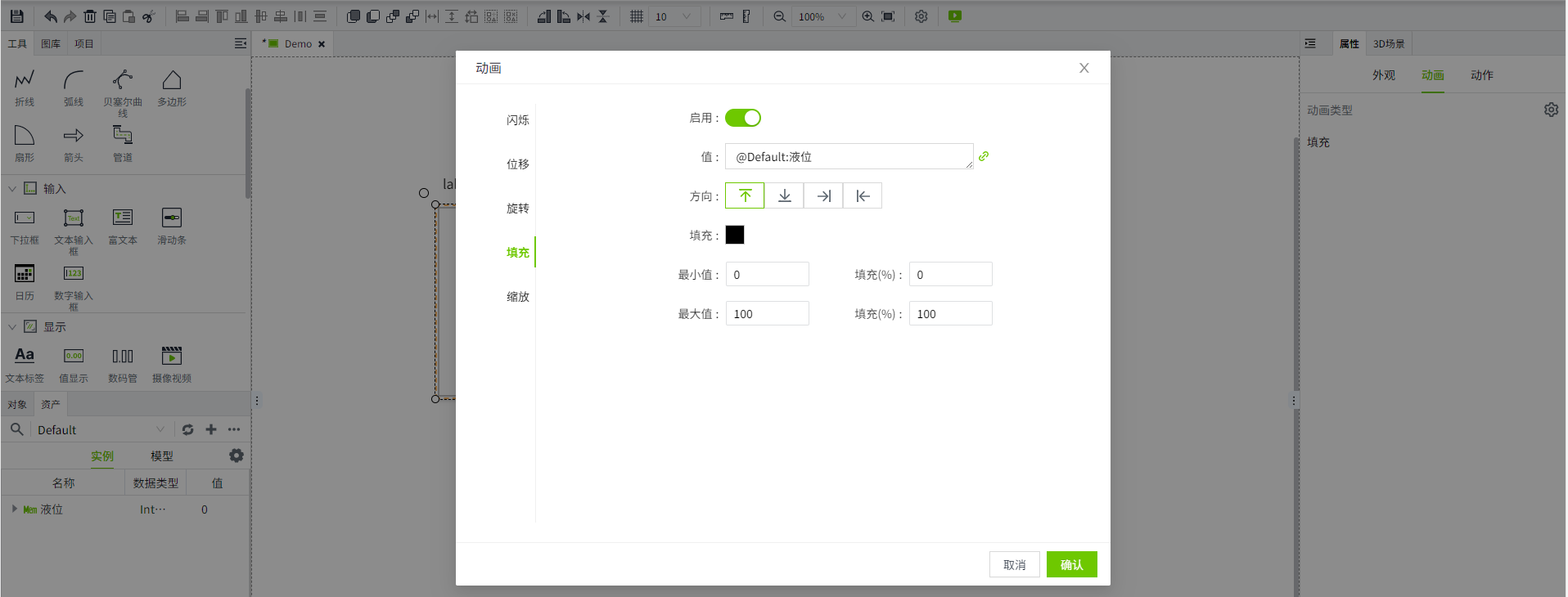

2. 在矩形的动画中，选择填充动画。点击值的绑定按钮，绑定已创建的变量：液位。

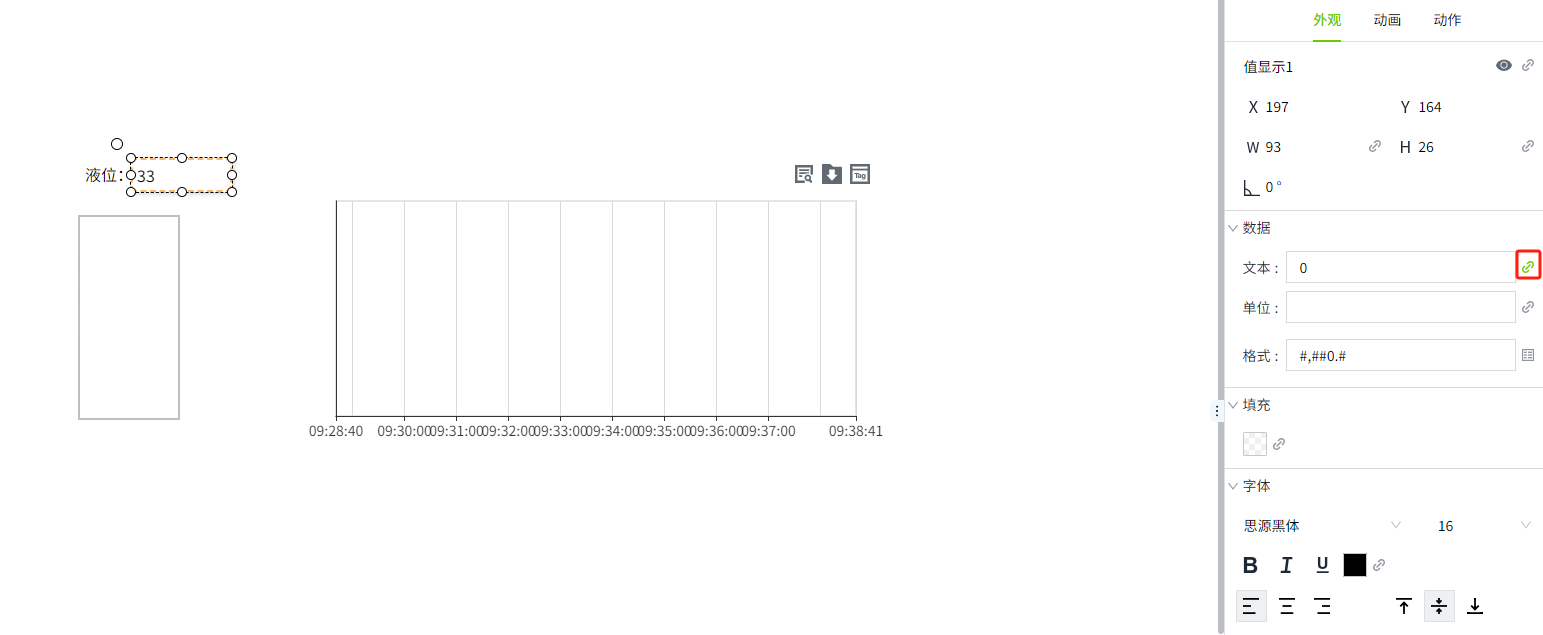

3. 在值显示控件中，点击值的绑定按钮，绑定已创建的变量：液位。绑定后，绑定图标会由灰色变为绿色。

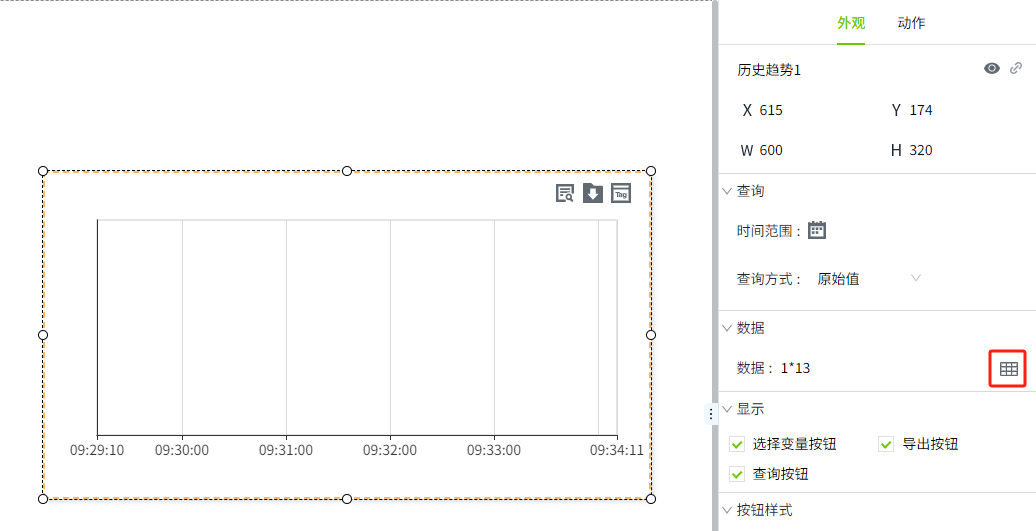

4. 在历史趋势图上，绑定已创建的变量：液位。



9.预览/运行¶

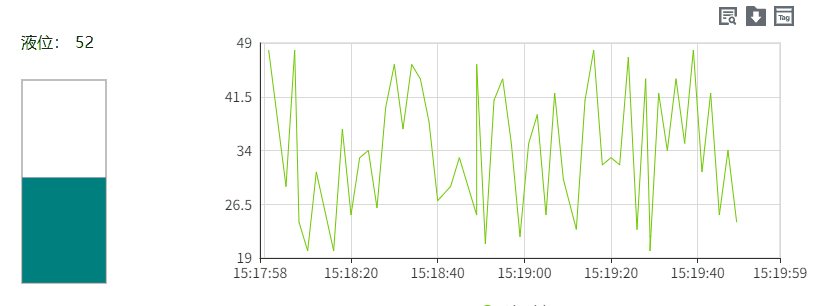

点击画面菜单栏中的预览按钮，查看预览效果。也可以在项目列表中，点击项目的运行按钮，查看运行页面。
